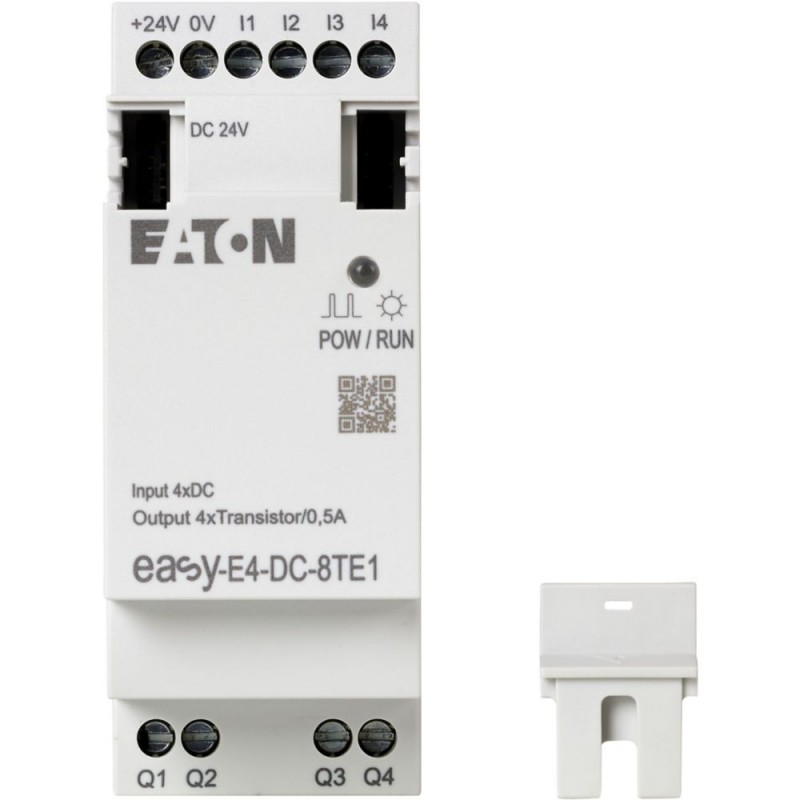

EASY-E4-DC-8TE1 197219 4500552 EATON ELECTRIC Ein-/Ausgangserweiterung für easyE4, 24 V DC, Eingänge digital.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EASY-E4-DC-8TE1 197219 4500552 EATON ELECTRIC Ein-/Ausgangserweiterung für easyE4, 24 V DC, Eingänge digital..

EASY-E4-DC-8TE1

197219

Y7-197219

EATON-MOELLER

Ein-/Ausgangserweiterung für easyE4, 24 V DC, Eingänge digital: 4, Ausgänge digital: 4 Transistor, Schraubklemme

EASY-E4-DC-8TE1

Eaton Moeller® series EASY Ein-/Ausgangserweiterung, Verwendbar für easyE4, 24 V DC, Ausgänge digital: 4 Relais, Schraubklemme

Mehr Infos


Industriesteuerungen SPS > Logikmodul

Easy E4-Nanocontroller

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $139.83
Stückpreis: $139.83

Menge Preis
1+$139.83
2+$126.18
3+$115.74
4+$109.83
5+$107.21
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Allgemeine Spezifikation

Produktname
Eaton Moeller® series EASY I/O expansion
Katalognummer
197219
Produkt Länge/Tiefe
58 mm
Produkthöhe
90 mm
Produktbreite
36 mm
Produktgewicht
0.1 kg
Zertifikat(e)
CSA-C22.2 No. 61010
IEC/EN 61000-6-3
IEC 60068-2-27
IEC 60068-2-30
IEC 60068-2-6
EN 50178
IEC/EN 61000-4-2
IEC/EN 61000-6-2
IEC/EN 61131-2
CULus per UL 61010
EN 61010
UL Listed
UL Category Control No.: NRAQ, NRAQ7
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)
EAN
4015080892809
Modellcode
EASY-E4-DC-8TE1

Merkmale und Funktionen

Merkmale
Erweiterbar
Erweiterungsgerät
Parallelschaltung von Transistorausgängen mit ohmscher Last, induktive Last mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe - Gruppe 1: Q1 bis Q4
Funktionen
thermische Abschaltung
Anzeige
LCD-Display-Basiseinheit zur Verwendung als Ausgangsstatusanzeige der Transistorausgänge
LCD-Display-Basiseinheit zur Verwendung als Statusanzeige der Digitaleingänge 24 V DC

Allgemein

Schutzart
IP20
Einschaltdauer
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)
100 % (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung)
100 % (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, T0.95 = 15 ms, R = 48 Ω, L = 0,24 H)
Isolat.widerstand
Entspricht EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Montageart
Tragschienenmontage möglich
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Wand-/Direktmontage möglich
Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Fronteinbau möglich
Betriebsfrequenz
Abhängig vom Arbeitszyklus und der Übertragungszeit der Erweiterungsgeräte
Je nach Schutzbeschaltung (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung, max. Schaltfrequenz, max. Einschaltdauer)
Abhängig vom Arbeitszyklus des Grundgerätes
Überspannungskategorie
III
Verschmutzungsgrad
2
Produktkategorie
Steuerrelais easyE4
Protokoll
MODBUS
TCP/IP
Reststrom
0,1 mA (bei Signal "1" pro Kanal)
Software
EASYSOFT-SWLIC/easySoft7
Typ
easyE4 Erweiterung
Spannungsart
Gleichstrom
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
Waagerecht
Vertikal
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
57 - 150 Hz, 2 g konstante Beschleunigung
nach IEC/EN 60068-2-6
10 - 57 Hz, 0,15 mm konstante Amplitude

Klimatische Umweltbedingungen

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Umweltbedingungen
Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

Elektromagnetische Verträglichkeit

Luftentladung
8 kV
Berstimpuls
2 kV, Signalleitung
2 kV, Versorgungskabel
nach IEC/EN 61000-4-4
Kontaktentladung
6 kV
Elektromagnetische Felder
10 V/m at 0.8 - 1.0 GHz (according to IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61000-4-3)
Störsicherheit gegen leitungsgeführte Störung
10 V (nach IEC/EN 61000-4-6)
Funkstörklasse
Klasse B (EN 61000-6-3)
Stromstoßbemessung
1 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV
0,5 kV, Versorgungskabel, symmetrisch, energiereiche Impulse (Surge), EMV
nach IEC/EN 61000-4-5, energiereiche Impulse (Surge), EMV
Spann.einbr
20 ms
= 10 ms, Überbrückung von Spannungseinbrüchen

Anschlussquerschnitte

Anschlusskapazität
0,2 - 4 mm² (AWG 22 - 12), eindrähtig
0,2 - 2,5 mm² (22 - 12 AWG), feindrähtig mit Aderendhülse
Schraubendrehergröße
3,5 x 0,8 mm, Anschlussschraube
Anzugsdrehmoment
0.6 Nm, Schraubklemmen

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
0.5 A
Verlustleistung
3,4 W (bei 24 V DC)
Eingangsstrom
40 mA
Leistgsaufnahme
1 W
Bemessungsbetriebsspannung
20,4 - 28,8 V DC
20,4 - 28,8 V DC (Transistorausgänge)
24 V DC (-15 % / + 20 % - Stromversorgung)
24 V DC (Transistorausgänge)
24 V DC (Digitaleingänge)
Versorgungsstrom
18/32 mA, Normalerweise/max., bei Zustand 0, Transistorausgänge
24/44 mA, Normalerweise/max., bei Zustand 1, Transistorausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC

Kurzschlussfestigkeit

Kurzschlussstrom
6,8 A, Transistorausgänge
Kurzschlussschutz
Ja, elektronisch (Q1 - Q4), Transistorausgänge
≥ 1A (T), Sicherung, Spannungsversorgung
Kurzschlussauslösestrom
0,7 ≤ Ie ≤ 1,7 pro Ausgang, für Ra ≤ 10 mΩ, abhängig von Anzahl der aktiven Kanäle und ihrer Last, Transistorausgänge

Kommunikation

Anschlussart
Schraubklemme

Kabel

Kabellänge
100 m, unscreened, Digital inputs 24 V DC

Eingang / Ausgang

Verzögerungszeit
0,2 ms typ., Digital-Eingänge 24 V DC (l1 - l4), Verzögerungszeit von 1 zu 0, Entprellung AUS
0,015 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung AUS
0,015 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung AUS
20 ms, Digitaleingänge 12 V DC, Verzögerungszeit von 0 zu 1, Entprellung EIN
20 ms, Digitaleingänge 12 V DC, Verzögerungszeit von 1 zu 0, Entprellung EIN
0,1 ms typ., Digital-Eingänge 24 V DC (l1 - l4), Verzögerungszeit von 0 zu 1, Entprellung AUS
Eingangsstrom
40 mA
Eingangsspannung
Signal 0: ≤ 5 V DC (I1 - I4, Digitaleingänge, 24 V DC)
Signal 1: ≥ 15 V DC (I1 - I4, Digitaleingänge, 24 V DC)
Lampenlast
Max. 3 W (ohne Rv pro Kanal)
Anzahl Eingänge (analog)
0
Anzahl Eingänge (digital)
4
Anzahl Ausgänge (analog)
0
Anzahl Ausgänge (digital)
4
Ausgang
2 A, Max. Summenstrom, Ausgänge
4 Transistorausgänge
Parallelschaltung von max. 4 Transistorausgängen
Spannung
Strom
Ausgangsspannung
U = Uₑ - 1 V (Signal 1 an Iₑ = 0,5 A, Transistorausgänge)
Max. 2,5 V (bei Status 0 pro Kanal, Transistorausgänge)
Nutzungsfaktor
0,25 (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, T0.95 = 15 ms, R = 48 Ω, L = 0,24 H)
1 (Induktive Last nach EN 60947-5-1, Mit externer Schutzbeschaltung)
0,25 (induktive Last nach EN 60947-5-1, ohne externe Schutzbeschaltung, DC-13, T0.95 = 72 ms, R = 48 Ω, L = 1,15 H)

Arbeitssicherheit

Explosionsschutz-Kategorie für Gas
Ohne
Potentialtrennung
Zwischen den digitalen Eingängen 24 V DC und Erweiterungsgeräten: ja
Zwischen Transistorausgängen: nein
Zwischen den digitalen Eingängen 24 V DC: nein
Zwischen den digitalen Eingängen 24 V DC und Stromversorgung: nein
Zwischen den digitalen Eingängen 24 V DC und Ausgängen: nein
Zwischen Transistorausgängen und Erweiterungsgeräten: ja
Zwischen Transistorausgängen und Stromversorgung: nein
Verpolungsschutz
Ja, für Versorgungsspannung (Siemens MPI optional)
Für Transistorausgänge (Achtung: Wenn die Versorgungsspannung an die falschen Pole angeschlossen wird, führt dies zu einem Kurzschluss, wenn 0 V/Erde an die Ausgänge angelegt wird.)
Explosionsschutz-Kategorie für Staub
Ohne

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
