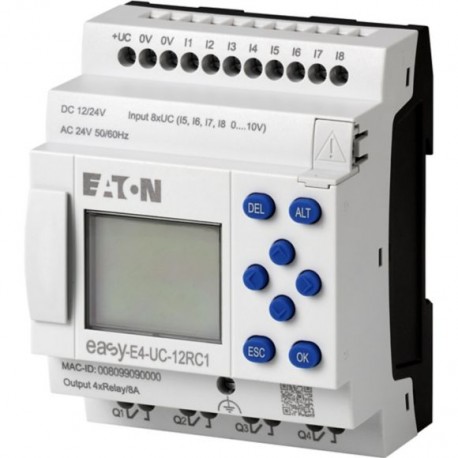

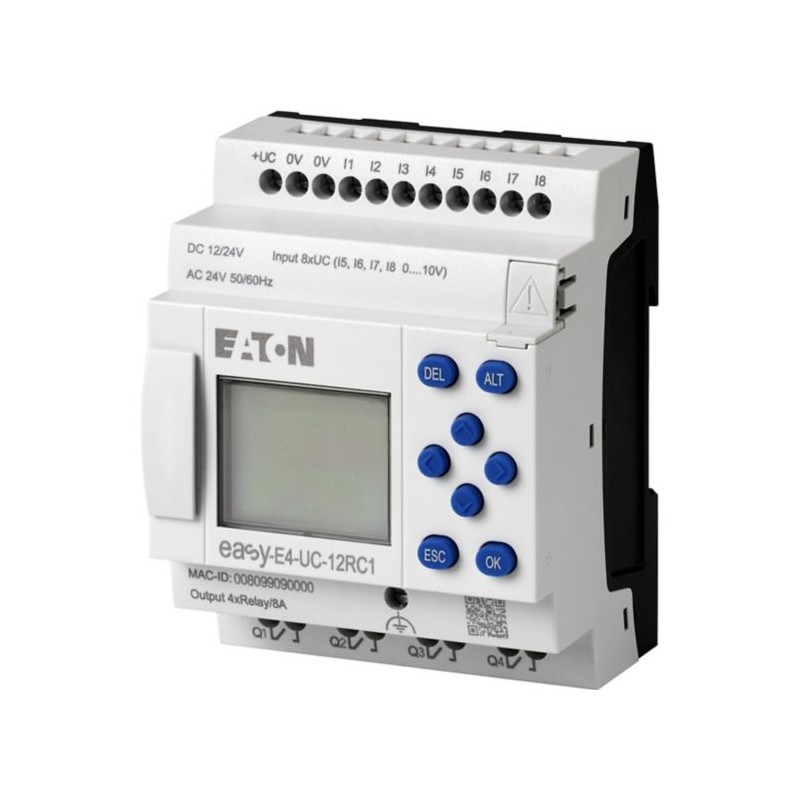

EASY-E4-UC-12RC1 197211 4500546 EATON ELECTRIC Steuerrelais easyE4, Basisgerät mit Display (erweiterbar, Eth..

Eaton Moeller® series EASY Control relay

197211

58 mm

90 mm

72 mm

0.25 kg

Eaton supports the product until its end of life

IEC 60068-2-30
IEC 60068-2-6
IEC/EN 61000-4-2
CSA-C22.2 No. 61010
CULus per UL 61010
EN 61010
IEC/EN 61000-6-3
IEC/EN 61131-2
IEC/EN 61000-6-2
EN 50178
IEC 60068-2-27
UL Listed
UL Category Control No.: NRAQ, NRAQ7
UL File No.: E205091
DNV GL
CE
UL hazardous location class I
UL hazardous location division 2
UL hazardous location group A (acetylene)
UL hazardous location group B (hydrogen)
UL hazardous location group C (ethylene)
UL hazardous location group D (propane)

Genauigkeit der Echtzeituhr abhängig von Umgebungslufttemperatur – Schwankungen von bis zu ± 5 s/Tag (± 0,5 h/Jahr) möglich

4015081939480

EASY-E4-UC-12RC1

Erweiterbar
Displayanzeige mit 6 Zeilen x 16 Zeichen
Netzwerkfähig (Ethernet)

Display
Intervall Kontrolle
Relaisausgang
Keypad
Timer

LCD-Display zur Verwendung als Statusanzeige der Digitaleingänge 24 V DC
LCD-Display zur Verwendung als Statusanzeige der Digitaleingänge 12 V DC

IP20

0 °C

55 °C

Monochrom

Impulsform: Rechteck (Digitaleingänge 24 V DC)
Leitungslänge: ≤ 20 m (abgeschirmt, Digitaleingänge 24 V DC)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)
Puls-Pausenverhältnis: 1:1 (Digitaleingänge 24 V DC)
Zählfrequenz: 5 kHz (Digitaleingänge 24 V DC)

50/60 Hz (Digital-Eingänge, bei 24 V DC)

Entspricht EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201

25 000 Schaltvorgänge (Glühlampenlast bei 1000 W, 230/240 V AC)
25,000 Schaltvorgänge (Leuchtstofflampenlast 10 x 58 W bei 230/240 V AC, unkompensiert)
25,000 Schaltvorgänge (Leuchtstofflampenlast 10 x 58 W bei 230/240 V AC, mit elektrischem Vorschaltgerät)
25.000 Schaltvorgänge (Glühlampenlast bei 500 W, 115/120 V AC)
25,000 Schaltvorgänge (Leuchtstofflampenlast 1 x 58 W bei 230/240 V AC, konventionell, kompensiert)

10.000.000 Schaltspiele

Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Fronteinbau möglich
Tragschienenmontage möglich
Hutschienenbefestigung (gemäß IEC/EN 60715, 35 mm)
Wand-/Direktmontage möglich

III

2

Steuerrelais easyE4

Leitungsschutzschalter B16 oder träge Sicherung 8 A, Absicherung eines Ausgangsrelais

TCP/IP
MODBUS

6 kV (Kontaktspule)

EASYSOFT-SWLIC/easySoft7

10 Hz, Relaisausgänge
2 Hz, ohmsche Last/Lampenlast, Relaisausgänge
0,5 Hz, induktive Last, Relaisausgänge

easyE4 Basisgerät

easyE4

B 300 Leichtsteuerzyklus, UL/CSA Control Circuit Rating Codes AC
R 300 Leichtsteuerzyklus, UL/CSA Control Circuit Rating Codes DC

AC/DC

AC/DC

50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)

0.3 m

Vertikal
Waagerecht

15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts

10 - 57 Hz, 0,15 mm konstante Amplitude
nach IEC/EN 60068-2-6
57 - 150 Hz, 2 g konstante Beschleunigung

795 – 1080 hPa (Betrieb)

-25 °C

55 °C

-40 °C

70 °C

Bemessung der Luft- und Kriechstrecken nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Kondensation: durch geeignete Maßnahmen verhindern

5 - 95 % (IEC 60068-2-30, IEC 60068-2-78)

8 kV

2 kV, Versorgungskabel
2 kV, Signalleitung
nach IEC/EN 61000-4-4

6 kV

10 V/m at 0.8 - 1.0 GHz (according to IEC EN 61000-4-3)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)

10 V (nach IEC/EN 61000-4-6)

Klasse B (EN 61000-6-3)

1 kV, Versorgungskabel, symmetrisch, energiereiche Impulse (Surge), EMV
nach IEC/EN 61000-4-5, energiereiche Impulse (Surge), EMV
2 kV, Versorgungskabel, asymmetrisch, energiereiche Impulse (Surge), EMV

≤ 1 ms ab Bemessungsspannung (12 V DC)
10 ms

0,2 - 4 mm² (AWG 22 - 12), eindrähtig
0,2 - 2,5 mm² (22 - 12 AWG), feindrähtig mit Aderendhülse

3,5 x 0,8 mm, Anschlussschraube

0.6 Nm, Schraubklemmen

8 A

3,3 mA (I1 - I4, bei 24 V DC, bei Signal 1)
2,2 mA (I5 - I8, bei 24 V DC, bei Signal 1)
1 mA (Analog-Eingänge)
200 mA

3 W

300.000 Schaltvorgänge bei AC-15, 250 V AC, 3 A (600 Schaltvorgänge/h)
200.000 Schaltvorgänge bei DC-13, 24 V DC, 1 A (500 Schaltvorgänge/h)

240 V

Max. 300 VDC
12 V DC (Digitaleingänge)
Max. 300 V AC
240 V AC
24 V AC (-15 % +10 % - Stromversorgung)
24 V DC (Digitaleingänge)
12/24 V DC (-15 % / + 20 % - Stromversorgung)
10,2 - 28,8 V DC
24 V AC (Digital-Eingänge)
20,4 - 26,4 V AC

50/60 Hz (± 5%)

20.4 VAC

26.4 VAC

10.2 VDC

28.8 VDC

1 A DC, bei R 300 (UL/CSA)
8 A DC, bei 24 V DC (UL/CSA)
5 A AC, max. thermischer Dauerstrom cos ϕ = 1 bei B 300 (UL/CSA)
10 A AC, bei 240 V AC (UL/CSA)

≥ 1A (T), Sicherung, Spannungsversorgung

Schraubklemme
Ethernet: RJ45 Stecker, 8-polig

10/100 Mbit/s

100 m, unscreened, Digital inputs 24 V DC
100 m, ungeschirmt, 24 V AC Digital-Eingänge
= 30 m, geschirmt, Analogeingänge
100 m, ungeschirmt, Digitaleingänge 12 V DC
40 m ( max. pro Eingang), Digitaleingänge 24 V DC

CAT5

± 2 s/Tag, Echtzeituhr zu den Eingängen (± 0,2 h/Jahr)
± 2 %, (I7, I8) ± 0,12 V, des aktuellen Werts, Innerhalb eines Gerätes (Analogeingänge)
± 1 %, Wiederholgenauigkeit der Zeitrelais (vom Wert)
± 3 %, des aktuellen Werts, zwei easy Geräte (Analogeingänge)

Jeder CPU-Zyklus, Analogeingänge

0,015 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung AUS
0,015 ms typ., Digital-Eingänge 24 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung AUS
0,015 ms typ., Digital-Eingänge 24 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung AUS
20 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung EIN
20 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung EIN
20 ms typ., Digital-Eingänge 24 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung EIN
20 ms typ., Digital-Eingänge 24 V DC (l1 - l8), Verzögerungszeit von 1 zu 0, Entprellung EIN
0,015 ms typ., Digital-Eingänge 12 V DC (l1 - l8), Verzögerungszeit von 0 zu 1, Entprellung AUS

Anzahl Zähleingänge: 2 (I1 + I2, I3 + I4)
Wertebereich: -2147483648 bis +2147483647
Impulsform: quadratisch
Puls-Pausenverhältnis: 1:1
Signalversatz: 90°
Zählfrequenz: ≤ 5 kHz

Leitungslänge: ≤ 20 m (abgeschirmt)

Gleichspannung

3,3 mA (I1 - I4, bei 24 V DC, bei Signal 1)
2,2 mA (I5 - I8, bei 24 V DC, bei Signal 1)
1 mA (Analog-Eingänge)
200 mA

13,3 kΩ

Bei 1-Signal: ≥ 15 V (I1–I8, sinusförmig, Digitaleingänge, 24 V DC)
Status 0: ≤ 8 V DC (I5 - I8, Digitaleingänge, 24 V DC)
Status 1: ≥ 8 V DC (I5 - I8, Digitaleingänge, 24 V DC)
Signal 0: ≤ 5 V DC (I1 - I4, Digitaleingänge, 12 V DC)
Status 0: ≤ 15 V DC (I1 - I4, Digitaleingänge, 24 V DC)
Bei 0-Signal: ≤ 5 V (I1–I8, sinusförmig, Digitaleingänge, 24 V DC)
Status 1: ≥ 15 V DC (I1 - I4, Digitaleingänge, 24 V DC)

28/28 VA (DC, bei R 300)
3600/360 VA (AC, bei B 300)

0
4

4
8

0

4

4 Relaisausgänge
> 500 mA Relaisausgänge, Empfohlen für Last: 12 V AC/DC)
Relaisausgänge in Gruppen zu 1
Spannung
Strom

Nicht gestattet

10 kHz, Zählfrequenz
-2147483648 - 2147483647 (Wertebereich)
≤ 20 m (Kabellänge, geschirmt)
1:1 (Puls-Pausenverhältnis)
Quadrat (Impulsform)
Anzahl: 4 (I1, I2, I3, I4 - Digital-Eingänge 24 V DC)

0 - 10 V DC, Analogeingänge

Keine

Zwischen den digitalen Eingängen 12 V DC und Ausgängen: ja
Zwischen Analogeingängen und Ausgängen: ja
Zwischen den digitalen Eingängen 12 V DC und Erweiterungsgeräten: ja
Zwischen den digitalen Eingängen 24 V DC und Ausgängen: ja
Zwischen Relaisausgängen und Erweiterungsgeräten: ja
Zwischen den digitalen Eingängen 24 V AC und Ausgängen: ja
Zwischen Relaisausgängen und Stromversorgung: ja
Zwischen den digitalen Eingängen 24 V DC und Erweiterungsgeräten: ja
Zwischen den digitalen Eingängen 24 V DC und Ethernet: ja
Basisisolierung: 600 V AC (Relaisausgänge)
Zwischen Analogeingängen und Erweiterungsgeräten: ja
Zwischen Relaisausgängen: ja
Zwischen Relaisausgängen und Eingängen: ja
Zwischen den digitalen Eingängen 12 V DC und Ethernet: ja
Zwischen Relaisausgängen und Ethernet: ja
Sichere Trennung nach EN 50178: 300 V AC (Relaisausgänge)
Zwischen den digitalen Eingängen 24 V AC und Erweiterungsgeräten: ja
Zwischen den digitalen Eingängen 24 V AC und Ethernet: ja

Ja, für Versorgungsspannung (Siemens MPI optional)

Keine

300 V AC, Zwischen Spule und Kontakten, Entspricht EN 50178
300 V AC, Zwischen zwei Kontakten, Entspricht EN 50178

300 V AC, Zwischen Spule und Kontakten, Entspricht EN 50178
300 V AC, Zwischen zwei Kontakten, Entspricht EN 50178

4 W

0 W

0 W

0 A

3 W

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.

Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Anforderungen der Produktnorm sind erfüllt.

Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.

Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.

Liegt in der Verantwortung des Schaltanlagenbauers.

Liegt in der Verantwortung des Schaltanlagenbauers.

Liegt in der Verantwortung des Schaltanlagenbauers.

Liegt in der Verantwortung des Schaltanlagenbauers.

Liegt in der Verantwortung des Schaltanlagenbauers.

Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.

Liegt in der Verantwortung des Schaltanlagenbauers.

Liegt in der Verantwortung des Schaltanlagenbauers.

Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
