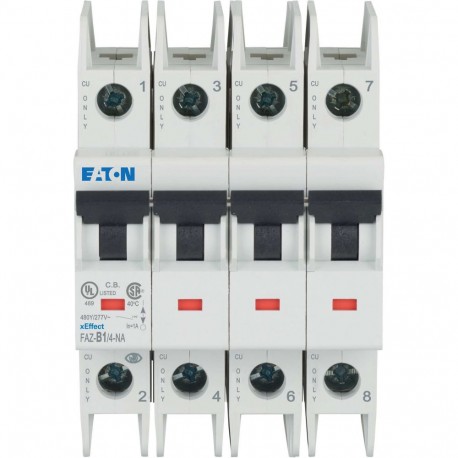

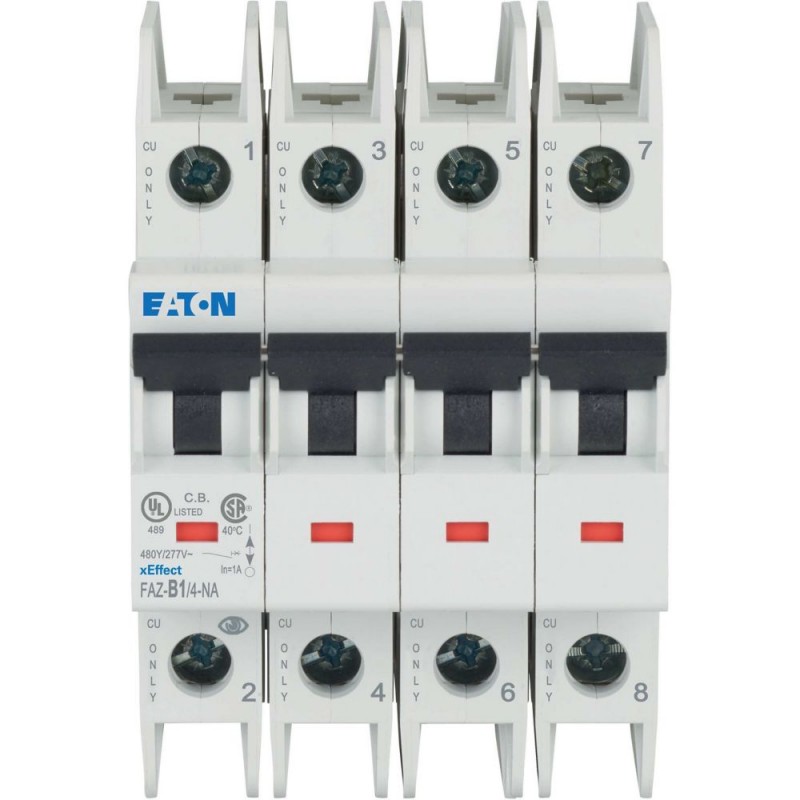

FAZ-B1/4-NA 190899 EATON ELECTRIC Leitungsschutzschalter, B1, 4pole, NA

0/5 - 0 Opiniones

Artikel-Nr.: FAZ-B1/4-NA

Code: 190899

Katalog-Zahl: Y7-190899

Hersteller: EATON-MOELLER

Beschreibung:

Leitungsschutzschalter, B1, 4pole, NA

Int. Leistungsschalter FAZ-NA, 1A, 4P, Kurve B

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Leitungsschutzschalter (MCB), 1 A, 4p, Charakteristik: B, NA

Mehr Infos

Kategorien
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB

Katalognummer

190899

Produkt Länge/Tiefe

105 mm

Produkthöhe

75.5 mm

Produktbreite

70.8 mm

Produktgewicht

0.488 kg

Einhaltung(en)

RoHS conform

Zertifikat(e)

IEC 60947-2
CSA (File No. 204453)
IEC/EN 60947-2
UL 489
Specially designed for North America, suitable as BCPD
CSA-C22.2 No. 5-09
UL (Category Control Number DIVQ)
North America (UL listed, CSA certified)
CE marking
UL (File No. E235139)
UL 489, CSA C22.2 No. 5
CSA (Class No. 1432-01)
EN45545-2
IEC 61373

EAN

4015081905461

Modellcode

FAZ-B1/4-NA

Lieferprogramm

Anwendung

Anzahl der Pole

4-polig

Anzahl der Pole (insgesamt)

Polzahl (geschützt)

Auslösecharakteristik

Stromstärkewert

1 A

Typ

FAZ-NA
Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart

Wechselstrom

Betriebsspannung

277 V AC / 480 V AC

Nennspannung bei DC

60 VDC

Nennspannung (IEC/EN 60947-2)

440 V

Nennspannung (UL)

480Y/277 V

Bemessungsbetriebsspannung (Ue) - max

240 V

Bemessungsisolationsspan. (Ui)

440 V

Bemessungsstoßspannungsfestigkeit (Uimp)

4 kV

Bemessungsfrequenz - min

50 Hz

Bemessungsfrequenz - max.

60 Hz

Bemessungsschaltvermögen (IEC/EN 60947-2)

15 kA

Betriebsschaltvermögen

7.5 kA

Ausschaltvermögen

10 kA (UL489)

Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V

10 kA

Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V

15 kA

Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V

10 kA

Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V

14 kA

Zulässige Vorsicherung – max

125 A gL/gG

Selektivitätsklasse

Überspannungskategorie

III

Verschmutzungsgrad

Lebensdauer, elektrisch

min. 6000 Abläufe (UL)
min. 1500 Abläufe

Energie-Einspeiserichtung

beliebig

Technische Daten - mechanisch

Rahmen

45 mm

Gehäusebreite

105 mm

Breite in Anzahl der modularen Abstände

Einbautiefe

60 mm

Einbaubreite je Pol

17,7 mm

Einbaubreite

17,7 mm

Einbaulage

beliebig

Montagemethode

Hutschiene IEC/EN 60715

Schutzart

IP20
IP40 (wenn montiert)
IP20 (IEC)
UL/CSA-Typ: -

Anschlussklemmen (oben und unten)

Liftklemme/Ringzunge

Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min

1 mm²

Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max

25 mm²

Anschließbarer Leiterquerschnitt (mehrdrähtig) – min

1 mm²

Anschließbarer Leiterquerschnitt (mehrdrähtig) – max

25 mm²

Anschlusskapazität der Schraubklemmen für das Hauptkabel

10 mm² (2x)

Anschlusskapazität (Steuerkabel)

25 mm² (1x)

Klemmenschutz

Finger- und Berührungssicher, DGUV VS3, EN 50274

Farbe Kontaktstellungsanzeige

Rot/Grün

Anzugsdrehmoment

UL: 4 Nm (36 lb-in) für AWG 6
Max. 2,4 Nm
UL: 2,8 Nm (25 lb-in) für AWG 10 – AWG 8
UL: 2,4 Nm (21 lb-in) für AWG 18 – AWG 12

Lebensdauer, mechanisch

10.000 Schaltvorgänge

Technische Daten für den Bauartnachweis nach IEC/EN

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

1 A

Verlustleistung pro Pol, stromabhängig

0 W

Verlustleistung statisch, stromunabhängig

0 W

Verlustleistungsabgabevermögen

0 W

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

75 °C

Umgebungsbetriebstemperatur (UL) – min

-5 °C

Umgebungsbetriebstemperatur (UL) – max

40 °C
