> EATON - MOELLER>Modulare Schaltanlage - Industrie >PFIM-100/2/03-A 102828 ELECTRIC FI-Schalter, 100A, 2p, 300mA, Typ A
Vorheriges Produkt Nächstes Produkt

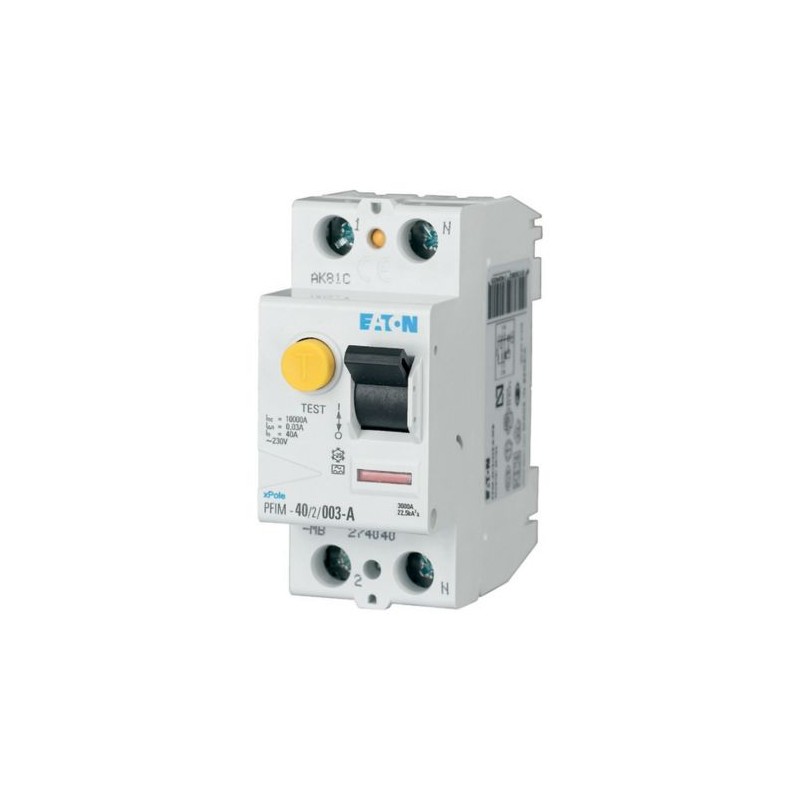

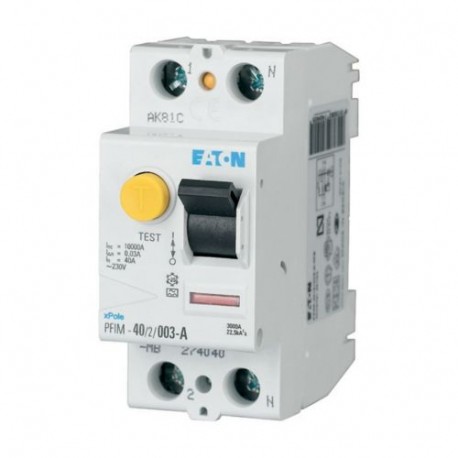

PFIM-100/2/03-A 102828 EATON ELECTRIC FI-Schalter, 100A, 2p, 300mA, Typ A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFIM-100/2/03-A 102828 EATON ELECTRIC FI-Schalter, 100A, 2p, 300mA, Typ A

PFIM-100/2/03-A

102828

Y7-102828

EATON-MOELLER

FI-Schalter, 100A, 2p, 300mA, Typ A

PFIM-100/2/03-A

Eaton Moeller series xPole – PFIM Typ AC, A, U, R Fehlerstromschutzschalter. FI-Schutzschalter (RCCB), 100A, 2p, 300mA, Typ A

Mehr Infos


Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $418.92
Stückpreis: $418.92

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PFIM Type AC, A, U, R RCCB
Katalognummer
102828
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.198 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
EAN
4015081027132
Modellcode
PFIM-100/2/03-A

Delivery program

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
unverzögert
Stromstärkewert
100 A
Bemessungskurzschlussfestigk.
10 kA
Fehlerstromwert
300 mA
Empfindlichkeitstyp
Pulsstromempfindlich
Impulsstromfestigkeit
bedingt stoßstromfest 250 A
Typ
  • PFIM
  • Fehlerstromschutzschalter
  • Typ A

Technical data - electrical

Betriebsspannung
230 Vac
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.3 A
Bemessungsfehlerstrom - max
0.3 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
100 A (max. zulässige Vorsicherung)
Ableitstromtyp
A
Bemessungsfehlerschaltvermögen
1000 A
Zulässige Überlast der Vorsicherung - max
80 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
0.25 kA
Teststromkreisbereich
196 V AC - 264 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technical data - mechanical

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
70.5 mm
Montagemethode
DIN-Schiene
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
Schutzart
IP20, IP40 mit passendem Gehäuse
IP20
Anschlussklemmen (oben und unten)
Maul/Liftklemmen
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
13,6 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Additional information

Erforderl. Zubehör
Z-HK 248432
Merkmale
FI-Schutzschalter
Zusatzeinrichtungen möglich
Ausstattung:
Verriegelungsvorrichtung
Besondere Merkmale
  • Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 1.2 % je 1 °C
  • Auslösesignalkontakt für die nachträgliche Montage Z-NHK 248434
Benutzt mit
KLV-TC-2 276240 (Kompaktgehäuse)
Z-FW/LP 248296 (Fernsteuerung und automatische Schalteinrichtung)
Z-RC/AK-2MU 285385 (Dichtungsdeckelsatz)
