> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-LCH-A 164377 ELECTRIC Indicator light, compact, raised, amber
Vorheriges Produkt Nächstes Produkt

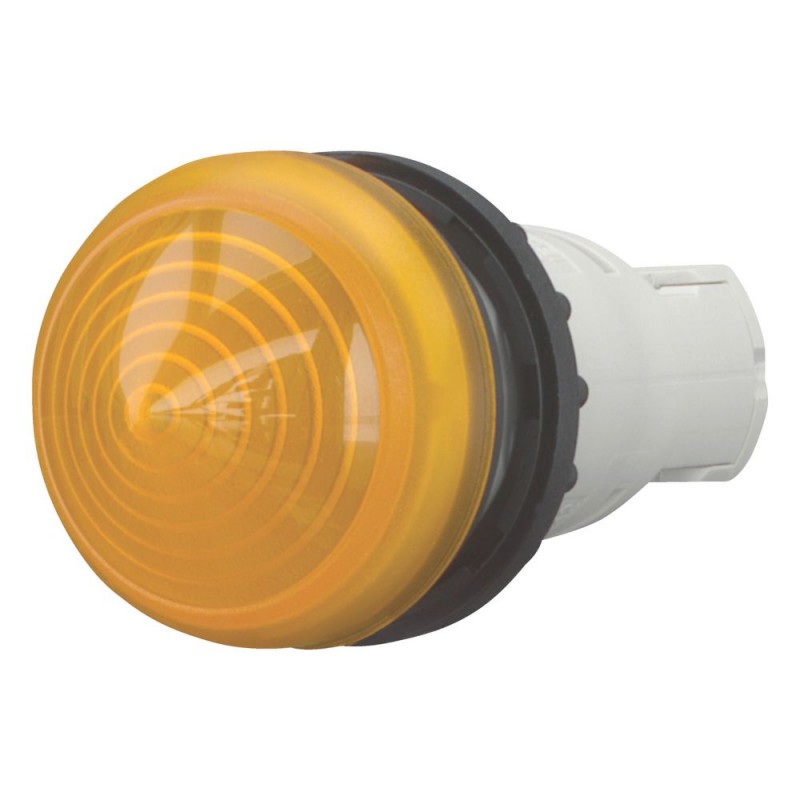

M22-LCH-A 164377 EATON ELECTRIC Indicator light, compact, raised, amber Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-LCH-A 164377 EATON ELECTRIC Indicator light, compact, raised, amber

M22-LCH-A

164377

Y7-164377

EATON-MOELLER

Indicator light, compact, raised, amber

M22-LCH-A

Eaton Moeller® series M22 Leuchtmelder, RMQ-Titan, Verlängert, konisch, ohne Lichtelemente, für Glüh-, Glimmlampen und LEDs bis 2,4 W, mit Lampenfassung BA 9s, orange

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Leuchtmelder

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $13.61
Stückpreis: $13.61

Menge Preis
1+$13.61
2+$13.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Leuchtmelder
Katalognummer
164377
Produkt Länge/Tiefe
57 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.017 kg
Zertifikat(e)
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
CE
CSA
VDE 0660
UL 508
UL Category Control No.: NKCR
IEC/EN 60947
IEC/EN 60947-5
UL
UL File No.: E29184
Kataloghinweise
Ohne Lichtelemente
EAN
4015081608836
Modellcode
M22-LCH-A

Merkmale und Funktionen

F-Ring.frb
Chrom
Frontringmat.
Sonstige
Design
Verlängert, konisch
Ausstattung:
Lampenfassung BA 9s
Linsenfarbe
Orangefarben

Allgemein

Schutzart
NEMA 4 X, 13
Schutzart, Vorderseite
IP67/IP69K
Öffnungsdurchmesser
22.5 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Größe
Frontdurchmesser: 29,7 mm
Typ
Leuchtmelder
Typ
Leuchtmelder

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, mechanisch, Gemäß IEC/EN 60068-2-27, Sinusstoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität
0,5 - 1,5 mm², eindrähtig
0,5 - 1,5 mm², mehrdrähtig

Bemessungswerte

Bemessungsisolationsspan. (Ui)
250 V

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22-LCH-A Y7-164377 164377 EN_289241.pdf 3 Mbytes M22-LCH-A Y7-164377 164377 EN_289241.pdf
