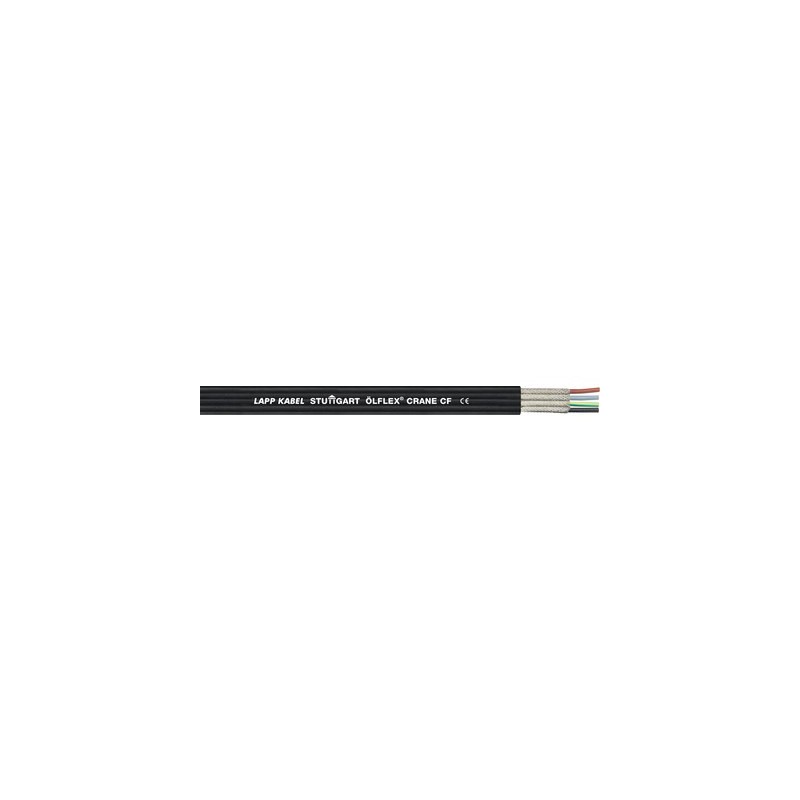

0041084 LAPP ÖLFLEX KRAN CF 4G25

Nutzen

• Wetterfest für raue Umweltbedingungen
• Flachleitungen brauchen weniger Platz als Rundleitungen
• Erheblich geringere Biegeradien als bei Rundleitungen möglich
• Kupfergeflecht zur Einhaltung der EMV und Abschirmung gegen elektromagnetische Störfelder

Anwendungsgebiete

• In Krananlagen auf Baustellen und Werften zur festen Verlegung sowie flexiblen Einsatz in Kabelwagensystemen
• Kläranlagen, Stahlhütten und Hochregallager
• Anwendungsprofile für ÖLFLEX^®CRANE und ÖLFLEX^®LIFT Leitungen siehe Anhang, Auswahltabelle A3
• Für Aufzüge bis max. 50 m Einhängelänge einsetzbar

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2

Norm-Referenzen / Zulassungen

• In Anlehnung an VDE 0250-809 (NGFLGÖU)

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation: Gummimischung
• Separate Aderschirmung bestehend aus
  - Kunststofffolienbewicklung
  - verzinntes Kupfergeflecht
  - Kunststofffolienbewicklung
• Außenmantel aus Spezial-Gummimischung

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000825
• ETIM 5.0 Class-Description: Flachleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000825
• ETIM 6.0 Class-Description: Flachleitung

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Kupferleiter nach VDE 0295 / IEC 60228
  bis 25mm² Leiter: feinstdrähtig, Klasse 6
  ab 35mm² Leiter: feindrähtig, Klasse 5

Mindestbiegeradius

• Flexibler Einsatz: 10 x Leitungsdicke
• Fest verlegt: 4 x Leitungsdicke

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Flexibler Einsatz: -25°C bis +90°C
• Fest verlegt: -40°C bis +90°C
