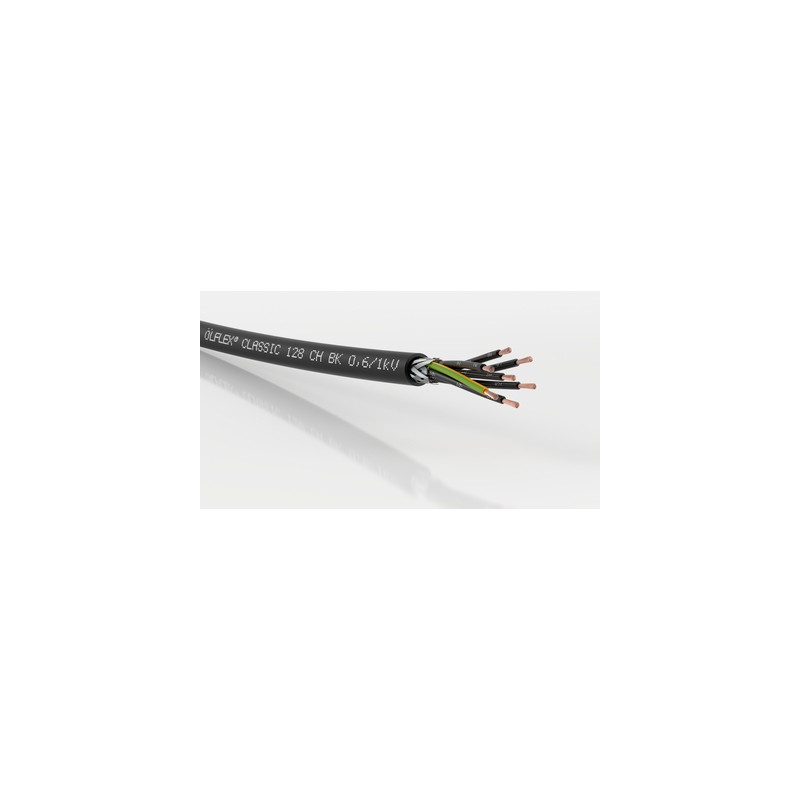

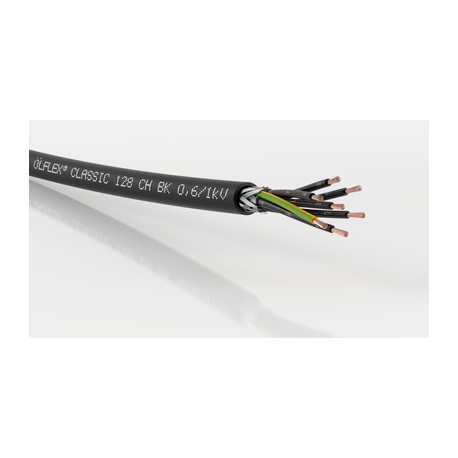

1123569 LAPP ÖLFLEX CLASSIC 128 CH BK 0,6/1 KV 7G1,5

Nutzen

• Einfache Handhabung und Installation aufgrund flexibler Bauart
• Platzsparend aufgrund kleiner Kabeldurchmesser

Anwendungsgebiete

• Öffentliche Gebäude
• Anlagenbau
  Maschinenbau
  Heiz- und Klimatechnik
• Speziell dort, wo im Brandfall sowohl Menschen, Tiere als auch hohe Sachwerte durch Brandfolgen in hohem Maße gefährdet sind
• Einsatz im Freien möglich
• In EMV kritischer Umgebung
  (Elektromagnetische Verträglichkeit)

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
  (Flammausbreitung an einem Kabel)
• Keine Brandfortleitung nach IEC 60332-3-24 bzw. IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabel- oder Aderbündel)
• Halogenfrei nach IEC 60754-1
  (Anteil halogensäurehaltiger Gase)
  Korrosivität der Brandgase nach IEC 60754-2 (Aziditätsgrad)
• Geringe Rauchgasdichte nach IEC 61034-2
• UV- und witterungsbeständig nach ISO 4892-2
• Ozonbeständig nach EN 50396

Norm-Referenzen / Zulassungen

• In Anlehnung an EN 50525-3-11

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation: Halogenfrei
• Bewicklung mit halogenfreier Kunststofffolie
• Kupfergeflecht, verzinnt
• Mantel aus halogenfreier Spezialmischung, schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• U₀/U: 600/1000 V

Prüfspannung

• Ader/Ader: 4000 V
• Ader/Schirm: 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
