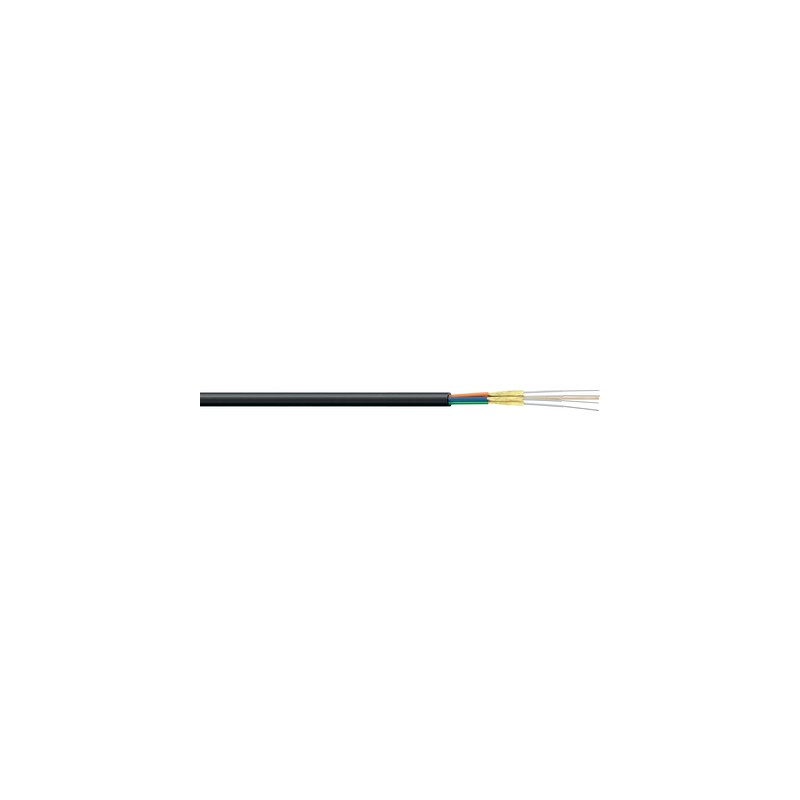

26310204 LAPP HITRONIC TORSION 4G 50/125 OM2

Nutzen

• Spezielles Design für den Torsions-Einsatz im Windturm-Loop
• Geeignet für Feldkonfektion
• Montagefreundlich durch kompakten Aufbau, hohe Flexibilität, robusten Mantel und kleine Biegeradien
• Keine elektromagnetischen Störungen
  aufgrund der metallfreien Leitung

Anwendungsgebiete

• Für festen, flexiblen sowohl als auch torsionsbewegten Einsatz im Maschinen- und Windkraftanlagenbau
• Industrie-Umgebung
• In vertikalen Installationen
• Als Bindeglied zwischen bewegten Teilen
• Im Innen- und Außenbereich

Produkteigenschaften

• In Anlehnung an Militär-Norm MIL-C-85045
• Torsionsbeständig und sehr flexibel
• Außenmantel schwer brennbar
  und halogenfrei
• Mechanisch robust

Aufbau

• 2,5 mm Vollader-Einzelkabelaufbau mit
  LSZH-Mantel
• Zugentlastung aus Aramid-Fasern
• Zentralelement
• PUR Außenmantel
• Farbe: schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000034
• ETIM 5.0 Class-Description: LWL-Kabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: LWL-Kabel

Abmessungen

• Einzelkabel: 2,5 mm
• Kabel: siehe Tabelle

Ader-Ident-Code

• Details siehe Datenblatt

Fasertyp

• GOF - Glasfaser

Normbezeichnung

• A/J-V(ZN)H11Y

optische Werte

• siehe Datenblatt

Optofasertype

• Faserkern-Material: Glas
• Fasermantel-Material: Glas

Zulässiger Biegeradius

• Statisch: ≥ 15 x Auβendurchmesser
• Dynamisch: ≥ 20 x Auβendurchmesser

Temperaturbereich

• Fest verlegt: -40°C bis +70°C
• Gelegentlich bewegt: -30°C bis +70°C
