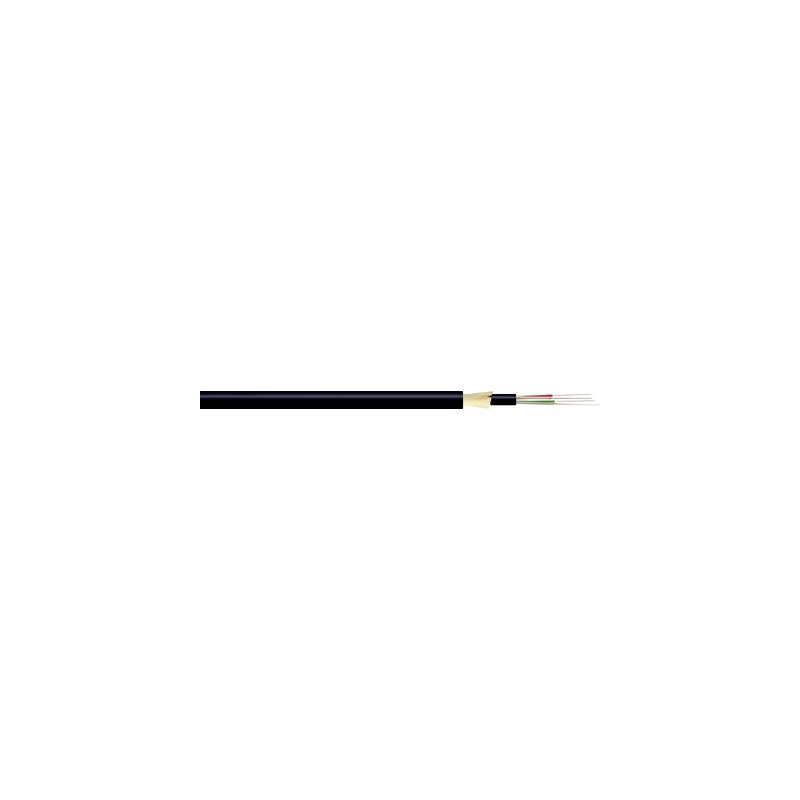

26644924 LAPP HITRONIC HQA-Plus3200 6x4E 9/125 OS2

Nutzen

• Konzipiert um rauen Wetterbedingungen stand zu halten
• Montagefreundlich durch kompakten Aufbau, hohe Flexibilität, robusten Mantel und kleine Biegeradien
• UV-beständig
  längs- und querwasserdicht
• Keine elektromagnetischen Störungen
  aufgrund der metallfreien Leitung

Anwendungsgebiete

• Für lange Spannweiten
• Für den Einsatz in freihängenden,
  selbsttragenden Lösungen
• Für den Außenbereich
• Verlegung auf Masten
• Installation auf Bausäulen

Produkteigenschaften

• Verseilte Bündeladern mit bis zu 96 Fasern
• Farbkodierte Fasern und Bündeladern
• Mechanische Stützelemente (Zentrumsträger und Aramid-Fasern)
• Robuster und halogenfreier Außenmantel
• Spannweite bis zu 250 m

Aufbau

• Bis zu 8 verseilte, gelgefüllte Bündeladern
• Zentrumsträger aus GFK
• Zugentlastung aus Aramid-Fasern
• PE Innenmantel und Außenmantel
• Farbe: schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000034
• ETIM 5.0 Class-Description: LWL-Kabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: LWL-Kabel

Abmessungen

• Primär ummantelte Faser: 250 µm
• Kabel: siehe Tabelle

Ader-Ident-Code

• Faser-Farbcode siehe
  Datenblatt

Fasertyp

• GOF - Glasfaser

Normbezeichnung

• A-DQ2Y(ZN)2Y ADSS
• All-Dielectric Self-Supporting

optische Werte

• siehe Datenblatt

Optofasertype

• Faserkern-Material: Glas
• Fasermantel-Material: Glas

Zulässiger Biegeradius

• Statisch: ≥ 15 x Auβendurchmesser
• Dynamisch: ≥ 20 x Auβendurchmesser

Zulässige Zugkraft

• MAT: 8000 N
• EDS: 3200 N

Temperaturbereich

• Fest verlegt: -40°C bis +70°C
• Gelegentlich bewegt: -30°C bis +70°C
