27560108 LAPP HITRONIC FIRE 8G 62,5/125 OM1

Nutzen

• Isolationserhalt im Brandfall nach
  IEC 60331-25
• Geeignet für den Berg- und Tunnelbau
• Zusätzliche Ummantelung schützt die Fasern für den Einsatz in rauen Umgebungen
• Stahlwellenmantel bietet ausgezeichneten Schutz gegen hohe mechanische Belastung und Nagetiere
• UV-beständig
  längs- und querwasserdicht

Anwendungsgebiete

• In industriellen Bereichen mit leicht
  brennbaren Werkstoffen bzw. Umfeld
  mit hohen Temperaturen
• Leicht brennbare oder brandgefährdete Bereiche
• Im Innen- und Außenbereich
• Verlegeart: leere Kunststoffrohre, Kanäle
  und Pritschen

Produkteigenschaften

• Brandverhalten :
  - Halogenfreiheit (IEC 60754-1)
  - Flammwidrigkeit (IEC 60332-3)
  - Rauchgasdichte (IEC 61034-1/2)
  - Isolationserhalt (IEC 60331-25); 90 min*
• Zentrale Bündelader mit bis zu 24 Fasern
• Farbkodierte Fasern
• Längswasserdicht
• Außenmantel schwer brennbar
  und halogenfrei

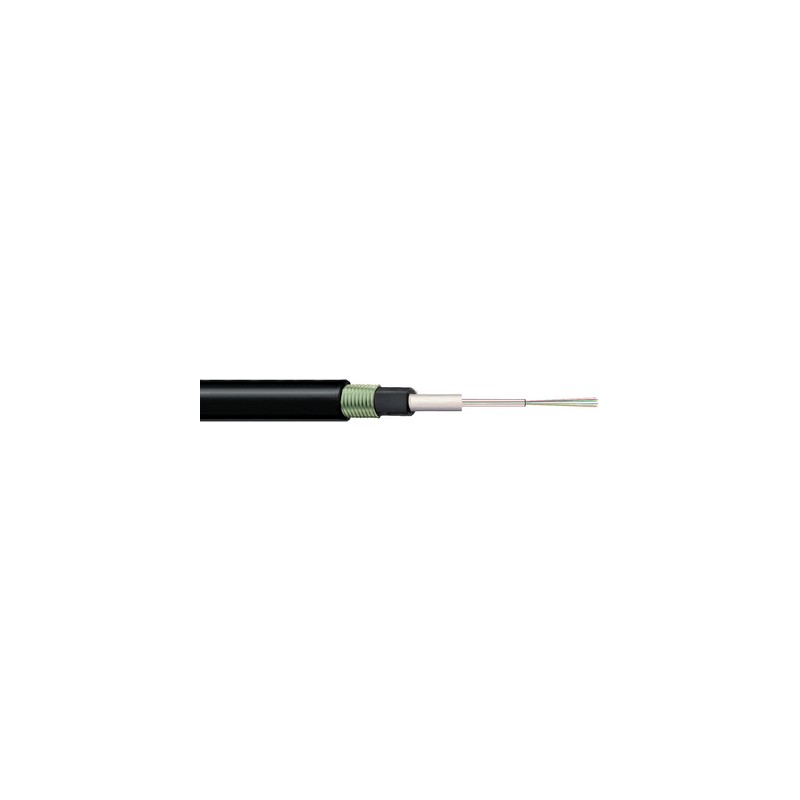

Aufbau

• Gelgefüllte Bündelader
• Glasgarne mit wasserblockierender
  Verstärkung als Zugentlastung
• Stahlwellmantel
• LSZH Innen- und Außenmantel
• Farbe: schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000034
• ETIM 5.0 Class-Description: LWL-Kabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000034
• ETIM 6.0 Class-Description: LWL-Kabel

Abmessungen

• Primär ummantelte Faser: 250 µm
• Kabel: siehe Tabelle

Ader-Ident-Code

• Faser-Farbcode siehe
  Datenblatt

Fasertyp

• GOF - Glasfaser

Normbezeichnung

• A/J-DQ(ZN)BH(SR)H

optische Werte

• siehe Datenblatt

Optofasertype

• Faserkern-Material: Glas
• Fasermantel-Material: Glas

Zulässiger Biegeradius

• Statisch: ≥ 15 x Auβendurchmesser
• Dynamisch: ≥ 20 x Auβendurchmesser

Zulässige Zugkraft

• Fest verlegt: 1500 N
• Kurzzeitig: 2200 N

Temperaturbereich

• Fest verlegt: -30°C bis +70°C
