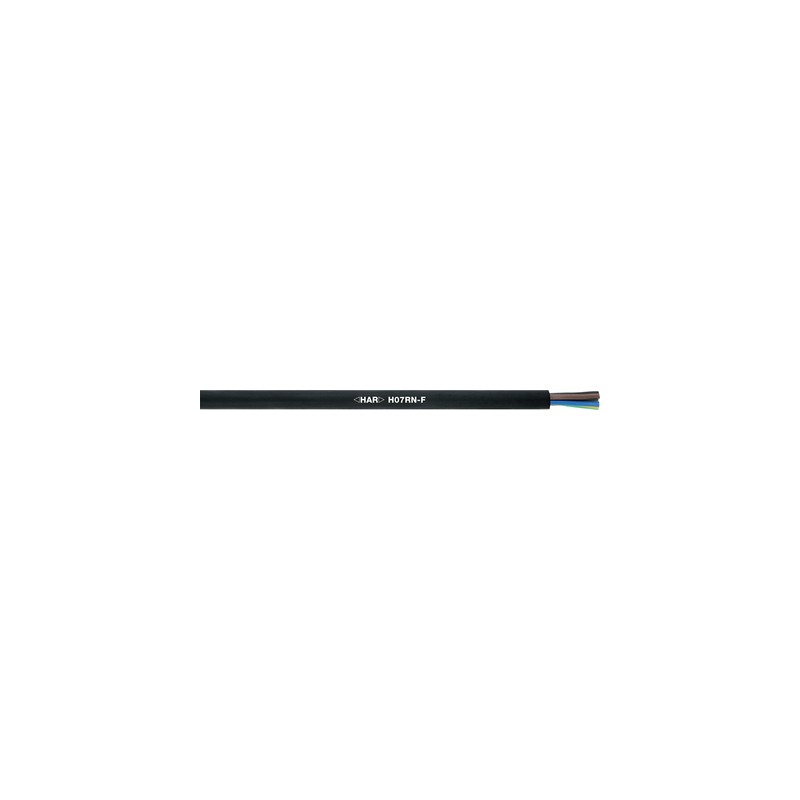

4533035 LAPP H07RN-F, VERBESSERTE VERSION 3G6

Nutzen

• Anordnungen aus einadrigen Gummischlauchleitungen H07RN-F können für kurzschluss- und erdschlusssichere Verlegungen nach IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Teil 520 verwendet werden
• Wasserresistenter als H07RN-F und H07RN8-F
• Leitertemperaturbereich für Verlegung im Freien geeigneter und breiter als bei H07RN-F, H07ZZ-F, H07BN4-F und NSSHÖU

Anwendungsgebiete

• Mittlere, mechanische Beanspruchungen und industrieller und landwirtschaftlicher Einsatz sowie für Hand- und Netzgeräte (H07RN-F nach EN 50565-2)
• Drip-Loop-Torsion zwischen Gondel und Turm von Windkraftanlagen/ Windrädern
• Im Freien nach EN 50565-2
• In Gebäuden oder Industrieanlagen mit hoher Personen- und/ oder Sachwertkonzentration

Produkteigenschaften

• Ölbeständig nach EN 60811-404; Gute Beständigkeit gegen Abrieb, atmosphärische Stoffe, Fette, Schmieröle und mineralische Öle
• Ozon- (nach EN 60811), UV-, Kälte- (-40 °C flexibel am Leiter) und Wärmebeständig (+90 °C am Leiter)
• Drip-Loop-torsionsbeständig (Windkraftanlage) ==>TW-0, TW-1 und TW-2: -40 °C bis +90 °C/ 2000 Zyklen (5000 Zyklen ab +5 °C)/ Torsionswinkel von +/-150 ° pro Meter bei einer Umdrehung pro Minute
• Unterbrechungsfreies Langzeit-Eintauchen (AD8) bis 100 m Wassertiefe (Chlorwasser zulässig, kein Trinkwasser, minimale Wassertemperatur von +5 °C, nur stehende Gewässer ohne Strömung und Verkehr)
• Halogenfrei nach EN 60754 (Unterteile -1 und -2),
  flammwidrig nach IEC 60332-1-2 und geringe Rauchgasdichte (LS) nach EN 61034-2

Norm-Referenzen / Zulassungen

• <HAR>-H07RN-F-Bauartzertifizierung nach EN 50525-2-21

Aufbau

• Litze aus blanken Kupferdrähten
• Aderisolation aus Spezialgummi
• Außenmantel aus Spezial-Gummimischung

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• Bewegt: 6 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• U₀/U: 450/750 V

Prüfspannung

• 2500 V AC

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Strombelastbarkeit

• siehe Datenblatt

Temperaturbereich

• Gelegentlich bewegt: -40°C bis +90°C
• Fest verlegt: -50°C bis +90°C
