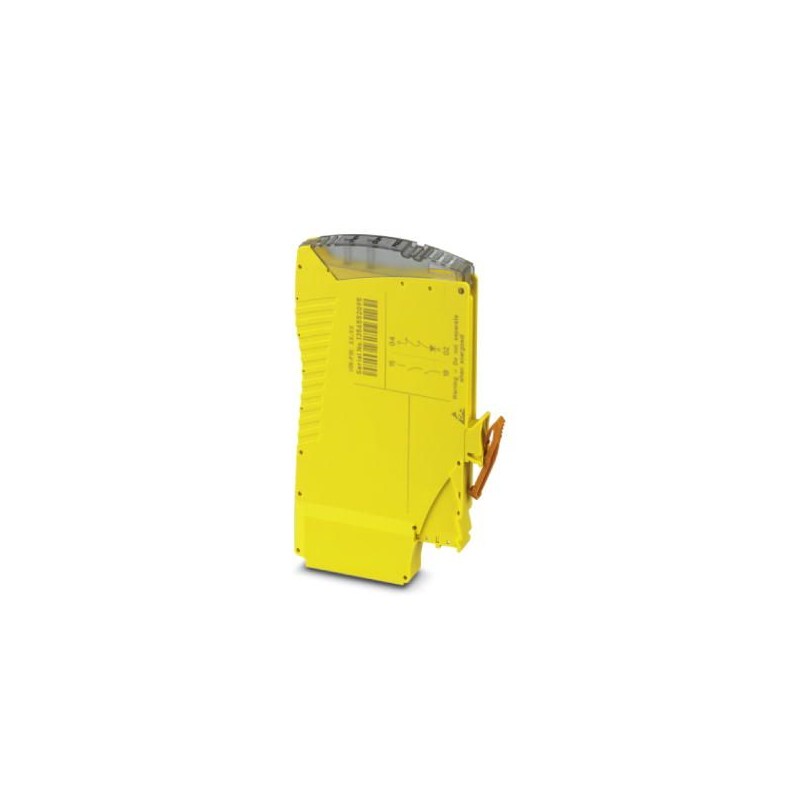

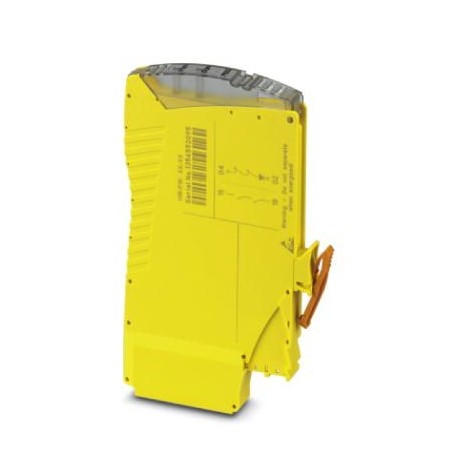

IOA-PSR-PS22-1NO-1NC-24DC 2702971 PHOENIX CONTACT Kupplung relais
IOA-PSR-PS22-1NO-1NC-24DC
2702971
PHOENIX_CONTACT
Kupplung relais
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen sieben hundert zwei tausend neun hundert eins und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626510941 |
| Gewicht pro Stück (exklusive Verpackung) | 51.090 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85% selten, nicht-kondensierend) |
| Max. zulässige Luftfeuchtigkeit (Lagerung/transport) | 75 % (im Mittel, 85% selten, nicht-kondensierend) |
| Maximale Höhe | ≤ 2000 m (Über dem Meeresspiegel) |
Netzteil
| Nennspannung Steuerkreis Versorgungsspannung US | 24 V DC -20 % / +25 % |
|---|---|
| Rated control supply current IS | typ. 25 mA |
| Leistungsaufnahme bei US | typ. 0.77 W |
| Einschaltstrom | typ. 100 mA (Δt s) |
| Filter-Zeit | max. 3 ms (bei pins 05/06 im Falle von Spannungs-dips in Us) |
| max. 3 ms (bei pins 05/06; low test pulse width) | |
| ≥ 50 ms (bei pins 05/06; low test pulse width) | |
| max. 17 ms (bei pins 05/06; hohe test-Impuls-Breite) | |
| ≥ 600 ms (bei pins 05/06; hohe test-Impuls-Breite) | |
| Diagnose-Spannung UD | 24 V DC -20 % / +25 % (pin 04) |
| Eingangsstrom bei UD | 7 mA (bei pins 04/03 für UD; + 100 mA je nach Last an pin 02) |
| Inrush current at UD | typ. 200 mA (Δt D) |
| Schutzschaltung | Überspannungsschutz-35 V-suppressor-diode (Pin 05/06)33 V-suppressor-diode (Pin 04/03)35 V-suppressor-diode (Pin 02/03) |
| Verpolschutz für Nennspannung Steuerkreis Versorgungsspannung und Diagnose Spannungsversorgung Spannung |
Relais-Ausgänge: ermöglichen den aktuellen Pfad
| Ausgabe name | Aktivieren aktuellen Pfad |
|---|---|
| Ausgabe-Beschreibung | Sicherheit-Verwandte N/O-Kontakte |
| Anzahl der Ausgänge | 1 (unverzögerte) |
| Kontakt Typ | 1 aktivieren der aktuelle Pfad |
| Material, Kontakt | AgSnOZwei |
| Schaltspannung | min. 12 V AC/DC |
| max. 250 V AC/DC (Beachten Sie die load-Kurve) | |
| Limiting continuous current | 3 A (derating beachten) |
| Einschaltstrom | min. 3 mA |
| max. 3 Ein | |
| Sq. Insgesamt aktuelle | 9 AZwei(derating beachten) |
| Schaltleistung | min. 60 mW |
| Mechanische Lebensdauer | 10x 10SechsZyklen |
| Schaltleistung nach IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (230 V (AC15)) | |
| Output fuse | 3 A gL/gG |
Relais-Ausgänge: zurück aktuelle/Signalisierung aktuellen Pfad
| Ausgabe name | Bestätigung aktuellen Pfad |
|---|---|
| Ausgabe-Beschreibung | Sicherheit-Verwandte N/C Kontakte |
| Anzahl der Ausgänge | 1 (unverzögerte) |
| Kontakt Typ | 1 Bestätigung aktuellen Pfad |
| Material, Kontakt | AgCuNi, + Au |
| Schaltspannung | min. 19.2 V DC |
| max. 30 V DC | |
| Limiting continuous current | 100 mA |
| Einschaltstrom | min. 1 mA |
| max. 100 mA | |
| Schaltleistung | min. 20 mW |
| Output fuse | 150 mA Schnell-Schlag |
Mal
| Typische pickup-Zeit bei UNS | 150 ms (bei Steuerung über pins 05/06) |
|---|---|
| Typische release-Zeit bei UNS | 30 ms (bei Steuerung über pins 05/06) |
| Recovery-Zeit | 500 ms |
Allgemeine
| Relais-Typ | Elektromechanische relais mit zwangsgeführten Kontakten in übereinstimmung mit IEC/EN 61810-3 (EN 50205) |
|---|---|
| Nominal operating mode | 100% betriebsfaktor |
| Netto-Gewicht | 51.09 g |
| Einbaulage | vertikale oder horizontale |
| Montage-Typ | Plug-in-Montage |
| Montage-Anleitung | Siehe derating Kurve |
| Schutzart | IP20 |
| Min. Schutzart des inst. Lage | IP54 |
| Gehäuse material | PA 6.6 |
| Gehäuse Farbe | gelb |
| Status-Anzeige | 2 x LED bi-color (grün, rot) |
Sicherheitstechnische Kenndaten
| Stopp-Kategorie | Null |
|---|---|
| Bezeichnung | IEC 61508 - High-demand |
| Safety Integrity Level (SIL) | 3 ( |
| Bezeichnung | IEC 61508 - Low-demand |
| Safety Integrity Level (SIL) | 3 ( |
| Bezeichnung | EN ISO 13849 |
| Performance level (PL) | e |
| Kategorie | Vier |
| Bezeichnung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | Drei |
| Bezeichnung | De 50156-2 |
| Safety Integrity Level (SIL) | 3 (siehe IEC 61508) |
Normen und Vorschriften
| Bezeichnung | Luft-Luft-und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Vorschriften | DIN EN 50178, EN 60079-15 |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung/Isolierung | Basisisolierung 4 kV zwischen allen aktuellen Pfade und Gehäuse |
| Sichere Trennung, 6 kV, verstärkte Isolation von der Steuerschaltung (05/06) und Diagnose-Schaltung (03/04/02) zum aktivieren der aktuelle Pfad (15/19) | |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Schock | 15 g (im Falle von Dauerstress, verursacht durch Schock, Kontakt Reaktionen sind möglich.) |
| Vibration (Betrieb) | 10 Hz ...150 Hz, 2g |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend neun hundert einseCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehneCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehneCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend acht hundert neunzehn
