3RF2340-1DA04-0KN0
SIEMENS
1

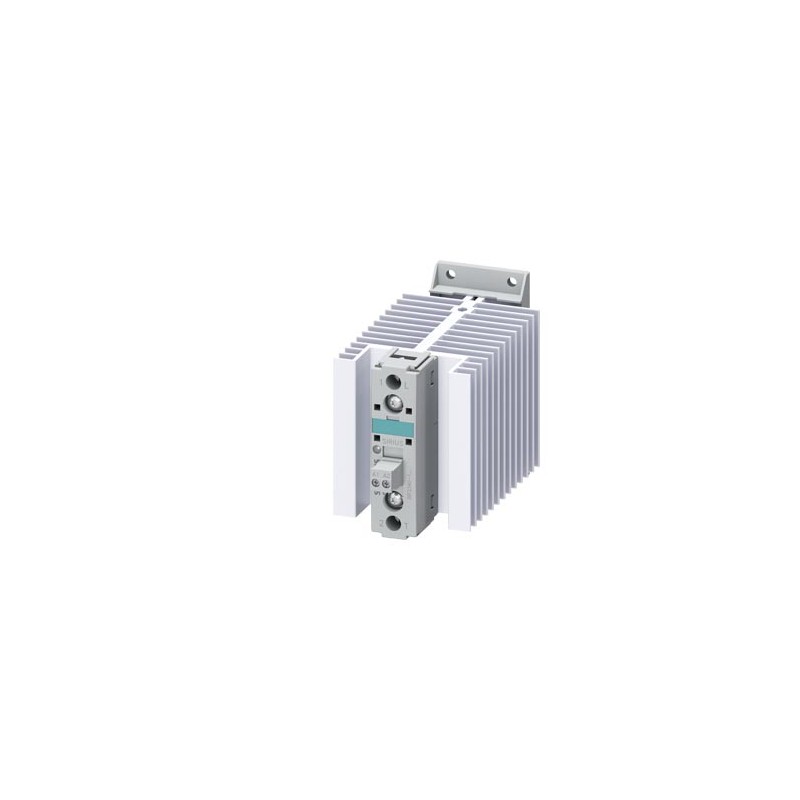

Halbleiterschütz 1-phasig 3RF2 AC 51 / 40 A / 40 °C 48-460 V / DC 24 V low power kurzschlussfest bis 25 A mit B-Automat
RELE SEMICONDUCTOR 3RF2 AC51 40A 40 GRAD C 48-460V / 24V DC LOW POWER RESIST. EIN KURZSCHLUSS BIS 25A MIT AUTOMATIK TYP B. Hergestellt auf Anfrage ohne Möglichkeit der Rückgabe oder Stornierung.
KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Halbleiterschütz 1-phasig 3RF2 AC 51 / 40 A / 40 °C 48-460 V / DC 24 V low power kurzschlussfest bis 25 A mit B-Automat | ||||||||||||||||||||||||||
Produkt-Markenname | SIRIUS | |||||||||||||||||||||||||
Produkt-Bezeichnung | Halbleiterschütz | |||||||||||||||||||||||||
Ausführung des Produkts | 1-phasig | |||||||||||||||||||||||||
Produkttyp-Bezeichnung | 3RF23 | |||||||||||||||||||||||||
Allgemeine technische Daten | ||||||||||||||||||||||||||
Produktfunktion | Kurzschlussfest mit B-Automat | |||||||||||||||||||||||||
Verschmutzungsgrad | 3 | |||||||||||||||||||||||||
Spannungsart der Steuerspeisespannung | DC | |||||||||||||||||||||||||
Stoßspannungsfestigkeit des Hauptstromkreises Bemessungswert | 6 kV | |||||||||||||||||||||||||
Referenzkennzeichen gemäß IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
RoHS-Richtlinie (Datum) | 05/28/2009 | |||||||||||||||||||||||||
Hauptstromkreis | ||||||||||||||||||||||||||
Betriebsspannung bei AC | ||||||||||||||||||||||||||
● bei 50 Hz Bemessungswert | 48 ... 460 V | |||||||||||||||||||||||||
● bei 60 Hz Bemessungswert | 48 ... 460 V | |||||||||||||||||||||||||
Arbeitsbereich bezogen auf die Betriebsspannung bei AC | ||||||||||||||||||||||||||
● bei 50 Hz | 40 ... 506 V | |||||||||||||||||||||||||
● bei 60 Hz | 40 ... 506 V | |||||||||||||||||||||||||
Betriebsstrom | ||||||||||||||||||||||||||
● bei AC-51 Bemessungswert | 40 A | |||||||||||||||||||||||||
● bei AC-51 gemäß IEC 60947-4-3 | 33 A | |||||||||||||||||||||||||
● gemäß UL 508 Bemessungswert | 30 A | |||||||||||||||||||||||||
Betriebsstrom minimal | 500 mA | |||||||||||||||||||||||||
Sperrspannung am Thyristor für Hauptkontakte maximal zulässig | 1 200 V | |||||||||||||||||||||||||
Sperrstrom des Thyristors | 10 mA | |||||||||||||||||||||||||
Steuerstromkreis/ Ansteuerung | ||||||||||||||||||||||||||
Spannungsart der Steuerspeisespannung | DC | |||||||||||||||||||||||||
Steuerspeisespannung 1 | ||||||||||||||||||||||||||
● bei DC Bemessungswert | 30 V | |||||||||||||||||||||||||
● bei DC | 15 ... 24 V | |||||||||||||||||||||||||
Steuerspeisespannung | ||||||||||||||||||||||||||
● bei DC Anfangswert für Signal <1> Erkennung | 15 V | |||||||||||||||||||||||||
● bei DC Endwert für Signal<0>-Erkennung | 5 V | |||||||||||||||||||||||||
Einschaltverzögerungszeit | 1 ms; zusätzl. max. eine Halbwelle | |||||||||||||||||||||||||
Ausschaltverzögerungszeit | 1 ms; zusätzl. max. eine Halbwelle | |||||||||||||||||||||||||
Einbau/ Befestigung/ Abmessungen | ||||||||||||||||||||||||||
Befestigungsart | Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach IEC 60715 | |||||||||||||||||||||||||
Höhe | 100 mm | |||||||||||||||||||||||||
Breite | 67 mm | |||||||||||||||||||||||||
Tiefe | 141 mm | |||||||||||||||||||||||||
Anschlüsse/ Klemmen | ||||||||||||||||||||||||||
Ausführung des elektrischen Anschlusses | ||||||||||||||||||||||||||
● für Hauptstromkreis | Schraubanschluss | |||||||||||||||||||||||||
● für Hilfs- und Steuerstromkreis | Schraubanschluss | |||||||||||||||||||||||||
Sicherheitsrelevante Kenngrößen | ||||||||||||||||||||||||||
Schutzart IP frontseitig gemäß IEC 60529 | IP20 | |||||||||||||||||||||||||
Berührungsschutz frontseitig gemäß IEC 60529 | fingersicher bei senkrechter Berührung von vorne | |||||||||||||||||||||||||
Elektromagnetische Verträglichkeit | ||||||||||||||||||||||||||
leitungsgebundene Störeinkopplung | ||||||||||||||||||||||||||
● durch Burst gemäß IEC 61000-4-4 | 2 kV / 5 kHz Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Leiter-Erde Surge gemäß IEC 61000-4-5 | 2 kV Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Leiter-Leiter Surge gemäß IEC 61000-4-5 | 1 kV Verhaltenskriterium 2 | |||||||||||||||||||||||||
● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 | 140 dBuV im Frequenzbereich 0,15 ... 80 MHz, Verhaltenskriterium 1 | |||||||||||||||||||||||||
feldgebundene Störeinkopplung gemäß IEC 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, Verhaltenskriterium 1 | |||||||||||||||||||||||||
elektrostatische Entladung gemäß IEC 61000-4-2 | 4 kV Kontaktentladung / 8 kV Luftentladung, Verhaltenskriterium 2 | |||||||||||||||||||||||||
leitungsgebundene HF-Störaussendung gemäß CISPR11 | Klasse A für Industriebereich | |||||||||||||||||||||||||
feldgebundene HF-Störaussendung gemäß CISPR11 | Klasse B für Wohn-, Geschäfts- und Gewerbebereich | |||||||||||||||||||||||||
Kurzschlussschutz, Ausführung des Sicherungseinsatzes | ||||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||
● der gS-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar | 3NE1802-0 | |||||||||||||||||||||||||
● der gR-Sicherung für Halbleiterschutz bei zylindrischer Bauform verwendbar | 5SE1350 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei NH-Bauform verwendbar | 3NE8017-1 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 14 x 51 mm verwendbar | 3NC1450 | |||||||||||||||||||||||||
● der aR-Sicherung für Halbleiterschutz bei zylindrischer Bauform 22 x 58 mm verwendbar | 3NC2280 | |||||||||||||||||||||||||
Hersteller-Artikelnummer der gG-Sicherung | ||||||||||||||||||||||||||
● bei zylindrischer Bauform 14 x 51 mm verwendbar | 3NW6112-1; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais | |||||||||||||||||||||||||
● bei zylindrischer Bauform 22 x 58 mm verwendbar | 3NW6212-1; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais | |||||||||||||||||||||||||
Hersteller-Artikelnummer | ||||||||||||||||||||||||||
● der DIAZED-Sicherung verwendbar | 5SB4111; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais | |||||||||||||||||||||||||
● der NEOZED-Sicherung verwendbar | 5SE2335; Diese Sicherungen haben einen kleineren Bemessungsstrom als die Halbleiterrelais | |||||||||||||||||||||||||
Approbationen/ Zertifikate | ||||||||||||||||||||||||||
Downloads und Handbücher | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Weitere Informationen | ||||||||||||||||||||||||||
Information- and Downloadcenter (Kataloge, Broschüren,…) | ||||||||||||||||||||||||||
Industry Mall (Online-Bestellsystem) | ||||||||||||||||||||||||||
CAx-Online-Generator | ||||||||||||||||||||||||||
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…) | ||||||||||||||||||||||||||
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …) | ||||||||||||||||||||||||||
letzte Änderung: | 25.10.2021 | |||||||||||||||||||||||||
Datum: 14.05.2022 | Änderungen vorbehalten © Copyright Siemens 2022 |
Produkt | ||||||||||||||||||||||||||||||||||
Artikelnummer | 3RF2340-1DA04-0KN0 | |||||||||||||||||||||||||||||||||
Artikelbeschreibung | Halbleiterschütz 1-phasig 3RF2 AC 51 / 40 A / 40 °C 48-460 V / DC 24 V low power kurzschlussfest bis 25 A mit B-Automat | |||||||||||||||||||||||||||||||||
Produktfamilie | Halbleiterrelais und Halbleiterschütze SIRIUS 3RF2 | |||||||||||||||||||||||||||||||||
Produktstatus | PM300:Aktives Produkt | |||||||||||||||||||||||||||||||||
Preisinformationen | ||||||||||||||||||||||||||||||||||
Preisgruppe | 41C | |||||||||||||||||||||||||||||||||
Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
Metallfaktor | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
Lieferinformationen | ||||||||||||||||||||||||||||||||||
Exportkennzeichen | AL : N / ECCN : EAR99 | |||||||||||||||||||||||||||||||||
Regellieferzeit ab Werk (Arbeitstage) | 40 Tag(e) | |||||||||||||||||||||||||||||||||
Nettogewicht pro ME | 0,300 kg | |||||||||||||||||||||||||||||||||
Verpackungsmaße | 53,00 x 109,50 x 132,50 | |||||||||||||||||||||||||||||||||
Verpackungsmaße Einheit | MM | |||||||||||||||||||||||||||||||||
Mengeneinheit (ME) | 1 Stück | |||||||||||||||||||||||||||||||||
Verpackungsmenge | 1 | |||||||||||||||||||||||||||||||||
Zusätzliche Produktinformationen | ||||||||||||||||||||||||||||||||||
EAN | 4011209778955 | |||||||||||||||||||||||||||||||||
UPC | Nicht verfügbar | |||||||||||||||||||||||||||||||||
Statistische Warennummer | 85364900 | |||||||||||||||||||||||||||||||||
Listenkennzeichen (LKZ) | CC-IC10 | |||||||||||||||||||||||||||||||||
Fabrikategruppe | 3725 | |||||||||||||||||||||||||||||||||
Geschäftsbereichskennzahl | R711 | |||||||||||||||||||||||||||||||||
Ursprungsland | Deutschland | |||||||||||||||||||||||||||||||||
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 28.05.2009 | |||||||||||||||||||||||||||||||||
Produktklasse | C: Kundenspezifisches Produkt kann nicht zurückgegeben werden | |||||||||||||||||||||||||||||||||
WEEE (2012/19/EU) Rücknahmepflicht | Ja | |||||||||||||||||||||||||||||||||
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| |||||||||||||||||||||||||||||||||
