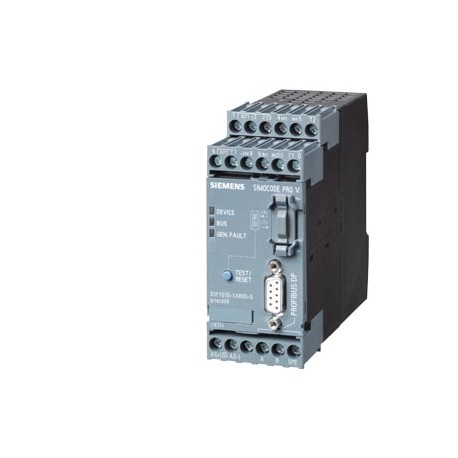

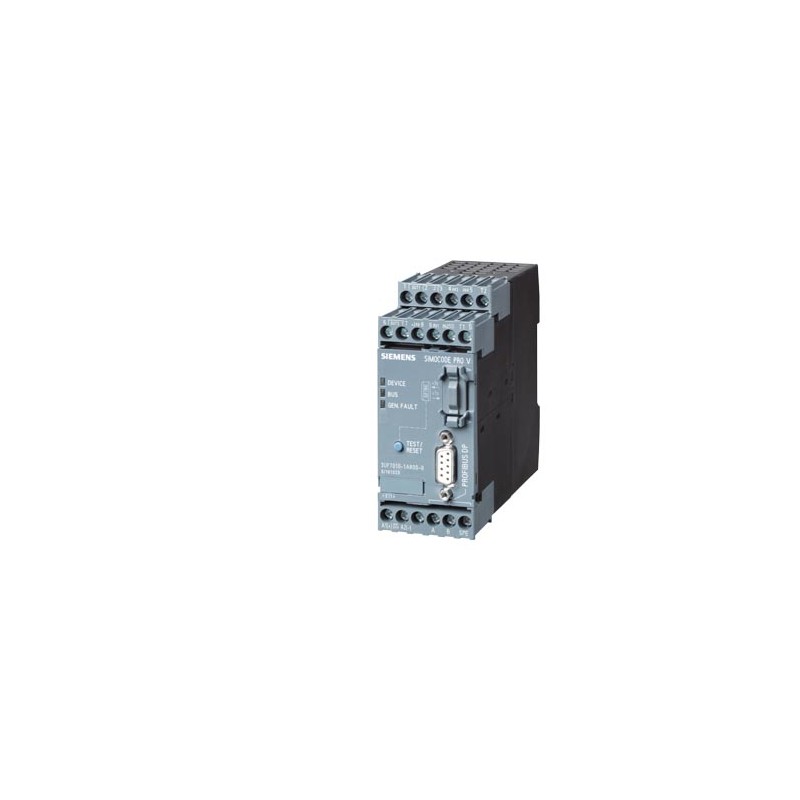

| SIPLUS SIMOCODE pro V Grundgerät 2 based on 3UF7010-1AU00-0 mit Conformal Coating, -25…+60°C, PROFIBUS-DP-Schnittstelle 12 MBit/s, RS-485; 4E/3A frei parametrierbar; US: AC/DC 110-240V; Eingang für Thermistor-Anschluss; monostabile Relaisausgänge; erweiterbar durch Erweiterungsmodule |
| Produkt-Markenname | SIPLUS |
| Produkt-Bezeichnung | Motormanagement-System |
| Ausführung des Produkts | Grundgerät 2 |
| Produkttyp-Bezeichnung | SIMOCODE pro V |
| Allgemeine technische Daten |
| Produktfunktion | |
| ● Bus-Kommunikation | Ja |
| ● Datenerfassungsfunktion | Ja |
| ● Diagnosefunktion | Ja |
| ● Passwortschutz | Ja |
| ● Testfunktion | Ja |
| ● Wartungsfunktion | Ja |
| Produktbestandteil | |
| ● Eingang für Thermistoranschluss | Ja |
| ● Digitaleingang | Ja |
| ● Eingang für analogen Temperatursensor | Nein |
| ● Eingang für Erdschlusserkennung | Nein |
| ● Relaisausgang | Ja |
| Produkterweiterung | |
| ● Temperaturüberwachungsmodul | Ja |
| ● Stromerfassungsmodul | Ja |
| ● Strom-/Spannungserfassungsmodul | Ja |
| ● fehlersicheres digitales E/A-Modul | Ja |
| ● Erdschlussüberwachungsmodul | Ja |
| ● Bedieneinheit mit Display | Ja |
| ● Bedieneinheit | Ja |
| ● analoges E/A-Modul | Ja |
| Isolationsspannung bei Verschmutzungsgrad 3 bei AC Bemessungswert | 300 V |
| Stoßspannungsfestigkeit Bemessungswert | 4 000 V |
| Schutzart IP | IP20 |
| Schockfestigkeit | |
| ● gemäß IEC 60068-2-27 | 15g / 11 ms |
| |
| ● Schwingfestigkeit | 1-6 Hz / 15 mm, 6-500 Hz / 2 g |
| Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei AC-15 | |
| ● bei 24 V | 6 A |
| ● bei 120 V | 6 A |
| ● bei 230 V | 3 A |
| Schaltvermögen Strom der Schließkontakte der Relaisausgänge bei DC-13 | |
| ● bei 24 V | 2 A |
| ● bei 60 V | 0,55 A |
| ● bei 125 V | 0,25 A |
| mechanische Lebensdauer (Schaltspiele) typisch | 10 000 000 |
| elektrische Lebensdauer (Schaltspiele) typisch | 100 000 |
| Überbrückungszeit bei Netzausfall | 0,2 s |
| Referenzkennzeichen gemäß IEC 81346-2:2009 | F |
| Dauerstrom der Schließkontakte der Relaisausgänge | |
| ● bei 50 °C | 6 A |
| ● bei 60 °C | 5 A |
| Typ der Eingangs-Kennlinie | Type 1 in accordance with EN 61131-2 |
| RoHS-Richtlinie (Datum) | 05/01/2012 |
| Elektromagnetische Verträglichkeit |
| EMV-Störaussendung gemäß IEC 60947-1 | Klasse A |
| EMV-Störfestigkeit gemäß IEC 60947-1 | entspricht Schärfegrad 3 |
| leitungsgebundene Störeinkopplung | |
| ● durch Burst gemäß IEC 61000-4-4 | 2 kV (power ports) / 1 kV (signal ports) |
| ● durch Leiter-Erde Surge gemäß IEC 61000-4-5 | 2 kV |
| ● durch Leiter-Leiter Surge gemäß IEC 61000-4-5 | 1 kV |
| ● durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 | 10 V |
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 | 10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 | 6 kV Kontaktentladung / 8 kV Luftentladung |
| leitungsgebundene HF-Störaussendung gemäß CISPR11 | entspricht Schärfegrad A |
| feldgebundene HF-Störaussendung gemäß CISPR11 | entspricht Schärfegrad A |
| Eingänge/ Ausgänge |
| Produktfunktion | |
| ● Eingänge parametrierbar | Ja |
| ● Ausgänge parametrierbar | Ja |
| Anzahl der Eingänge | 4 |
| ● für Thermistoranschluss | 1 |
| Anzahl der Digitaleingänge mit gemeinsamem Bezugspotenzial | 4 |
| Ausführung der Digitaleingänge Typ 1 nach IEC 61131 | Ja |
| Eingangsspannung am Digitaleingang bei DC Bemessungswert | 24 V |
| Anzahl der Ausgänge | 3 |
| Anzahl der Halbleiterausgänge | 0 |
| Anzahl der Ausgänge als kontaktbehaftetes Schaltelement | 3 |
| Schaltverhalten | monostabil |
| Leitungslänge für digitale Signale maximal | 300 m |
| Leitungslänge für Thermistoranschluss | |
| ● bei Leiterquerschnitt = 0.5 mm² maximal | 50 m |
| ● bei Leiterquerschnitt = 1.5 mm² maximal | 150 m |
| ● bei Leiterquerschnitt = 2.5 mm² maximal | 250 m |
| Schutz-/ Überwachungsfunktion |
| Produktfunktion | |
| ● Asymmetrieerkennung | Ja |
| ● Blockierstromauswertung | Ja |
| ● cos phi Überwachung | Ja |
| ● Erdschlusserkennung | Ja |
| ● Phasenausfallerkennung | Ja |
| ● Phasenfolgeerkennung | Ja |
| ● Spannungserfassung | Ja |
| ● Startzahlüberwachung | Ja |
| ● Überspannungserkennung | Ja |
| ● Überstromerkennung 1 Phase | Ja |
| ● Unterspannungserkennung | Ja |
| ● Unterstromerkennung 1 Phase | Ja |
| ● Wirkleistungsüberwachung | Ja |
| Produktfunktion | |
| ● Stromerfassung | Ja |
| ● Überlastschutz | Ja |
| ● Thermistormotorschutz-Auswertung | Ja |
| Ansprechwert Thermistorwiderstand | 3 400 ... 3 800 Ω |
| Rückfallwert Thermistorwiderstand | 1 500 ... 1 650 Ω |
| Motorsteuerfunktionen |
| Produktfunktion | |
| ● Überlastrelais parametrierbar | Ja |
| ● Leistungsschalter-Ansteuerung | Ja |
| ● Direktstarten | Ja |
| ● Wendestarten | Ja |
| ● Stern-Dreieck-Schaltung | Ja |
| ● Stern-/Dreieck-Wendeschaltung | Ja |
| ● Dahlander-Schaltung | Ja |
| ● Dahlander-Wendeschaltung | Ja |
| ● Polumschalter-Schaltung | Ja |
| ● Polumschalter-Wendeschaltung | Ja |
| ● Schieberansteuerung | Ja |
| ● Ventilansteuerung | Ja |
| Kommunikation/ Protokoll |
| |
| ● Protokoll wird unterstützt PROFIBUS DP-Protokoll | Ja |
| ● Protokoll wird unterstützt PROFINET IO-Protokoll | Nein |
| ● Protokoll wird unterstützt PROFIsafe-Protokoll | Ja |
| ● Protokoll wird unterstützt Modbus RTU | Nein |
| ● Protokoll wird unterstützt EtherNet/IP | Nein |
| ● Protokoll wird unterstützt OPC UA Server | Nein |
| ● Protokoll wird unterstützt LLDP | Nein |
| ● Protokoll wird unterstützt Address Resolution Protocol (ARP) | Nein |
| ● Protokoll wird unterstützt SNMP | Nein |
| ● Protokoll wird unterstützt HTTPS | Nein |
| ● Protokoll wird unterstützt NTP | Nein |
| ● Protokoll wird unterstützt Media Redundancy Protocol (MRP) | Nein |
| ● Produktfunktion wird unterstützt Device Level Ring (DLR) | Nein |
| Anzahl der Schnittstellen | |
| ● gemäß PROFIBUS | 1 |
| Produktfunktion | |
| ● Webserver | Nein |
| ● Shared Device | Nein |
| ● an der Ethernet-Schnittstelle Autocrossover | Nein |
| ● an der Ethernet-Schnittstelle Autonegotiation | Nein |
| ● an der Ethernet-Schnittstelle Autosensing | Nein |
| ● wird unterstützt PROFINET Systemredundanz | Nein |
| ● unterstützt PROFIenergy Messwerte | Nein |
| ● unterstützt PROFIenergy Ausschalten | Nein |
| Übertragungsrate maximal | 12 Mbit/s |
| Identification & Maintenance Funktion | |
| ● I&M0 - Gerätespezifische Informationen | Ja |
| ● I&M1 - Anlagenkennzeichen/Ortskennzeichen | Ja |
| ● I&M2 - Installationsdatum | Ja |
| ● I&M3 - Kommentar | Ja |
| Ausführung des elektrischen Anschlusses der Kommunikationsschnittstelle | 9 pol. SUB-D-Buchse (12Mbit) / Schraubklemme (1,5Mbit) |
| Einbau/ Befestigung/ Abmessungen |
| Einbaulage | beliebig |
| Befestigungsart | Schraub- und Schnappbefestigung |
| Höhe | 111 mm |
| Breite | 45 mm |
| Tiefe | 124 mm |
| Anschlüsse/ Klemmen |
| Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis | Ja |
| Art der anschließbaren Leiterquerschnitte | |
| ● eindrähtig | 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²) |
| ● feindrähtig mit Aderendbearbeitung | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| ● bei AWG-Leitungen eindrähtig | 1x (20 ... 12), 2x (20 ... 14) |
| ● bei AWG-Leitungen mehrdrähtig | 1x (20 ... 14), 2x (20 ... 16) |
| Anzugsdrehmoment bei Schraubanschluss | 0,8 ... 1,2 N·m |
| Anzugsdrehmoment [lbf·in] bei Schraubanschluss | 7 ... 10,3 lbf·in |
| Art der anschließbaren Leiterquerschnitte für PROFIBUS-Leitung | 2x 0,34 mm², AWG 22 |
| Umgebungsbedingungen |
| Aufstellungshöhe bei Höhe über NN | |
| ● 1 maximal | 2 000 m |
| ● 2 maximal | 3 000 m |
| ● 3 maximal | 4 000 m; max. +40 °C (keine sichere Trennung) |
| Umgebungstemperatur | |
| ● während Betrieb | -25 ... +60 °C |
| ● während Lagerung | -40 ... +80 °C |
| ● während Transport | -40 ... +80 °C |
| relative Luftfeuchte | |
| ● mit Betauung maximal | 100 %; RH inkl. Betauung/Frost (keine Inbetriebsetzung im betauten Zustand) |
| Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-Aufstellungshöhe | -25 ... +60°C bei 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // -25 ... +50°C bei 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +40°C bei 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3 | Ja; Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3 | Ja; Konformität mit EN 60721-3-3, Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3 | Ja; Konformität mit EN 60721-3-3, Klasse 3C4 inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Widerstandsfähigkeit gegen salzhaltige Atmosphäre Konformität gemäß EN 60068-2-52 | Ja; Schärfegrad 3 |
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL | B300 / R300 |
| Kurzschluss-Schutz |
| Ausführung des Kurzschlussschutzes je Ausgang | Sicherungseinsätze: gG 6A, flink 10A (IEC 60947-5-1), Leitungsschutzschalter C-Char: 1,6A (IEC 60947-5-1) oder 6A (I_K < 500A) |
| Sicherheitsrelevante Kenngrößen |
| Berührungsschutz gegen elektrischen Schlag | fingersicher |
| Hauptstromkreis |
| Betriebsspannung | |
| ● bei AC | |
| — bei 50 Hz Bemessungswert | 110 ... 240 V |
| — bei 60 Hz Bemessungswert | 110 ... 240 V |
| ● bei DC Bemessungswert | 110 ... 240 V |
| Steuerstromkreis/ Ansteuerung |
| Produktfunktion Sanftstarteransteuerung | Ja |
| Spannungsart der Steuerspeisespannung | AC/DC |
| Steuerspeisespannung bei AC | |
| ● bei 50 Hz Bemessungswert | 110 ... 240 V |
| ● bei 60 Hz Bemessungswert | 110 ... 240 V |
| Steuerspeisespannungsfrequenz | |
| ● 1 Bemessungswert | 50 Hz |
| ● 2 Bemessungswert | 60 Hz |
| Steuerspeisespannung bei DC | |
| ● Bemessungswert | 110 ... 240 V |
| Steuerspeisespannung 1 bei DC Bemessungswert | 240 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC | |
| ● Anfangswert | 0,85 |
| ● Endwert | 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 50 Hz | |
| ● Anfangswert | 0,85 |
| ● Endwert | 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei AC bei 60 Hz | |
| ● Anfangswert | 0,85 |
| ● Endwert | 1,1 |
