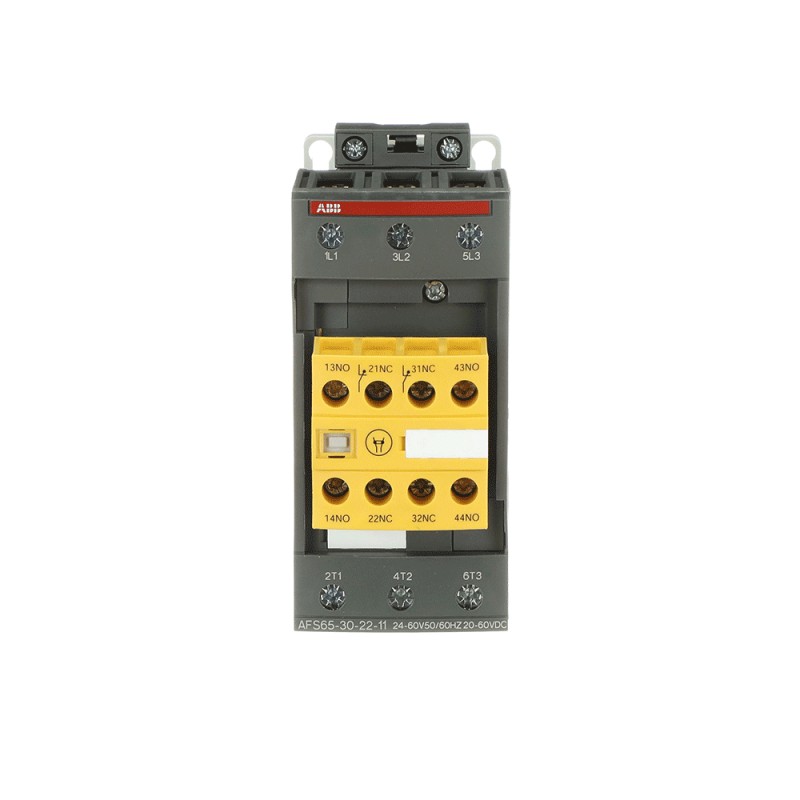

AFS40 ... AFS96 contactores están diseñados para la seguridad de la máquina aplicaciones. Se entregan con fija montada en la parte frontal de contactos auxiliares bloques, lo que es ideal para el monitoreo y control de los circuitos. Mecánicamente y espejo de contactos hacer que su sistema sea más seguro. - circuito de control con bobina electrónica de interfaz: - 24...60 V CA, 20...60 V CC y 100...250 V AC / DC operado de aceptar un amplio rango del voltaje de control - reducción del panel de consumo de energía - espejo y contactos unidos mecánicamente, con la frente marcada símbolo de la acc. a la norma iec60947-5-1, garantizando siempre el derecho contactor de estado montado en la parte frontal bloque de contactos auxiliares: - fijo y permanente - tapa protectora para prevenir la operación manual - amarillo de la vivienda para una fácil identificación - un mínimo de capacidad de conmutación de 12 V / 3 mA, con una tasa de fracaso 10-7 acc. IEC 60947-5-4 - supresión de sobretensión incorporada
El pedido
- Cantidad De Orden Mínima:
- 1 pieza
- Arancel De Aduanas Número:
- Ochenta y cinco millones trescientos sesenta y cuatro mil novecientos
Dimensiones
- Neto Del Producto Anchura:
- Cinquenta y cincomm
- Producto De La Profundidad De La Red:
- Cien cuarenta y cuatromm
- Neto Del Producto De La Altura:
- 125.5mm
- Peso Neto Del Producto:
- 1.16kg
Técnica
- Número de Contactos Principales NO:
- Tres
- Número de Contactos NC:
- Cero
- Número de Contactos Auxiliares NO:
- Dos
- Número de Contactos Auxiliares NC:
- Dos
- Tensión Nominal:
- Circuito Auxiliar 690 V
Circuito Principal 690 V
- Frecuencia nominal (f):
- Circuito Auxiliar, 50 / 60 Hz
Circuito Principal 50 / 60 Hz
- Libre convencional Térmica del aire de Corriente (Ith):
- acc. IEC 60947-4-1, Abrir los Contactores q = 40 °C 105
acc. IEC 60947-5-1, q = 40 °C 16 a
- Corriente de operación nominal AC-1 (Ie):
- (690 V) 40 °C 105
(690 V) 60 °C 90
(690 V) 70 °C 80
- Corriente de operación nominal AC-3 (Ie):
- (220 / 230 / 240 V) 60 °C 65
(380 / 400 V) 60 °C 65
(415 V) 60 °C 65
(440 V) 60 °C 65
(500 V) 60 °C 55
(690 V) 60 °C 39, UNA
- De operación nominal de Alimentación AC-3 (Pe):
- (220 / 230 / 240 V) 18.5 kW
(380 / 400 V) 30 kW
(400 V) 30 kW
(415 V) 37 kW
(440 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
- Corriente de operación nominal AC-15 (Ie):
- (220 / 240 V) 4 A
(24 / 127 V) 6
(400 / 440 V) 3
(500 V) 2
(690 V) 2
- Nominal de Corta duración Corriente asignada (Icw):
- a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 10 s 600
a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 15 min 110
a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 min 250 a
a 40 °C temperatura Ambiente, en el Aire Libre, de un Estado Frío 1 s 1000
a 40 °C temperatura Ambiente, en el Aire Libre, de Frío, de 30 s 350
0.1 s 140
para 1 s 100
- Máxima Capacidad De Ruptura:
- cos phi=0.45 (cos phi=0.35 para Ie > 100) a 440 V 950
cos phi=0.45 (cos phi=0.35 para Ie > 100) a 690 V 600
- Eléctrica Máxima Frecuencia De Conmutación:
- AC-1 600 ciclos por hora
AC-15 1200 ciclos por hora
AC-2 / AC-4 150 ciclos por hora
AC-3 1200 ciclos por hora
DC-13 900 ciclos por hora
- Corriente de operación nominal DC-13 (Ie):
- (110 V) DE 0,55 A / 60 A
(125 V) DE 0,55 A / 69
(220 V) DE 0,27 A / 60 A
(24 V) 6 A / 144 UN
(250 V) DE 0,27 A / 68 UN
(400 V) 0,15 / 60 A
(48 V) 2.8 / 134 UN
(500 V) 0,13 A / 65
(600 V) 0.1 A / 60 A
(72 V) 1 A / 72 UN
- Tensión Nominal De Aislamiento (Uyo):
- acc. UL/CSA 600 V
acc. IEC 60947-4-1 y VDE 0110 (Gr. C) 690 V
- Nominal Soportada De Impulso De Tensión (Uimp):
- 6 kV
- Mecánica Máxima Frecuencia De Conmutación:
- 3600 ciclos por hora
- Nominal Del Circuito De Control De Tensión (Uc):
- 50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
La Operación de DC 20 ... 60 V
- Operan Tiempo:
- Entre la Bobina De corriente y NC Contacto de Cierre 19 ... 105 ms
Entre la Bobina De corriente y de NO Contacto de Apertura de 17 ... 100 ms
Entre la Energización de la Bobina y el Contacto NC de Apertura 38 95 ms ...
Entre la Energización de la Bobina y de NO Contacto de Cierre 42 ... 100 ms
- La Conexión De La Capacidad Del Circuito Principal:
- Flexible con Aislamiento de la Virola 1/2x 4 ... 35 mm2
Flexible con el Casquillo 1/2x 4 ... 35 mm2
Rígido de 1/2x 6 ... 3 5 mm2
- La Conexión De La Capacidad Del Circuito Auxiliar:
- Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
Rígido de 1/2x 1 ... 2,5 mm2
- La Conexión De La Capacidad Del Circuito De Control:
- Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 1x 0.75 ... 2,5 mm2
Flexible con Aislamiento de la Virola 2x 0.75 ... 1,5 mm2
Rígido de 1/2x 1 ... 2,5 mm2
- Extracción De Alambre De Longitud:
- Circuito principal de 16 mm
- Grado de Protección:
- acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliares de Terminales IP20
acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Terminales de Bobina
acc. IEC 60529, IEC 60947-1, EN 60529 Principales Terminales IP10
- Tipo De Terminal:
- Terminales De Tornillo
Ambiental
- Temperatura Del Aire Ambiente:
- Cerca de Contactor para el Almacenamiento -60 ... +80 °C
Cerca de Contactor Equipado con Térmica O/L Relé -25 ... +60 °C
Cerca de Contactor sin Térmicos O/L Relé -40 ... +70 °C
- Climáticas Soportar:
- Categoría B de acuerdo con IEC 60947-1 Anexo P
- Altitud Máxima De Funcionamiento Admisible:
- 3000 m
- Resistencia a las Vibraciones acc. IEC 60068-2-6:
- 5 ... 300 Hz a 3 g posición de cerrado / 3 g posición abierta
- Resistencia a los Golpes acc. IEC 60068-2-27:
- Cerrado, Choque Dirección: 25 g
Cerrado, Choque Dirección: B1 25 g
Cerrado, Choque Dirección: B2 15 g
Cerrado, Choque Dirección: C1 25 g
Cerrado, Choque Dirección: C2 25 g
Técnicos de la UL/CSA
- El Uso General de Clasificación de UL/CSA:
- (600 V AC) 90
- Caballos de fuerza de Clasificación de UL/CSA:
- (120 V CA) monofásico de 5 Hp
(240 V de CA) monofásico de 15 Hp
(200 ... 208 V AC) trifásico de 20 Hp
(220 ... 240 V CA) trifásico de 25 Hp
(440 ... 480 V CA) trifásica de 50 Hp
(550 ... 600 V CA) trifásica de 60 Hp
- Par de apriete UL/CSA:
- Circuito auxiliar, 11 in·lb
Circuito de Control 11 in·lb
Circuito principal 35 in·lb
Certificados y Declaraciones (Número de Documento)
- CB Certificado:
- CB_SE_77418M1
- cUL Certificado:
- UL_20170607-E312527-14-1
- Declaración de Conformidad - CE:
- 1SBD250022U1000
- Instrucciones y Manuales:
- 1SBC101052M6801
- Listado UL de la Tarjeta:
- E312527
Información Del Envase
- Paquete De Nivel 1 Unidades:
- 1 pieza
- Paquete De Nivel 1 De Ancho De:
- 167 mm
- Paquete De Nivel 1 Longitud:
- 180 mm
- Paquete De Nivel 1 Altura:
- 97 mm
- Paquete De Nivel 1 Peso Bruto:
- 1.16 kg
- Paquete de Nivel 1 EAN:
- 3471523157811
- Nivel De Paquete De 2 Unidades:
- 6 pieza
- Paquete De Nivel 2 De Ancho:
- 250 mm
- Paquete De Nivel 2 Duración:
- 300 mm
- Paquete De Nivel 2 Altura:
- 300 mm
- Nivel De Paquete De 3 Unidades:
- 144 pieza
Clasificaciones
- Objeto Código De Clasificación:
- Q
- ETIM 4:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 5:
- EC000066 - Imán contactor de la CA de conmutación
- ETIM 6:
- EC000066 - contactor de Potencia, interruptores de corriente ALTERNA
