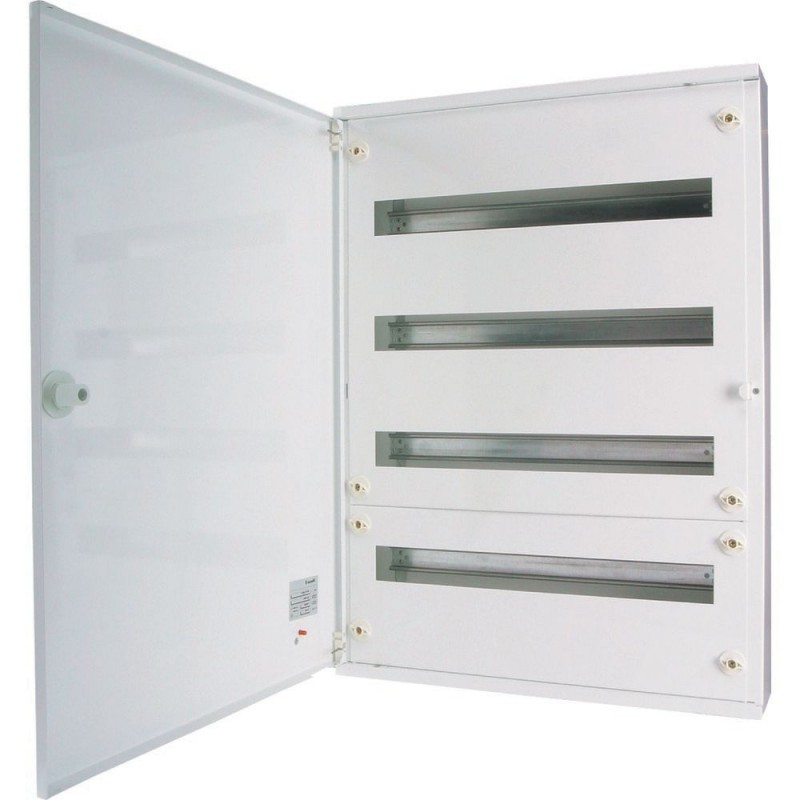

Características especiales
Protección IP30 Clase I Envolvente de chapa de acero blanca (RAL 9016)
Tipo
Dispositivo base BF DBO empotrado Instalación en cuadros de distribución
Características
Versión de EMC
Borne de tierra
Terminal neutro
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista.
10.13 Función mecánica
Cumple con los requisitos de la norma del producto.
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
No es relevante para instalaciones interiores.
10.2.5 Elevación
No se aplica a envolventes sin medios auxiliares de elevación.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
10.4 Distancias de efluvio y holguras
Es responsabilidad del cuadrista.
10.5 Protección contra descargas eléctricas
<0,1 Ω; cumple con los requisitos de la norma del producto.
10.6 Incorporación de dispositivos y componentes de conmutación
Es responsabilidad del cuadrista.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
10.9.3 Tensión de impulso soportada
No se aplica a las envolventes básicas definidas en EN 62208.
10.9.4 Pruebas de armarios hechos de material aislante
No aplicable a envolventes de metal.
Equipado con:
Marco de montaje en carril DIN
Carátulas
Inserciones de placa de prensaestopas (superior)
Terminal conductor de protección/neutro
Puerta con cerradura giratoria de tres puntos Profi-Line
Envolvente
Utilizado con
Dispositivo base
Armario de distribución empotrado BF
Armario de distribución para instalación
Ubicación de la entrada de cables
Entradas de cable en la parte superior e inferior
Disip. térm. 35 °C amb., delta T: 20 °C, sup. indiv. mont. mural (IEC 60890)
Disip. térm. 35 °C amb., delta T: 20 °C, mural, caja cent. sup. (IEC 60890)
Disip. térm. 35 °C amb., delta T: 20 °C super. inic. mont. mural (IEC 60890)
Anchura en serie de espaciados modulares
Datos de temperatura ambiente de funcionamiento
Aplicación
Interior (lugar de instalación)
Color
Blanco
Blanco tráfico (RAL 9016)
Frecuencia nominal de contactos
Grado de protección
IP30
IK07 (resistente a los golpes)
Número de unidades de división de módulos por fila
Material de protección de la cubierta
Material
Chapa de acero con recubrimiento de polvo
Método de montaje
Montaje en superfície
Carril DIN
Montado superficial (yeso)
Dis. térm. 35 °C amb., delta T:35 °C super. caja ind. mont. mural (IEC 60890)
Dis. térm. 35 °C amb., delta T: 35 °C super. centr. mont. mural (IEC 60890)
Disip. térm. 35 °C amb., delta T: 20 °C, mural, caja inic. sup. (IEC 60890)
Número de terminales PE y N y sección transversal
N: 2 x 25 mm² + 13 x 16 mm²
PE: 2 x 25 mm² + 13 x 16 mm²
