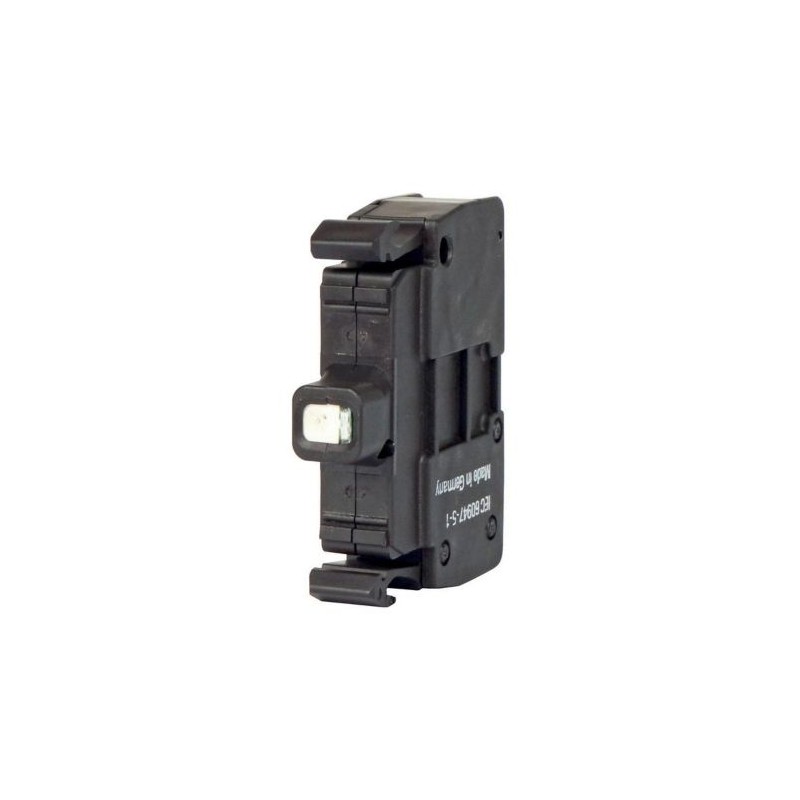

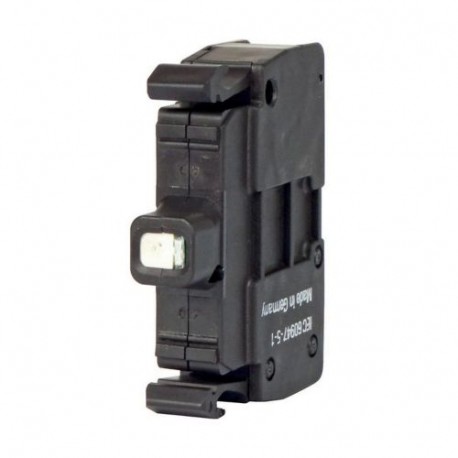

M22-CLED-W 216569 M22-CLED-WQ EATON ELECTRIC Elemento LED 12-30 V AC/DC Blanco Fijación frontal Conexión a p.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-CLED-W 216569 M22-CLED-WQ EATON ELECTRIC Elemento LED 12-30 V AC/DC Blanco Fijación frontal Conexión a p..

M22-CLED-W

216569

Y7-216569

EATON-MOELLER

20

Elemento LED; 12-30 V AC/DC; Blanco; Fijación frontal; Conexión a presión

Elemento LED M22 Eaton serie Moeller®, blanco, fijación frontal, cage clamp M22-CLED-W

Más detalles


Interruptores de baja tensión > Bloque de portalámparas para dispositivos de mando y señalización

Auxiliares de mando y señalización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $143.44
Precio unitario: $7.17

Cantidad Precio
20+$7.17
40+$6.42
60+$6.11
80+$6.03
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Accesorio LED M22 de la serie Moeller® de Eaton
N.º de catálogo
216569
EAN
4015082165697
Longitud/profundidad de producto
39 mm
Altura del producto
39 mm
Anchura del producto
10 mm
Peso del producto
0.01 kg
Conformidad(es)
Con marca CE
Certificación(es)
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
EN 60947-5
UL 508
VDE
CSA File No.: 012528
IEC/EN 60947-5
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 14-05
UL
CE
IEC 60947-5-1
UL File No.: E29184
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
Notas del catálogo
Cage Clamp es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania
Código de modelo
M22-CLED-W

Features & Functions

Color
Blanco
Equipado con:
Diodo
Fuente de luz:
Color de luz
Blanco

General

Grado de protección
IP20
Vida útil, eléctrica
100.000 h (a 25°C, según EN60064)
Par operativo
0.8 Nm
Categoría de sobretensión
III
Grado de contaminación
3
Tensión asignada soportada al impulso (Uimp)
6.000 V AC
Tipo de tensión
AC/DC

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
Mecánica, según IEC / EN 60068-2-27
30 g, Mecánico, según IEC / EN 60068-2-27, Choque sinusoidal 11 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Terminal capacities

Capacidad del terminal (rígido)
0,75 - 2,5 mm²
Capacidad del terminal (trenzado)
0,5 - 2,5 mm²

Electrical rating

Consumo de potencia
Máx. 0.26 W
Tensión asignada de aislamiento (Ui)
500 V
Corriente asignada de empleo (Ie) - mín.
5 mA
Corriente asignada de empleo (Ie) - máx.
14 mA
Tensión asignada de empleo (Ue) en AC - máx.
30 V
Tensión asignada de empleo (Ue) en AC - mín.
12 V
Tensión asignada de empleo (Ue) en DC - máx.
30 V
Tensión asignada de empleo (Ue) en CC - mín.
12 V

Communication

Conexión a SmartWire-DT
No
Tipo de conexión
Fijación frontal

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.45 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
M22-CLED-W Y7-216569 216569 EN_216380.pdf 2 Mbytes M22-CLED-W Y7-216569 216569 EN_216380.pdf
