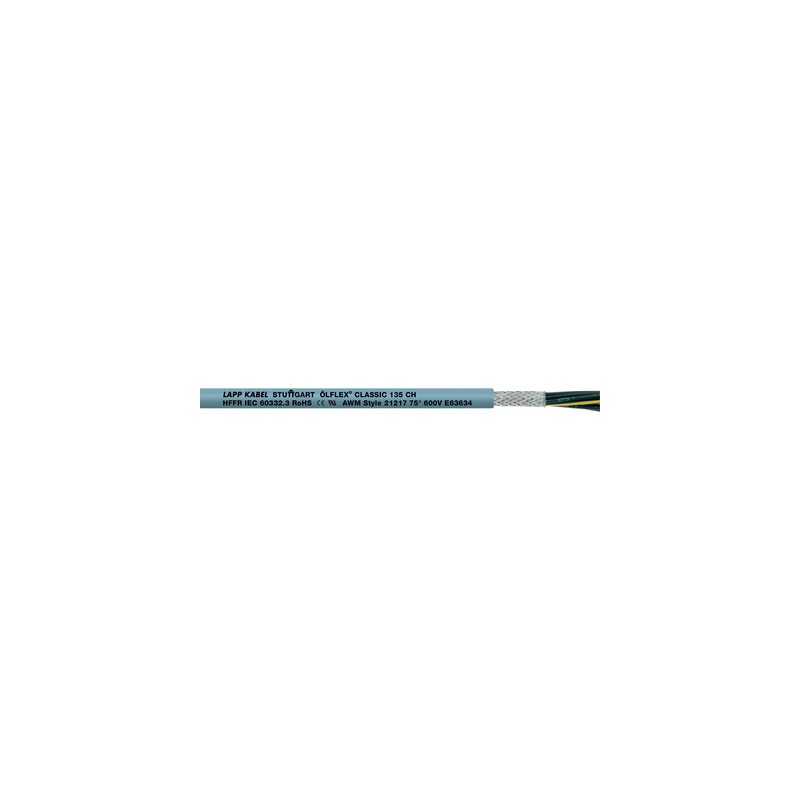

1123201 ÖLFLEX CLASSIC 135 CH 3G0,5 LAPP ÖLFLEX CLASSIC 135 CH 3G0,5

Beneficios

• Fácil manipulación e instalación debido al diseño flexible
• Ahorro de espacio en la instalación gracias al reducido diámetro del cable
• Certificación para aplicaciones marítimas

Ámbito de uso

• Edificios públicos y locales de pública concurrencia
• Ingeniería de planta
  Maquinaria industrial
  Instalaciones de climatización
• Particularmente indicado para zonas en que la vida humana y animal, o propiedades de alto valor estén expuestas a un alto riesgo de daño por incendio
• En ambientes de EMC (compatibilidad electromagnética) críticos
• Nota: uso de cables del tipo AWM (Appliance Wiring Material) en máquinas industriales (EE. UU.) según NFPA 79: véase el anexo del catálogo, tabla T29

Características de producto

• No propagador de la llama, conforme a IEC 60332-1-2
• No propagador del incendio según IEC 60332-3-22 y IEC 60332-3-24 respectivamente IEC 60332-3-25 (propagación de llama en vertical y en haces)
• Libre de halógenos conforme a IEC 60754-1
  Corrosividad reducida de los gases de combustión conforme a IEC 60754-2
• Baja densidad de humos, conforme a IEC 61034-2

Normas de referencia / Aprobaciones

• UL AWM style 21217
• Basado en EN 50525-3-11
• Basado en EN 50525-2-51
• N.º certificado DNV GL TAE00002RK

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de mezcla libre de halógenos
• Conductores trenzados en capas
• Envolvente de cinta plástica libre de halógenos
• Pantalla de trenza de cobre estañado
• Cubierta exterior: Mezcla especial libre de halógenos, gris (similar a RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Negro con números blancos según VDE 0293-334

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

• Uso flexible ocasional: 20 x diámetro exterior
• Instalación fija: 6 x diámetro exterior

Tensión nominal

• U₀/U: 300/500 V
• UL: 600 V

Tensión de prueba

• Conductor/Conductor: 4000 V
• Conductor/Pantalla: 2000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de -25°C a +70°C (UL: +75°C)
• Instalación fija: de -40°C a +80°C (UL: +75°C)
