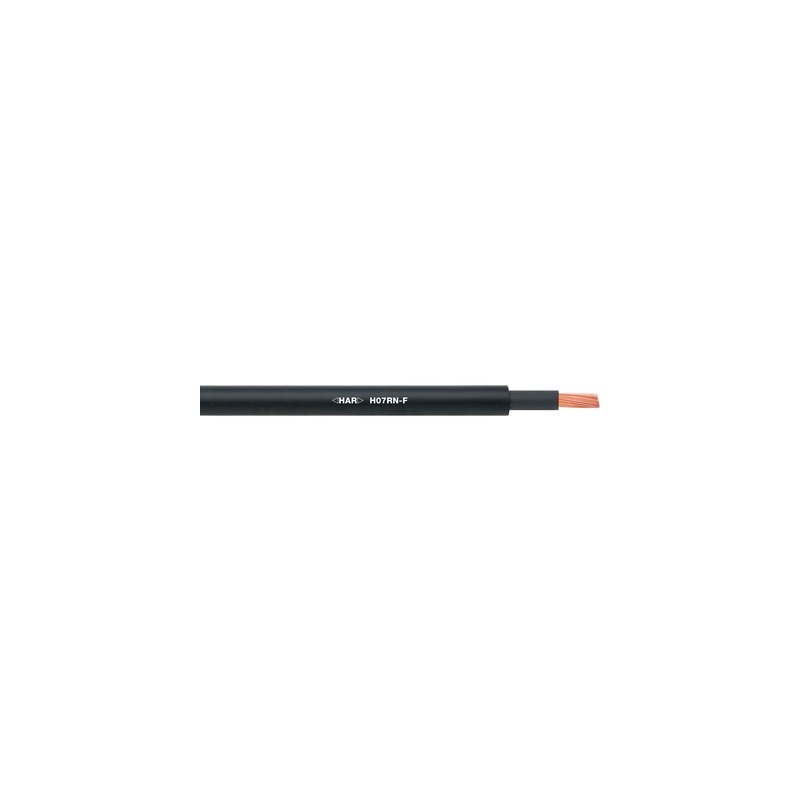

16001323 H07RN-F 4G120 LAPP H07RN-F 4G120

Beneficios

• Para aplicaciones mecánicamente más exigentes
• 1000 V AC en instalación fija y protegida
• Pueden utilizarse configuraciones de cables H07RN-F unipolares para una instalación a prueba de cortocircuitos y a prueba de cortocircuito a tierra según IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 parte 520

Ámbito de uso

• Cable de alimentación para dispositivos de mano según EN 50565-2
• Estrés mecánico medio
• Uso en aplicaciones industriales y agrícolas
• Según EN 50565-2: en lugares secos, húmedos y mojados, así como para la instalación como por ejemplo, en yeso

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• Resistente a aceites, según EN 60811-404

Normas de referencia / Aprobaciones

• Aprobación de tipo de cable <HAR> H07RN-F conforme a EN 50525-2-21

Composición de producto

• Conductor de cobre desnudo, según HAR
• Aislamiento: compuesto de goma tipo EI 4
• Cubierta exterior: compuesto de goma tipo EM 2

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Negros numerados en blanco

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Radio de curvatura mínimo

• de 4 a 8 x diámetro exterior (EN 50565-1)

Tensión nominal

• U₀/U: 450/750 V

Tensión de prueba

• 2500 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Capacidad de carga

• Según IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Rango de temperaturas

• Instalación fija: de -25 °C a +60 °C
• Uso móvil ocasional: de -25 °C a +60 °C
