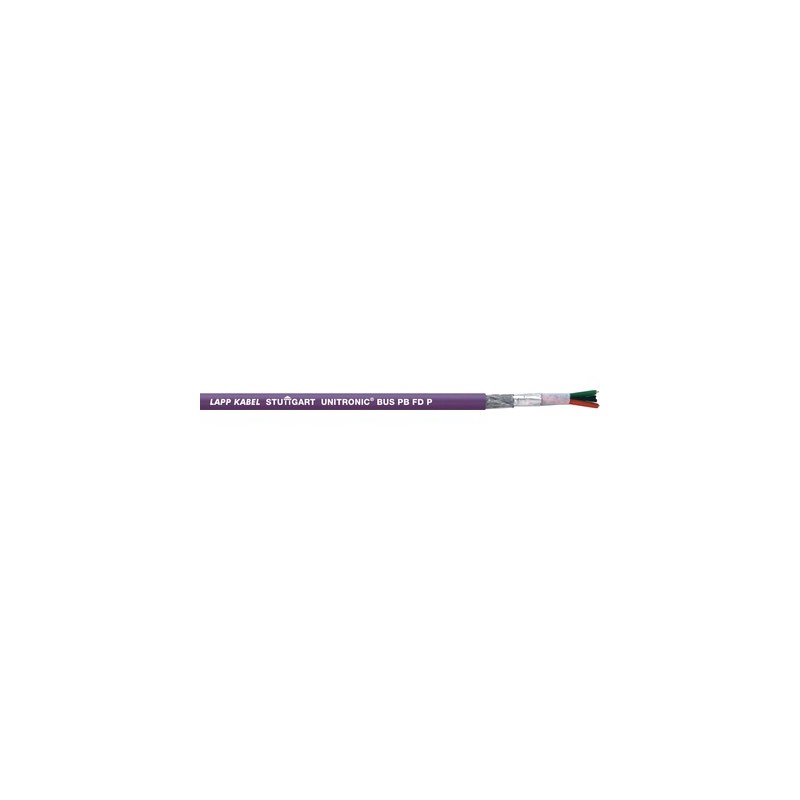

2170222 UNITRONIC BUS PB FD P 1X2X0,64 LAPP Cable PROFIBUS extraflexible libre de halógenos para cadenas por..

Beneficios

• Gracias al apantallado doble es adecuado para el tendido en áreas sujetas a cargas electromagnéticas
• Estos cables se pueden usar para PROFIBUS-DP, así como para PROFIBUS-FMS y FIP
• Indicado para aquellas ocasiones en que se precisa la combinación de una cubierta exterior libre de halógenos, con propiedades de combustión lenta superiores y semejantes al poliuretano

Ámbito de uso

• PROFIBUS DP (según DIN 19245 y EN 50170, por ejemplo para SIEMENS SIMATIC® NET, también para FIP - Factory Instrumentation Protocol
• Para uso extraflexible (cadenas portacables,partes de máquina en movimiento)
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)

Características de producto

• Libre de halógenos
• No propagador de la llama, según IEC 60332-1-2
• Resistente a aceites
• Basado en las velocidades de bits indicadas, de acuerdo con las especificaciones PNO, son válidas las siguientes longitudes de cable máximas para un segmento de bus
  (cable de tipo A, PROFIBUS-DP):
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Composición de producto

• Hilos finos trenzados de cobre desnudo o estañado
• Aislante del conductor: espuma O2YS
• Pantalla global de trenza de cobre y lámina de aluminio
• Cubierta exterior: PUR, violeta (RAL 4001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Capacidad mutua

• (800 Hz): max. 30 nF/km

Tensión de cresta de trabajo

• (no apto para aplicaciones de alimentación)
  250 V

Movimiento de torsión en WTG (aerogeneradores)

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• 65 mm

Tensión de prueba

• Conductor/conductor: 1500 V rms

Impedancia característica

• 150 ± 15 Ohm

Rango de temperaturas

• Flexión: de -30 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
