MK3DSMH 3/ 3-5,08-EX
1870268
PHOENIX_CONTACT
50

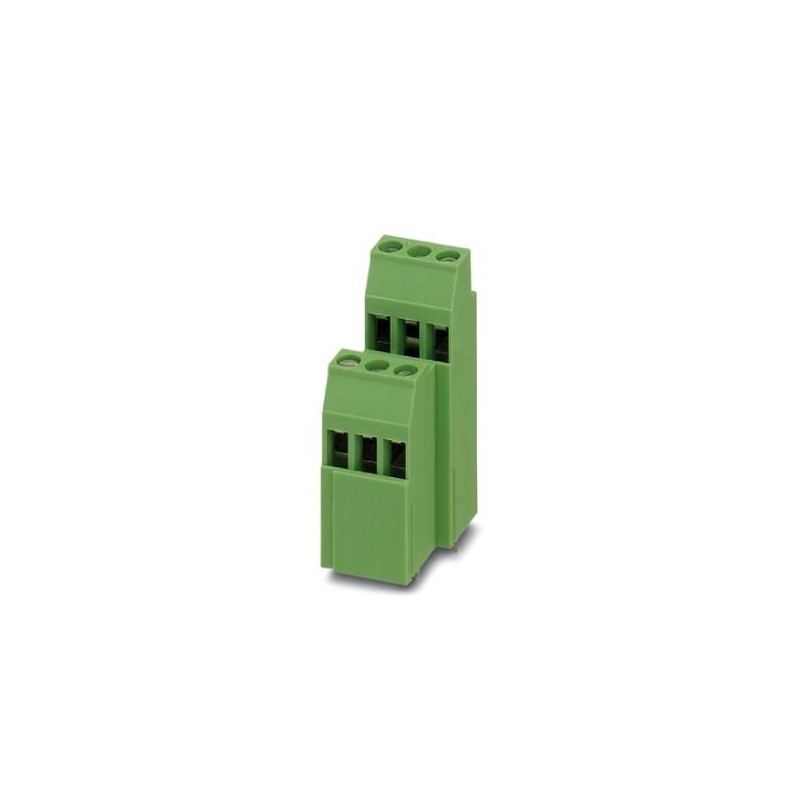

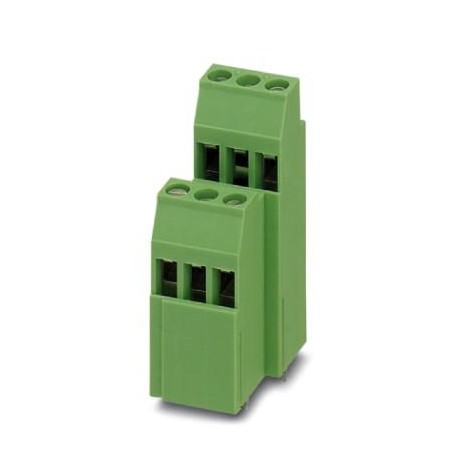

Borne p. placa de circuito impreso, corriente nominal: 22 A, tensión nominal: 320 V, corriente nominal (Ex): 19 A, tensión nominal (Ex): 176 V, paso: 5,08 mm, número de polos: 3, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. ¡El artículo puede alinearse con distintos números de polos!
Borne para placa de circuito impreso, corriente nominal: 20 A, sección nominal: 2,5 mm², número de potenciales: 6, número de filas: 2, número de polos por fila: 3, familia de artículos: MK3DSMH 3-EX, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos!
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1870268 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | AAACAA - |
Página del catálogo | Página 157 (C_1_2013) |
EAN | 4017918310066 |
Peso por unidad (sin incluir el embalaje) | 17,840 g |
Número de tarifa arancelaria | 85369010 |
País de origen | DE (Alemania) |
Longitud [ l ] | 23,1 mm |
---|---|
Paso | 5,08 mm |
Media a | 10,16 mm |
Anchura [ w ] | 15,24 mm |
Altura de construcción | 44,8 mm |
Altura [ h ] | 49,8 mm |
Longitud del pin [P] | 5 mm |
Diámetro orificio | 1,3 mm |
Familia de artículos | MK3DSMH 3-EX |
---|---|
Grupo material aislante | I |
Tensión transitoria de dimensionamiento (III/3) | 4 kV |
Tensión transitoria de dimensionamiento (III/2) | 4 kV |
Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Tensión de dimensionamiento (III/3) | 250 V |
Tensión de dimensionamiento (III/2) | 320 V |
Tensión de dimensionamiento (II/2) | 630 V |
Conexión según norma | EN-VDE |
Corriente nominal IN | 22 A |
Sección nominal | 2,5 mm² |
Corriente de carga máxima | 24 A |
Aislamiento | PA |
Superficie pin de soldadura | |
Clase de combustibilidad según UL 94 | V0 |
Calibre macho | A3 |
Longitud a desaislar | 7 mm |
Número de polos | 3 |
Rosca de tornillo | M3 |
Par de apriete mín. | 0,5 Nm |
Par de apriete máx. | 0,6 Nm |
Sección de conductor rígido mín. | 0,2 mm² |
---|---|
Sección de conductor rígido máx. | 4 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,75 mm² |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 14 Mbytes | |
PHOENIX CONTACT-1870268-MK3DSMH 3/ 3-5,08-EX | 139 Kbytes |
