> PHOENIX_CONTACT>Conectores PCB>MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
Anterior producto Siguiente producto

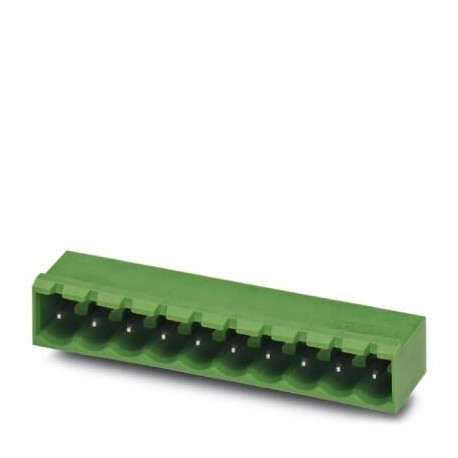

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Conector enchufable para placa de circ. impreso Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Conector enchufable para placa de circ. impreso

MSTBA 2,5/ 9-G AU

1748280

PHOENIX_CONTACT

1000

Carcasa base para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 9, paso: 5 mm, color: verde, superficie contactos: Oro, montaje: Soldadura por ola

Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie contactos: Oro, tipo de contacto: Macho, Número de potenciales: 9, Número de filas: 1, Número de polos por fila: 9, número de conexiones: 9, familia de artículos: MSTBA 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, Stecksystem: CLASSIC COMBICON, Bloqueo:sin, tipo de embalaje: empaquetado en caja

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Carcasa base placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 9, paso: 5 mm, color: verde, superficie contactos: Oro, montaje: Soldadura por ola

Datos mercantiles

Clave de pedido1748280
Unidad de embalaje50 pcs
Clave de ventaAAAFDA -
Cantidad de pedido mínima50 pcs
EAN4017918876302
Peso por unidad (sin incluir el embalaje)3,300 g

Dimensiones

Longitud [ l ]12 mm
Anchura47 mm
Paso5 mm
Media a40 mm
Anchura [ w ]47 mm
Altura [ h ]12,1 mm
Altura de construcción8,6 mm
Longitud de la patilla de soldar3,5 mm
Dimensiones de patilla1 x 1 mm
Longitud12 mm

Generalidades

Familia de artículosMSTBA 2,5/..-G
Tensión transitoria de dimensionamiento (III/3)4 kV
Tensión transitoria de dimensionamiento (III/2)4 kV
Tensión transitoria de dimensionamiento (II/2)4 kV
Tensión de dimensionamiento (III/3)250 V
Tensión de dimensionamiento (III/2)320 V
Tensión de dimensionamiento (II/2)400 V
Conexión según normaEN-VDE
Corriente nominal IN12 A
Colorverde
Número de polos9

Normas y especificaciones

Conexión según normaEN-VDE

Clasificaciones

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260701
eCl@ss 6.027260704
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf 14 Mbytes
