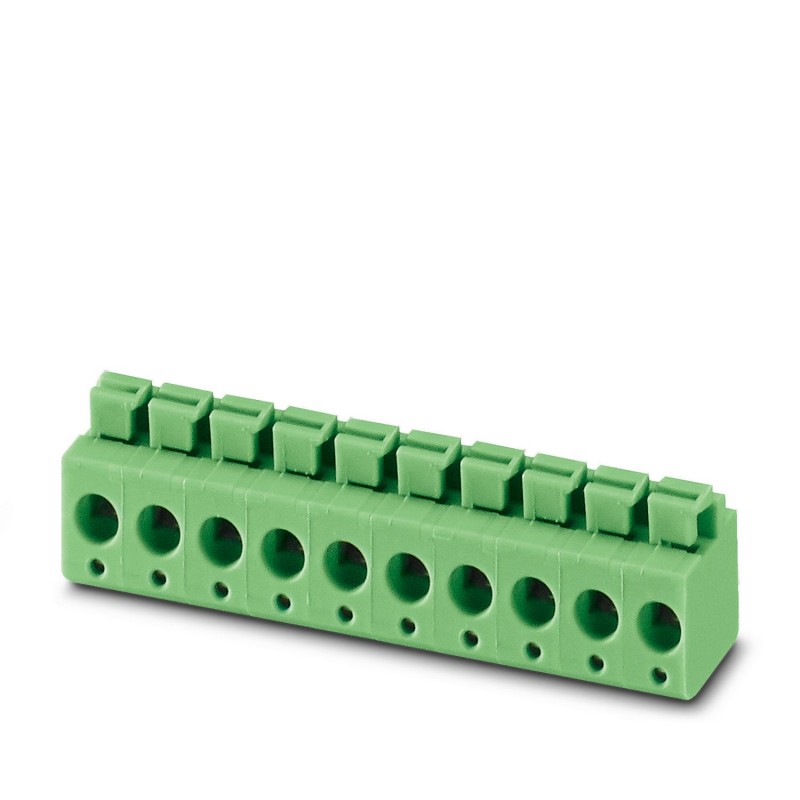

PTS 1,5/ 5-5,0-H BD:T+GCR 1826046 PHOENIX CONTACT Borne para placa de circuito impreso, tensión nominal: 400.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PTS 1,5/ 5-5,0-H BD:T+GCR 1826046 PHOENIX CONTACT Borne para placa de circuito impreso, tensión nominal: 400..

PTS 1,5/ 5-5,0-H BD:T+GCR

1826046

PHOENIX_CONTACT

50

Borne para placa de circuito impreso, tensión nominal: 400 V, paso: 5 mm, número de polos: 5, montaje: Soldadura por ola, color: verde

Borne para placa de circuito impreso, corriente nominal: 16 A, tensión nominal (III/2): 400 V, sección nominal: 1,5 mm², número de potenciales: 5, número de filas: 1, número de polos por fila: 5, familia de artículos: PTS 1,5/..-H, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja

Borne para placa de circuito impreso, corriente nominal: 16 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 1,5 mm², paso: 5 mm, número de polos: 5, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Longitud del pin [P]: 3,5 mm

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $96.66
Precio unitario: $1.93

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido1826046
Unidad de embalaje50 pcs
Clave de ventaAACBCA -
Cantidad de pedido mínima50 pcs
EAN4046356833363
Peso por unidad (sin incluir el embalaje)5,340 g
Número de tarifa arancelaria85369010
País de origenSK (Eslovaquia)

Dibujos

Diagrama

Diagrama
Tipo: PTS 1,5/ 4-5,0-H
Comprobación basada en DIN EN 60512-5-2:2003-01
Factor de reducción = 1
Número de polos: 4

Regresar arriba

Propiedades del artículo

AbreviaturaBorne para placa de circuito impreso
Familia de artículosPTS 1,5/..-H
Paso5 mm
Número de polos5
Tipo de conexiónConexión por resorte push-in
Tipo de montajeSoldadura por ola
Número de pisos1
Número de conexiones5
Número de potenciales5
Regresar arriba

Datos característicos eléctricos

Corriente nominal16 A
Tensión nominal400 V
Tensión de dimensionamiento250 V
Tensión de dimensionamiento (III/2)400 V
Tensión de dimensionamiento (II/2)630 V
Tensión transitoria de dimensionamiento (III/3)4 kV
Tensión transitoria de dimensionamiento (III/2)4 kV
Tensión transitoria de dimensionamiento (II/2)4 kV
Regresar arriba

Capacidad conex.

Tipo de conexiónConexión por resorte push-in
enchufableno
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG / kcmil26 ... 14
Sección de conductor flexible con puntera, sin manguito de plástico0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico0,25 mm² ... 1,5 mm²
Longitud de pelado8 mm
Regresar arriba

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado de fundición maleable
Superficie de metal del punto de embornaje (capa superior)Estaño (4 - 8 µm Sn)
Superficie de metal área de soldadura (capa superior)Estaño (4 - 8 µm Sn)
Regresar arriba

Datos del material - carcasa

Color carcasaverde (6021)
AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C
Regresar arriba

Dimensiones del producto

Esquema de dimensiones
Longitud [ l ]16 mm
Anchura [ w ]18,9 mm
Altura [ h ]16 mm
Paso5 mm
Altura de construcción (altura sin espiga de soldadura)19,5 mm
Longitud del pin [P]3,5 mm
Dimensiones de patilla0,83 x 0,5 mm
Regresar arriba

Dimensiones para el diseño de la placa de circuito impreso

Diámetro orificio1,3 mm
Regresar arriba

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje50
Denominación Unidades de embalajeUnidades
Regresar arriba

Condiciones ambientales

Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Temperatura ambiente (montaje)-5 °C ... 100 °C
Temperatura ambiente (servicio)-40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating)
Regresar arriba

Conexión y método de conexión

Comprobación de daños en los conductores y de aflojamientoDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Regresar arriba

Ensayo de tracción

Ensayo de tracciónDIN EN 60999-1 (VDE 0609-1):2000-12
Prueba aprobada
Sección de conductor / tipo de conductor / fuerza de tracción0,14 mm² / rígido / > 10 N
0,14 mm² / flexible / > 10 N
2,5 mm² / rígido / > 50 N
2,5 mm² / flexible / > 50 N
Regresar arriba

Ensayos eléctricos

Corriente asignada16 A
Sección de conductor2,5 mm²
Tensión de dimensionamiento (III/2)400 V
Tensión transitoria de dimensionamiento (III/2)4 kV
Regresar arriba

Líneas de fuga y espacios de aire

Espacios de aire y líneas de fugaDIN EN 60947-1 (VDE 0660-100):2015-09
Especificación del ensayoDIN EN 60947-1 (VDE 0660-100):2015-09
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)3 mm
Valor mínimo de la línea de fuga (III/3)3,2 mm
Valor mínimo de la línea de fuga (III/2)3 mm
Valor mínimo de la línea de fuga (II/2)3,2 mm
Regresar arriba

Verific. calent.

ResultadoPrueba aprobada
Especificación del ensayoDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Regresar arriba

Prueba vibración

Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
ResultadoPrueba aprobada
Frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 - 60,1 Hz)
Duración de ensayo por eje2,5 h
Regresar arriba

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127141109
eCl@ss 5.027141190
eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Regresar arriba

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002498
ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Regresar arriba

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1134131203
UNSPSC 12.0139121432
UNSPSC 13.239131505
UNSPSC 18.039121432
UNSPSC 19.039121432
UNSPSC 20.039121432
UNSPSC 21.039121432
Regresar arriba

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf 14 Mbytes
