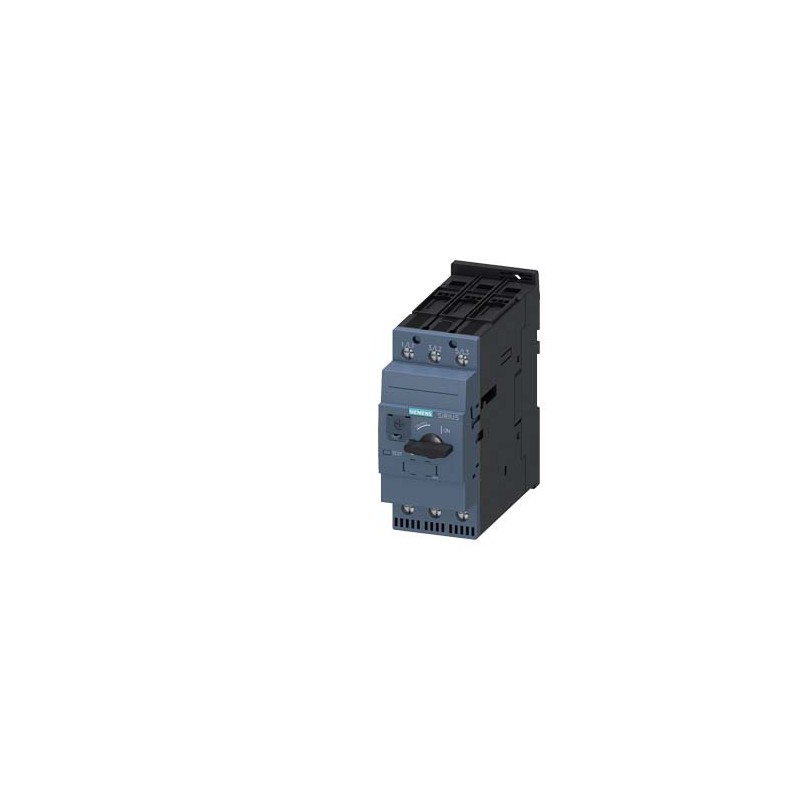

3RV2431-4XA10 SIEMENS Interruptor automático tamaño S2 para protección de transformador disparador por sobre.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RV2431-4XA10 SIEMENS Interruptor automático tamaño S2 para protección de transformador disparador por sobre..

3RV2431-4XA10

SIEMENS

Interruptor automático tamaño S2 para protección de transformador disparador por sobrecarga con retardo según intensidad 49-59 A disparador de cortocircuito 1040 A borne de tornillo poder de corte estándar

INTERRUPTOR AUTOM. TAM. S2, PARA PROTEC. DE TRANSFORM., DISP. A 49...59A,DISP. N 1332A, BORNES DE TORNILLO, PODER DE CORTE ESTANDAR

Más detalles


CONTROL Y CONTACTORES > Interruptores Protección de Motor / Guardamotores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $300.35
Precio unitario: $300.35

Cantidad Precio
1+$300.35
2+$279.08
3+$277.94
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático tamaño S2 para protección de transformador disparador por sobrecarga con retardo según intensidad 49-59 A disparador de cortocircuito 1040 A borne de tornillo poder de corte estándar
nombre comercial del productoSIRIUS
designación del productoInterruptores automáticos
tipo de productopara protección de transformadores
denominación del tipo de producto3RV2
Datos técnicos generales
tamaño constructivo del interruptor automáticoS2
tamaño del contactor combinable específico de la empresaS2
ampliación del producto interruptor auxiliarSí
pérdidas [W] con valor asignado de la intensidad
● con AC en estado operativo caliente26 W
● con AC en estado operativo caliente por polo8,7 W
tensión de aislamiento con grado de contaminación 3 con AC valor asignado690 V
resistencia a tensión de choque valor asignado6 kV
tensión máxima admitida para separación de protección
● en redes con neutro aislado entre circuito principal y auxiliar400 V
● en redes con neutro a tierra entre circuito principal y auxiliar400 V
resistencia a choques según IEC 60068-2-2725g / 11 ms senoidal
vida útil mecánica (ciclos de maniobra)
● de contactos principales típico20 000
● de los contactos auxiliares típico20 000
vida útil eléctrica (ciclos de maniobra) típico20 000
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)03/01/2017
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-20 ... +60 °C
● durante el almacenamiento-50 ... +80 °C
● durante el transporte-50 ... +80 °C
compensación de temperatura-20 ... +60 °C
humedad relativa del aire durante el funcionamiento10 ... 95 %
Circuito de corriente principal
número de polos para circuito principal3
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente49 ... 59 A
tensión de empleo
● valor asignado690 V
● valor asignado20 ... 690 V
● con AC-3 valor asignado máx.690 V
frecuencia de empleo valor asignado50 ... 60 Hz
intensidad de empleo valor asignado59 A
intensidad de empleo
● con AC-3 con 400 V valor asignado59 A
potencia de empleo
● con AC-3
— con 230 V valor asignado15 kW
— con 400 V valor asignado30 kW
— con 500 V valor asignado37 kW
— con 690 V valor asignado55 kW
frecuencia de maniobra
● con AC-3 máx.15 1/h
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
Protección/ Vigilancia
función del producto
● detección de defectos a tierraNo
● detección de pérdida de faseSí
clase de disparoCLASS 10
tipo de disparador por sobrecargatérmico
poder de corte corriente de cortocircuito de servicio (Ics) con AC
● con 240 V valor asignado100 kA
● con 400 V valor asignado30 kA
● con 500 V valor asignado4 kA
● con 690 V valor asignado2 kA
poder de corte corriente de cortocircuito límite (Icu)
● con AC con 240 V valor asignado65 kA
● con AC con 400 V valor asignado65 kA
● con AC con 500 V valor asignado8 kA
● con AC con 690 V valor asignado4 kA
valor de respuesta de corriente del disparador instantáneo de cortocircuito1 040 A
Valores nominales UL/CSA
corriente a plena carga (FLA) para motor trifásico
● con 480 V valor asignado59 A
● con 600 V valor asignado59 A
potencia mecánica entregada [hp]
● por motor monofásico
— con 110/120 V valor asignado5 hp
— con 230 V valor asignado10 hp
● para motor trifásico
— con 220/230 V valor asignado20 hp
— con 460/480 V valor asignado40 hp
— con 575/600 V valor asignado50 hp
Protección contra cortocircuitos
función del producto protección de cortocircuitoSí
tipo de disparador por cortocircuitomagnético
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715
altura140 mm
anchura55 mm
profundidad149 mm
distancia que debe respetarse
● a piezas puestas a tierra con 400 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia un lado10 mm
● a piezas bajo tensión con 400 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia un lado10 mm
● a piezas puestas a tierra con 500 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia un lado10 mm
● a piezas bajo tensión con 500 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia un lado10 mm
● a piezas puestas a tierra con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado10 mm
— hacia adelante0 mm
● a piezas bajo tensión con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado10 mm
— hacia adelante0 mm
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlNo
tipo de conexión eléctrica
● para circuito principalconexión por tornillo
disposición de la conexión eléctrica para circuito principalarriba y abajo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar o multifilar2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— alma flexible con preparación de los extremos de cable2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● con cables AWG para contactos principales2x (18 ... 2), 1x (18 ... 1)
par de apriete
● para contactos principales con bornes de tornillo3 ... 4,5 N·m
tipo de vástago del destornilladorDiámetro 5 ... 6 mm
tamaño de la punta del destornilladorPozidriv tam. 2
tipo de rosca del tornillo de conexión
● para contactos principalesM6
Seguridad
valor B10
● con alta tasa de demanda según SN 319205 000
cuota de defectos peligrosos
● con baja tasa de demanda según SN 3192050 %
● con alta tasa de demanda según SN 3192050 %
tasa de fallos [valor FIT]
● con baja tasa de demanda según SN 3192050 FIT
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
tipo de display para estado de conmutaciónMuletilla
Certificados/ Homologaciones

Descargas y manuales

General Product Approval

CSA

Confirmation

CCC

UL

KC

EAC

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

otherRailway

Household and similar appliances

Vibration and Shock

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:27/1/2022
Fecha
11/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RV2431-4XA10
Descripción de productoInterruptor automático tamaño S2 para protección de transformador disparador por sobrecarga con retardo según intensidad 49-59 A disparador de cortocircuito 1040 A borne de tornillo poder de corte estándar
Familia de productoInterruptores automáticos SIRIUS 3RV2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local349 / 41E
Factor del metalLBP-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega60 Día/Días
Peso neto (kg)1,186 Kg
Dimensión de empaquetado62,00 x 147,00 x 167,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209947856
UPC804766193200
Commodity code85362010
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5334
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/03/17
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01

Datos ETIM

ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Tensión nominal (EF003977) -V
Aparato completo con dispositivo de protección (EF008906) -
Montaje en rail DIN opcional (EF008904) -
Intensidad nominal permanente Iu (EF001389) 59.0A
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 65.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['49', '59']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['1040', '1040']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) FALSE
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) -
Con alarma activada (EF007006) false
Con liberación de subtensión (EF007518) false
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Otros
Ejecución del elemento accionador (EF006976) Intercambio
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) false
Clase de protección (IP) (EF005474) IP20


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RV2431-4XA10 3RV2431-4XA10 ES_3RV2431-4XA10.pdf 264 Kbytes 3RV2431-4XA10 3RV2431-4XA10 ES_3RV2431-4XA10.pdf
