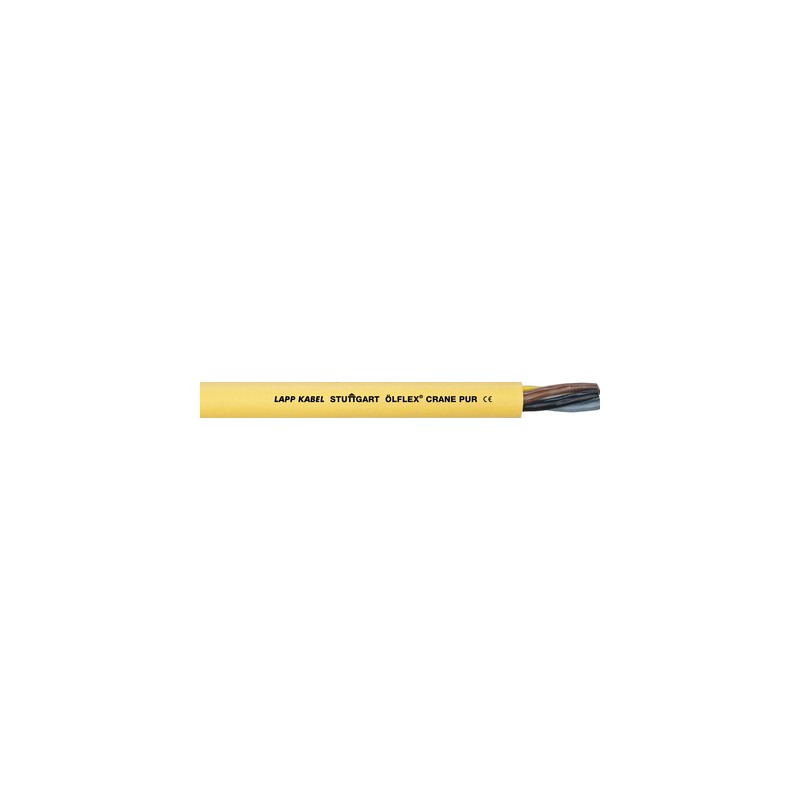

0045209 LAPP GRUE ÖLFLEX PUR 5G1,5

Avantages

• Conçu avec un diamètre extérieur plus petit pour économiser de l’espace et du poids
• Réduction des coûts grâce à l’utilisation de tambours plus petits, de rouleaux de guidage et de moteurs d’entraînement lorsque cela est possible
• Les opérations d’enroulement, de dérègrement et de guidage imposent également des contraintes de traction aux câbles.
• L’élément de support central absorbe les charges de traction qui se produisent, permettant ainsi l’enroulement, le dérèflement et la déviation pour les câbles suspendus librement, même sur de grandes distances.
• La tresse de support intégrée empêche les torsions indésirables du câble et la formation d’effets dits de tire-bouchon

Plage d’applications

• Pour une utilisation dans les palans, le transport et le convoyeur
  Systèmes
• Les câbles sont enroulés, non enroulés et guidés par des trains à rouleaux
• Dans les intérieurs secs ou humides, à l’extérieur, ou pas plus de 2 semaines sans interruption dans l’eau industrielle
• Les profils d’application des câbles ÖLFLEX® CRANE et ÖLFLEX® LIFT se trouvent en annexe, tableau de sélection A3
• Les directives de montage et de manipulation des câbles ÖLFLEX® CRANE se trouvent dans l’annexe du catalogue, tableau technique T4; pour les câbles ÖLFLEX® LIFT, veuillez consulter l’annexe du catalogue, tableau technique T5

Caractéristiques du produit

• Sans halogène et ignifuge
  (IEC 60332-1-2)
• Résistant à l’huile selon EN 60811-404
• Bonne résistance chimique, thermique et mécanique

Maquillage du produit

• Conducteur en fils de cuivre nus
• Isolation du noyau: composé TPE
• Élément de support central
• Tresse de support intégrée dans la gaine extérieure
• Gaine extérieure: composé PUR, sans halogène

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000057
• ETIM 5.0 Class-Description: Câble d’alimentation basse tension

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000057
• ETIM 6.0 Class-Description: Câble d’alimentation basse tension

Code d’identification de base

• Jusqu’à 5 cœurs : codés par couleur selon VDE 0293-308, voir l’annexe T9
• À partir de 6 cœurs: noir avec des chiffres blancs

Échouage de conducteur

• Fil extra-fin selon VDE 0295, classe 6/IEC 60228 classe 6

Rayon de pliage minimal

• Utilisation flexible: 7,5 x diamètre extérieur

Tension nominale

• U0/U : 600/1000 V

Tension d’essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Note actuelle

• VDE 298 Partie 4

Plage de température

• Utilisation flexible : -40°C à +80°C
