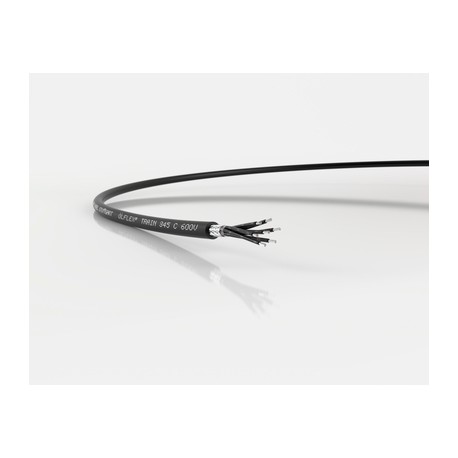

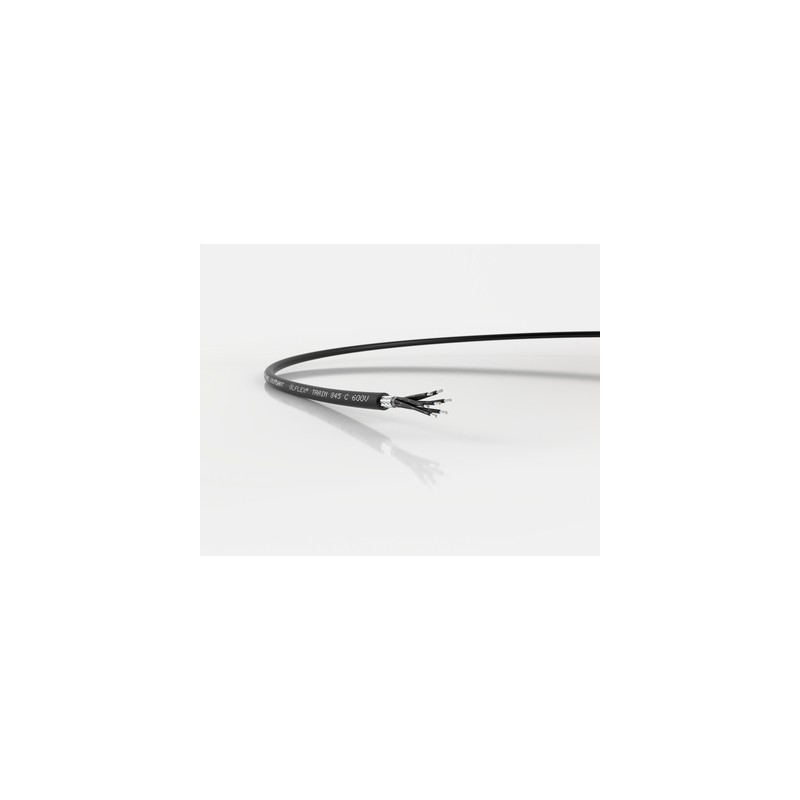

15345046 LAPP TRAIN ÖLFLEX 345 C 600V 24x0,5

produit

• L’écran en cuivre répond aux exigences CEM et protège contre les interférences électromagnétiques
• Bonne résistance chimique voir l’annexe T1
• Résistant aux agressions mécaniques dans des situations environnementales défavorables
• Plage de température étendue
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie

Champ d’utilisation

• Pour une utilisation dans des véhicules sur rails, pour la pose fixe et pour des applications où des mouvements limités sont attendus
• Convient pour connecter des lampes, des équipements de chauffage, des dispositifs de commutation, des boîtes à bornes et une alimentation électrique
• Également applicable dans les environnements avec des huiles et les zones à température ambiante élevée

Caractéristiques du produit

• Performance au feu selon EN/IEC:
  - Sans halogène selon EN 60754-1
  - Pas de gaz corrosifs selon en 60754-2
  - Sans fluorure selon EN 60684-2
  - Pas de gaz toxiques selon en 50305
  - Faible densité de fumée selon EN 61034-2
  - Non-propagateur de flamme selon EN 60332-1-2
  - Non-propagateur du feu selon EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Comportement au feu selon NF :
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée selon NF X 10-702
  - Non-propagateur de flamme selon NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - résistant à l’huile selon EN 50264-3-2
  - résistant au carburant selon EN 50264-3-2
  - résistant aux acides selon EN 50264-3-2
  - résistant aux alcalis selon EN 50264-3-2
  - résistant à l’ozone selon EN 50264-3-2/
  DANS 50305)
• Intensité de courant maximale admissible selon en 50355, annexe A

Normes de référence / Approbations

• EN 50264-3-2 type MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Évaluation: C/F0
  (propagation de flammes/fumées)

Composition du produit

• Conducteur: Fils fins de fil de cuivre étamé
• Isolation: COMPOSÉ POLYMÈRE RÉTICULÉ PAR FAISCEAU D’ÉLECTRONS EI 109
• Couleur d’isolation: noir avec des chiffres blancs
• Enveloppe: feuille de polyamide sans halogène
• Affichage: Tresse en cuivre étamé
• Coque extérieure: composé polymère réticulé à faisceau d’électrons EM 104
• Couleur de la coque extérieure: noir

Classification SEQE 5

• ID de classe ETIM 5.0 : EC000104
• Description de la classe ETIM 5.0 : Câble de commande

Ettim Note 6

• ID de classe ETIM 6.0 : EC000104
• Description de la classe ETIM 6.0 : Ligne de contrôle

Code d’identification du conducteur

• Noir avec des chiffres blancs

Formation des conducteurs

• Fil fin/étirage selon IEC 60228, conducteur de classe 5

Rayon de courbure minimal

• Installation fixe :
  ≤ 12 mm: 3 x DE
  > 12 mm: 4 x DE
• Utilisation flexible occasionnelle :
  ≤ 12 mm: 4 x DE
  > 12 mm ≤ 20 mm: 5 x DE
  > 20 mm: 6 x DE
  (DE = diamètre extérieur)

Tension nominale

• U₀/U 0,6/1 kV
• U_MCourant alternatif 1,2 kV
  v₀Courant continu 0,9 kV

Tension d’essai

• 3,5 kV CA; 8,4 kV CC

Conducteur de protection

• G = avec conducteur de protection GN-YE
  X = pas de conducteur de protection

Plage de température

• Installation fixe : -45°C à +120°C (20 000 h) -50°C selon GOST 20.57.406-81
• Flexion occasionnelle : -35°C à +90°C
  Court-circuit : +200°C (5s)
