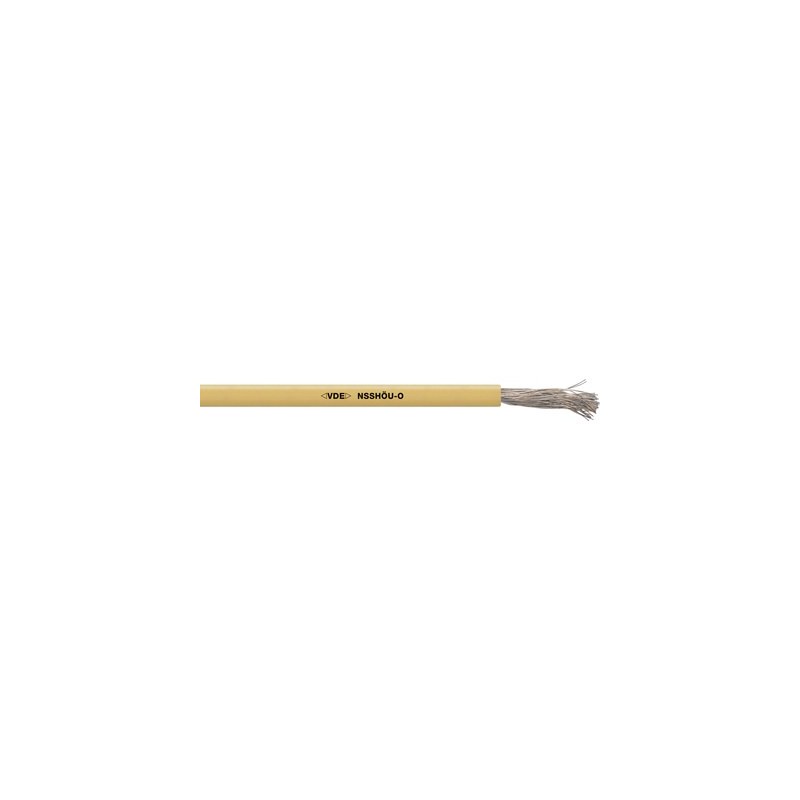

16005313 NSSHÖU-J 4G35 LAPP Câble caoutchouc, robuste, pour extraction minière et exploitation de surface

Avantages

• Pour de très fortes sollicitations mécaniques
• Les monoconducteurs peuvent aussi servir de câble de raccordement robuste sur les postes de soudage
• N'est pas antistatique

Applications

• Extraction minière et exploitation de surface
• Raccordement d'appareils et de machines mobiles
• Dans des conditions extrêmes
• En extérieur et en locaux secs et humides

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux huiles selon EN 60811-404:
• Résistance élevée au déchirement
• Résistant à l'abrasion

Homologations / références de la norme

• Cerfication de câbles type <VDE> NSSHÖU selon VDE 0250-812

Constitution du produit

• Âme à brins fins en cuivre étamé
• Isolation des conducteurs : mélange de caoutchouc, type 3GI3
• Gaine intérieure : Mélange de caoutchouc type GM1b ou 5GM5
• Gaine extérieure : mélange de caoutchouc type 5GM5

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM Classe 5.0 - Description : Câble de puissance basse tension

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000057
• ETIM 6.0 Classe-Description : Câble de courant fort

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de courbure minimum

• En utilisation mobile : 10 x diamètre extérieur
• En pose fixe : 5 x diamètre extérieur

Tension nominale

• U₀/U: 600/1000 V

Tension d'essai

• 3000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Capacité de charge

• Selon VDE 0298 Partie 4, Tableau 15

Plage de température

• Utilisation flexible : -25°C à +90°C
• Pose fixe : -40°C à +90°C
