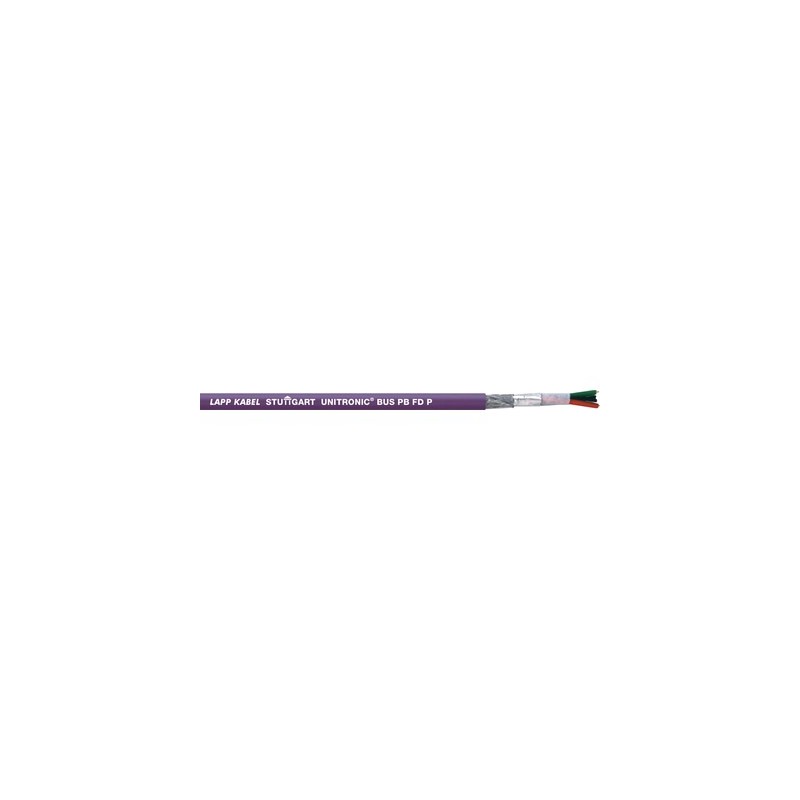

2170222 UNITRONIC BUS PB FD P 1X2X0,64 LAPP Câble PROFIBUS haute flexibilité, sans halogène

Avantages

• Convient pour une pose dans les zones à sollicitations électromagnétiques importantes grâce à son double blindage
• Ces câbles sont compatibles avec PROFIBUS-DP, PROFIBUS-FMS et FIP
• Pour utilisation lorsque la gaine extérieure doit être sans halogène, non propagatrice de la flamme avec des propriétés semblables à celles du polyuréthane.

Applications

• PROFIBUS DP (en accord avec la norme DIN 19245 et EN 50170, par exemple pour SIEMENS SIMATIC® NET, également approprié pour FIP - Factory Instrumentation Protocol).
• Pour des applications dynamiques (chaînes porte-câbles, parties mobiles de machines)
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Particularités

• Sans halogène
• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux huiles
• Selon la spécification PNO, les longueurs maximales de câble par segment de bus en fonction du débit sont les suivantes
  (type de câble A, PROFIBUS-DP) :
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Constitution du produit

• Âme en cuivre nu
• Isolation du conducteur : Foam Skin (O2YS)
• Blindage général avec tresse de blindage en cuivre et feuillard aluminium plastique
• Gaine extérieure : PUR, violet (RAL 4001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Capacité mutuelle

• (800 Hz): max. 30 nF/km

Tension de service

• (pas pour des applications à courant fort)
  250 V

Mouvement de torsion en WTG (génératrice éolienne)

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• 65 mm

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.

Impédance caractéristique

• 150 ± 15 Ohm

Plage de température

• En utilisation mobile : -30°C à +70°C
• Pose fixe : -40°C à +80°C
