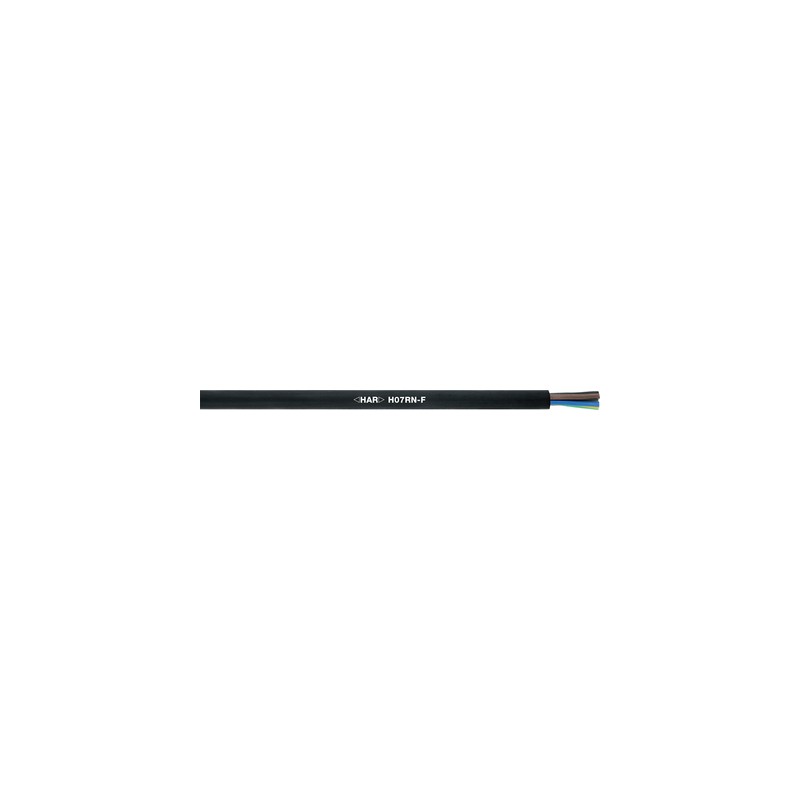

4533045 LAPP H07RN-F, VERSION AMÉLIORÉE 3G50

Avantages

• Les arrangements faits de câbles monocœurs gainés de caoutchouc H07RN-F peuvent être utilisés pour des installations anti-courts-circuits et anti-courts-circuits au sol conformément à la norme CEI 60364-5-52 / HD 60364-5-52 / VDE 0100 Partie 520
• Plus résistant à l’eau que H07RN-F et H07RN8-F
• Plage de température du conducteur plus adaptée à une installation extérieure et plus large que H07RN-F, H07ZZ-F, H07BN4-F et NSSHÖU

Plage d’applications

• Contraintes mécaniques moyennes et utilisation industrielle et agricole ainsi que pour les appareils portatifs et d’alimentation (H07RN-F selon EN 50565-2)
• Torsion de la boucle goutte à goutte entre la nacelle et la tour des générateurs / moulins à vent d’éoliennes
• Extérieur selon EN 50565-2
• Pour les bâtiments ou les installations industrielles à forte densité de personnes ou d’actifs de valeur

Caractéristiques du produit

• Résistant à l’huile selon EN 60811-404; Bonne résistance à l’abrasion, aux agents atmosphériques, aux graisses et aux huiles minérales
• Résistant à l’ozone (selon EN 60811), aux UV, au froid (-40 °C flexible au conducteur) et à la chaleur (+90 °C au conducteur)
• Résistant à la torsion de la boucle goutte à goutte (éolienne) ==>TW-0, TW-1 et TW-2: -40 °C à +90 °C / 2 000 cycles (5 000 cycles à partir de +5 °C) / angle de torsion de +/-150 ° par mètre à un tour par minute
• Submersion d’eau à long moment (AD8) jusqu’à 100 m sans interruption (pas d’eau potable, température minimale de l’eau de +5 °C, eau stagnante uniquement, pas de zones avec trafic bateau / navire / sous-marin)
• Sans halogène selon en 60754 (sous-parties -1 et -2),
  ignifuge selon IEC 60332-1-2 et faible densité de fumée (LS) selon EN 61034-2

Références aux normes / Approbations

• <HAR>H07RN-F selon la norme EN 50525-2-21

Maquillage du produit

• Conducteur en fils de cuivre nus
• Isolation du noyau: caoutchouc spécial
• Gaine extérieure: composé de caoutchouc spécial

Classification ETIM 5

• ID de classe ETIM 5.0 : EC001578
• ETIM 5.0 Class-Description: Câble flexible

Classification ETIM 6

• ID de classe ETIM 6.0 : EC001578
• ETIM 6.0 Class-Description: Câble flexible

Code d’identification de base

• Jusqu’à 5 cœurs : codés par couleur selon VDE 0293-308, voir l’annexe T9
• À partir de 6 cœurs: noir avec des chiffres blancs

Échouage de conducteur

• Fil fin selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Mouvement de torsion en WTG

• TW-0 et TW-2, voir l’annexe T0

Rayon de pliage minimal

• Déplacé: 6 x Diamètre extérieur
• Installation fixe: 4 x Diamètre extérieur

Tension nominale

• U0/U : 450/750 V

Tension d’essai

• 2500 V CA

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Note actuelle

• Selon IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Plage de température

• Occasionnellement déplacé : -40°C à +90°C
• Installation fixe : -50°C à +90°C
