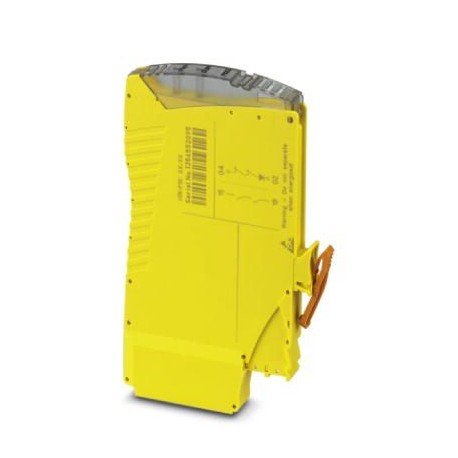

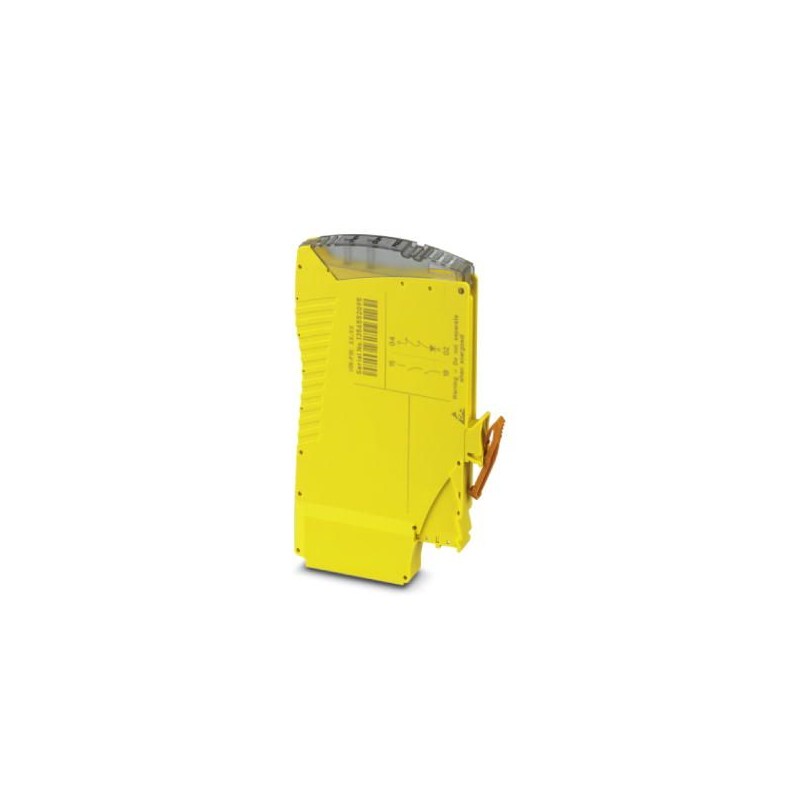

IOA-PSR-PS22-1NO-1NC-24DC 2702971 PHOENIX CONTACT Relais de couplage
IOA-PSR-PS22-1NO-1NC-24DC
2702971
PHOENIX_CONTACT
Relais de couplage
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent deux mille neuf cent soixante et onze |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626510941 |
| Poids par Pièce (hors emballage) | 51.090 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille neuf cent |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (respecter le déclassement) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | 75 % (en moyenne, 85% rarement, sans condensation) |
| Max. admissible d'humidité (stockage/transport) | 75 % (en moyenne, 85% rarement, sans condensation) |
| L'altitude Maximum | ≤ 2000 m (au-Dessus du niveau de la mer) |
Alimentation
| Nominale du circuit de commande tension d'alimentation US | 24 V DC -20 % / +25 % |
|---|---|
| Nominale courant d'alimentation IS | typ. 25 mA |
| La consommation d'énergie à US | typ. 0.77 W |
| Courant d'appel | typ. 100 mA (Δt s) |
| Temps de filtrage de | max. 3 ms (au niveau des broches 05/06 en cas de creux de tension à l'Us) |
| max. 3 ms (au niveau des broches 05/06; faible test de largeur d'impulsion) | |
| ≥ 50 ms (au niveau des broches 05/06; faible test de largeur d'impulsion) | |
| max. 17 ms (au niveau des broches 05/06; haute-test de largeur d'impulsion) | |
| ≥ 600 ms (au niveau des broches 05/06; haute-test de largeur d'impulsion) | |
| Diagnostic de la tension d'alimentation UD | 24 V DC -20 % / +25 % (sur la broche 04) |
| Courant d'entrée à l'universitéD | 7 mA (broches 04/03 pour UD; + 100 mA en fonction de la charge sur la broche 02) |
| Courant d'appel à UD | typ. 200 mA (Δt D) |
| Le circuit de protection | Protection contre les surtensions 35 V suppresseur à diode (broches 05/06)33 V suppresseur à diode (broches 04/03)35 V suppresseur à diode (broches 02/03) |
| L'inversion de polarité protection nominale du circuit de commande tension d'alimentation et de diagnostic de la tension d'alimentation |
Sorties relais: l'activation de la voie de courant
| Nom de sortie | Activation de la voie de courant |
|---|---|
| Description de la sortie | liés à la sécurité, N/O contacts |
| Nombre de sorties | 1 (undelayed) |
| Type de Contact | 1 activation de la voie de courant |
| Matériau de Contact | AgSnODeux |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC/DC (Observer la courbe de charge) | |
| La limitation de courant continu | 3 Un (observer déclassement) |
| Courant d'appel | min. 3 mA |
| max. 3 Un | |
| La Sq. Total de l'actif | 9 UnDeux(observer déclassement) |
| Capacité de commutation | min. 60 mW |
| Service mécanique de la vie | 10x 10Sixcycles |
| Capacité de commutation selon la norme IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (230 V (AC15)) | |
| Fusible de sortie | 3 A gL/gG |
Sorties relais: retour du courant/de signalisation de chemin de
| Nom de sortie | Chemin d'accès en cours de Confirmation |
|---|---|
| Description de la sortie | Liées à la sécurité N/C contacts |
| Nombre de sorties | 1 (undelayed) |
| Type de Contact | 1 chemin d'accès en cours de confirmation |
| Matériau de Contact | AgCuNi, + Ua |
| Tension de commutation | min. 19,2 V DC |
| max. 30 V DC | |
| La limitation de courant continu | 100 mA |
| Courant d'appel | min. 1 mA |
| max. 100 mA | |
| Capacité de commutation | min. 20 mW |
| Fusible de sortie | 150 mA Rapide |
Fois
| Typique de l'heure de ramassage à NOUS | 150 ms (lorsqu'il est contrôlé via les broches 05/06) |
|---|---|
| De sortie typique de temps à NOUS | 30 ms (lorsqu'il est contrôlé via les broches 05/06) |
| Le temps de récupération | 500 ms |
Général
| Type de relais | Relais électromécanique avec force contacts guidés en conformité avec la norme CEI/EN 61810-3 (EN 50205) |
|---|---|
| Nominale mode de fonctionnement | 100% facteur de marche |
| Poids Net | 51.09 g |
| Position de montage | la verticale ou à l'horizontale |
| Type de montage | Plug-in de montage |
| Instructions de montage | Voir courbe de derating |
| Degré de protection | IP20 |
| Min. degré de protection de l'inst. emplacement | IP54 |
| Matériau du boîtier | PA 6.6 |
| Couleur du boîtier | jaune |
| Affichage de l'état de | 2 x LED bi-couleur (vert, rouge) |
Liés à la sécurité des données de caractéristique
| Catégorie d'arrêt | Zero |
|---|---|
| Désignation | La norme CEI 61508 Forte demande |
| Niveau d'Intégrité de sécurité (SIL) | 3 ( |
| Désignation | La norme CEI 61508 Faible demande |
| Niveau d'Intégrité de sécurité (SIL) | 3 ( |
| Désignation | EN ISO 13849 |
| Niveau de Performance (PL) | e |
| Catégorie | Quatre |
| Désignation | EN 62061 |
| Niveau d'Intégrité de sécurité Revendication Limite (SIL CL) | Trois |
| Désignation | FR 50156-2 |
| Niveau d'Intégrité de sécurité (SIL) | 3 (Référence IEC 61508) |
Les normes et les Règlements
| Désignation | Air dégagements d'air et de fuite entre les circuits de puissance |
|---|---|
| Normes/règlements | DIN EN 50178, EN 60079-15 |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc/isolation | Isolation de base 4 kV entre tous les chemins actuels et de logement |
| Isolation de sécurité, 6 kV à isolation renforcée par le circuit de commande (05/06) et des diagnostics circuit (03/04/02) pour l'activation de la voie de courant (15/19) | |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| Choc | 15 g (dans le cas continu, le stress causé par un choc, contactez réactions sont possibles.) |
| Vibrations (fonctionnement) | 10 Hz ...150 Hz, 2g |
| La conformité | CE-conforme |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million trois cent soixante et onze mille neuf cent uneCl@ss 6.0Vingt sept million trois cent soixante et onze mille huit cent dix neufeCl@ss 8.0Vingt sept million trois cent soixante et onze mille huit cent dix neufeCl@ss 9.0Vingt sept million trois cent soixante et onze mille huit cent dix neuf
