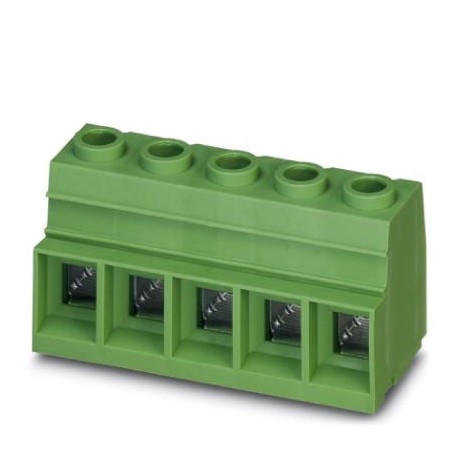

MKDSP 25/ 4-15,00 GY BDWH:1-4 1755062 PHOENIX CONTACT Bornier PCB
MKDSP 25/ 4-15,00 GY BDWH:1-4
1755062
PHOENIX_CONTACT
25
Bornier PCB
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent cinquante cinq mille soixante deux |
|---|---|
| Unité d'emballage | 25 pc |
| Quantité d'ordre Minimum | 25 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356332132 |
| Poids par Pièce (hors emballage) | 82.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | SK (Slovaquie) |
Propriétés de l'élément de
| Brève description de l'article | Bornier PCB |
|---|---|
| Une gamme d'articles | MKDSP 25 |
| Hauteur | 15 mm |
| Nombre de postes | Quatre |
| Méthode de connexion | Connexion à vis avec une tension de manche |
| Route de tête de vis | Philipps cabine avec fente tournevis Torx (H1L) |
| Filet de vis | M5 |
| Type de montage | Vague de soudure |
| La disposition des broches de | Linéaire 2x2 épinglage |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | Cents vingt cinq |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Nominale tension de choc (III/2) | 8 kV |
Capacité de connexion
| Chef de section transversale solide | 0,5 mm2 ... 35 mm2 |
|---|---|
| Chef de section flexible | 0,5 mm2 ... 35 mm2 |
| Chef de section AWG / kcmil | 20 2 ... |
| Chef de section transversale souple, avec embout sans manchon en plastique | 1 ... 35 mm2 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 1,5 mm2 ... 35 mm2 |
| 2 conducteurs de même section transversale, solide | 0,5 mm2 ... 6 mm2 |
| 2 conducteurs de même section transversale, flexible | 0,5 mm2 ... 6 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon en plastique | 0,5 mm2 ... 4 mm2 |
| 2 conducteurs de même section transversale, brin, avec les deux bagues avec manchon en plastique | 0,5 mm2 ... 16 mm2 |
| Dénudage des conducteurs | 18 mm |
| Couple | 2,5 Nm ... 4,5 Nm (≤ 25 mm2 = 2,5 Nm; 35 mm2 = 4,5 Nm) |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | Plaqué d'étain |
| Surface métallique de point terminal (couche supérieure) | L'étain (5 - 7 µm Sn) |
| Surface du métal à souder surface (couche supérieure) | L'étain (5 - 7 µm Sn) |
Fiche de données de logements
| Matériau isolant | PA |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dimensions du dessin | |
|---|---|
| Longueur [ l ] | 31 mm |
| Largeur [ w ] | 60 mm |
| Hauteur [ h ] | 43.5 mm |
| Hauteur | 15 mm |
| Hauteur (sans soudure de pin) | 39 mm |
| Soudez les broches [P] | 4.5 mm |
| Pin dimensions | 1.2 x 1.2 mm |
| Dimension d'un | 45 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Vingt cinq |
| Dénomination unités d'emballage | Les pc. |
| Externe type d'emballage | Carton |
| État à la livraison | De serrage ouvert de l'espace |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Pull-out test
| Pull-out test | IEC 60998-2-1:1990-04 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | 0,5 mm2 / solide / > 30 N |
| 0,5 mm2 / flexible / > 30 N | |
| 35 mm2 / solide / > 190 N | |
| 25 mm2 / flexible / > 135 N |
Tests électriques
| Courant nominal | Cents vingt cinq |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Nominale tension de choc (III/2) | 8 kV |
Air dégagements d'air et de fuite
| Matériau isolant groupe | J' |
|---|---|
| Tension | 1000 V |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Nominale tension de choc (III/3) | 8 kV |
| Nominale tension de choc (III/2) | 8 kV |
| Nominale tension de choc (II/2) | 8 kV |
Test de Vibration
| Résistance au vieillissement, à des conditions d'humidité, à la pénétration d'objets solides et à des infiltrations d'eau | Test passé la norme CEI 60998-2-1:1990-04 168 h/100°C 48 h à 30 °C/92 % |
|---|---|
| Résultat du Test | Test réussi |
| Les spécifications de Test | IEC 60998-2-1:1990-04 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
Résistance au vieillissement, l'humidité et la pénétration de solides
| Résultat du Test | Test réussi |
|---|---|
| Les spécifications de Test | IEC 60998-2-1:1990-04 |
| La chaleur sèche | 168 h/100°C |
| La chaleur humide | 48 h à 30 °C/92 % |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents onzeeCl@ss 4.1Vingt sept million cents quarante et une mille cents neufeCl@ss 5.0Vingt sept million cents quarante et une mille cents quatre vingt dixeCl@ss 5.1Vingt sept million deux cent soixante et une mille centeCl@ss 6.0Vingt sept million deux cent soixante et une mille centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent uneCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent un
UNSPSC 6.01Trente million deux cent onze mille huit cent unUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 11Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent trente deuxUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent trente deux
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
