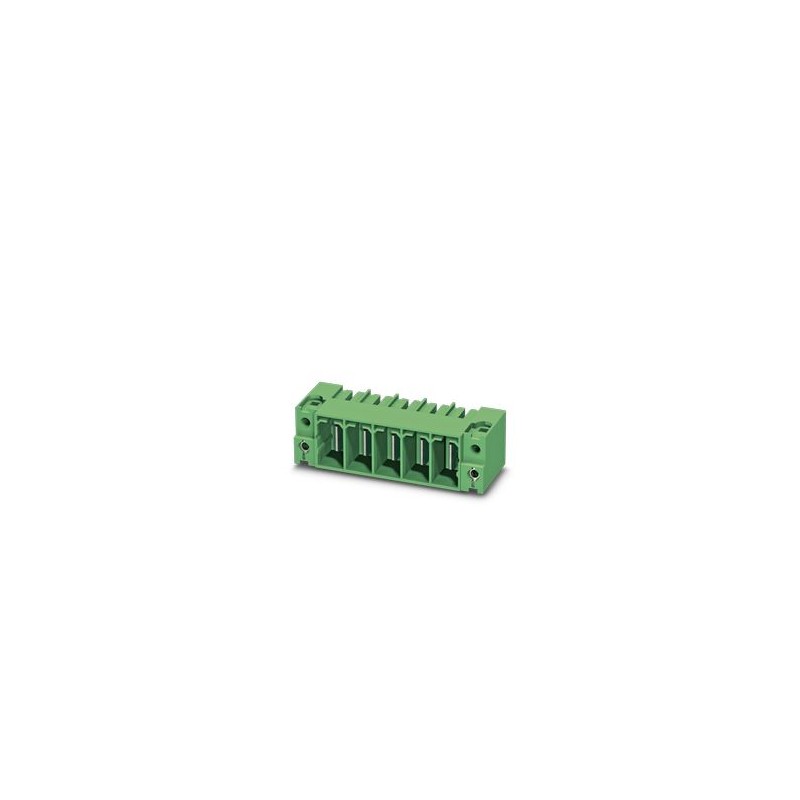

PC 35 HC/ 4-GF-15,00 BB 1781175 PHOENIX CONTACT Connecteur pour C.I.
PC 35 HC/ 4-GF-15,00 BB
1781175
PHOENIX_CONTACT
Connecteur pour C.I.
Carte de circuit imprimé du boîtier de base, section nominale: 35 mm², couleur: vert, courant nominal: 125 A, tension de dimensionnement (III/2): 1000 V, contacts de surface: étain, type de contact: mâle, Nombre de potentiels: 4, Nombre de rangées: 1,Nombre de pôles par rangée: 4, Nombre de connexions: 4, famille d’articles: PC 35 HC / .. -GF, pas: 15 mm, montage: Soudage à la vague, disposition des broches: Disposition des broches linéaires, longueur des broches [P]: 4,6 mm, Stecksystem: POWER COMBICON 35, Verrouillage: Serrure à vis, type d’emballage: boîte emballée
Embase de circuit imprimé, section nominale: 35 mm2, coloris: vert, intensité nominale: 125 A, tension de référence (III/2): 1000 V, surface des contacts: étain, type de contact: Mâle, nombre de potentiels: 4, nombre de rangées: 1, nombre de pôles: 4, nombre de connexions: 4, gamme d'articles: PC 35 HC/..-GF, pas: 15 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 4,6 mm, nombre de picots par potentiel: 3, système débrochable: COMBICON PC 35, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage à vis, type de fixation: Bride filetée, type de conditionnement: emballé dans un carton
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type | Embase |
| Ligne de produits | COMBICON Connectors XL |
| Type de produit | Embase de circuit imprimé |
| Gamme de produits | PC 35 HC/..-GF |
| Nombre de pôles | 4 |
| Pas | 15 mm |
| Nombre de connexions | 4 |
| Nombre de rangées | 1 |
| Bride de fixation | Bride filetée |
| Nombre de potentiels | 4 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 3 |
| Intensité nominale IN | 125 A |
| Tension nominale UN | 1000 V |
| Degré de pollution | 3 |
| Résistance de contact | 0,12 mΩ |
| Tension de référence (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Fixation pour le connecteur mâle | |
| Couple de serrage | 0,8 Nm |
| Fixation sur la cloison traversante | |
| Couple de serrage | 1 Nm |
| Vis | 1700368 DFK-PC 35 SS |
| Fixation sur le circuit imprimé | |
| Couple de serrage | 1 Nm |
| Vis | 1700368 DFK-PC 35 SS |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | plaquage argent galvanique |
| Surface métallique zone de contact (couche supérieure) | Argent (4 - 8 µm Ag) |
| Surface métallique zone de soudage (couche supérieure) | Argent (4 - 8 µm Ag) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PBT |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | ≥175 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Dessin coté |  |
| Pas | 15 mm |
| Largeur [w] | 84,4 mm |
| Hauteur [h] | 33,1 mm |
| Longueur [l] | 38 mm |
| Hauteur de montage | 28,5 mm |
| Longueur du picot de soudage [P] | 4,6 mm |
| Dimensions des picots | 2,4 x 2,5 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 11,00 mm |
| Diamètre de perçage | 3,6 mm |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN CEI 60512-7:1994-05 (caractère unique) |
| Résultat | Essai réussi |
| Utilisation des porte-contacts | |
| Spécification de contrôle | DIN CEI 60512-8:1994-05 |
| Porte-contacts utilisé Exigence >20 N | Essai réussi |
| Forces d'enfichage et de retrait | |
| Résultat | Essai réussi |
| Nombre de cycles | 50 |
| Force d'enfichage par pôle env. | 15 N |
| Force de retrait par pôle env. | 11 N |
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 6 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | 1012Ω |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | IIIa |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI ≥175 jusqu'à <400 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 16 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 10 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 10 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Vitesse de balayage | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Essai de durée de vie | |
| Spécification de contrôle | DIN IEC 60512-5:1994-05 |
| Tension de tenue aux chocs au niveau de la mer | 9,8 kV |
| Résistance de passage R1 | 0,12 mΩ |
| Résistance de passage R2 | 0,15 mΩ |
| Nombre de cycles d'enfichage | 50 |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 4,26 kV |
| Chocs | |
| Spécification de contrôle | DIN EN 61373 (VDE 0115-106):1999-11 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
