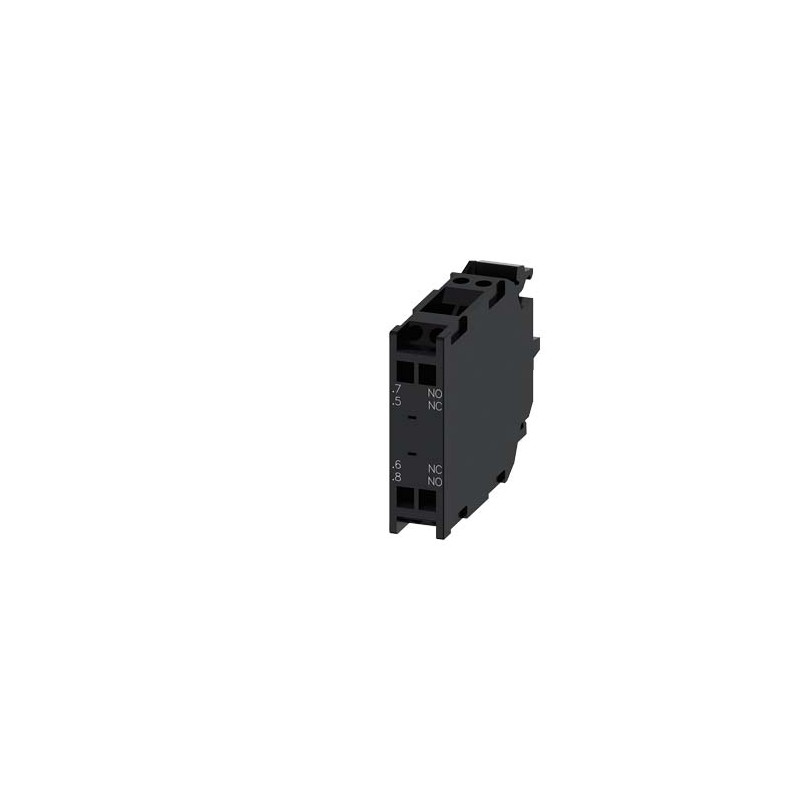

3SU1400-1AA10-3GA0 SIEMENS module de contact avec 2 éléments de contact 1 NO act. avancée / 1 NF act. retard.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1400-1AA10-3GA0 SIEMENS module de contact avec 2 éléments de contact 1 NO act. avancée / 1 NF act. retard..

3SU1400-1AA10-3GA0

SIEMENS

module de contact avec 2 éléments de contact 1 NO act. avancée / 1 NF act. retardée Bornes à ressort, pour fixation sur plaque frontale

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $10.43
Prix unitaire: $10.43

Quantité Prix
1+$10.43
2+$10.43
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000041 - Bloc de contact auxiliaire

Valeur Unité
douille (EF000048) -
modèle (EF000010) -
mode de pose (EF000003) -
nombre d'interrupteurs de signal d'erreur (EF007613) -
nombre de contacts en tant qu'inverseurs (EF008257) 1
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant que contacts à ouverture (EF008255) 1
courant de fonctionnement nominal CA-15, 230 V (EF001385) 4A
finition du raccordement électrique (EF003961) raccordement par borne à ressort


module de contact avec 2 éléments de contact 1 NO act. avancée / 1 NF act. retardée Bornes à ressort, pour fixation sur plaque frontale
nom de marque produitSIRIUS ACT
désignation du produitModule de contact
désignation type de produit3SU1
Caractéristiques techniques générales
● Fonction produit Manœuvre positive d'ouvertureOui
Tension d'isolement
● Valeur assignée500 V
Degré de pollution3
Type de tension
● de la tension d'emploiAC/DC
● de la tension d'entréeCA/CC
Tension de tenue aux chocs Valeur assignée6 kV
● Indice de protection IP du boîtierIP40
● Indice de protection IP de la borne de raccordementIP20
Tenue aux chocs
● selon CEI 60068-2-27Onde demi-sinus 50g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
Tenue aux vibrations
● selon CEI 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
Fréquence de manœuvres max.3 600 1/h
Durée de vie mécanique (cycles de manœuvre)
● typique10 000 000
Durée de vie électrique (Cycles de manœuvre)
● typique10 000 000
Courant thermique10 A
désignation du matériel selon CEI 81346-2:2009S
désignation du matériel selon EN 61346-2S
Courant permanent du disjoncteur caractéristique C10 A
Tension d'emploi
● pour CA
— pour 50 Hz Valeur assignée5 ... 500 V
— pour 60 Hz Valeur assignée5 ... 500 V
● pour CC
— Valeur assignée5 ... 500 V
Electronique de puissance
Fiabilité de contactUn contact défaillant sur 100 millions (17 V, 5 mA), un contact défaillant sur 10 millions (5 V, 1 mA)
Circuit auxiliaire
Type du contact des contacts auxiliairesAlliage d'argent
Nombre de contacts NF pour contacts auxiliaires1
● à commutation retardée1
Nombre de contacts NO pour contacts auxiliaires1
● à commutation anticipée1
Courant d'emploi pour AC-12
● pour 24 V Valeur assignée10 A
● pour 48 V Valeur assignée10 A
● pour 110 V Valeur assignée10 A
● pour 230 V Valeur assignée8 A
● pour 400 V Valeur assignée6 A
Courant d'emploi
● pour AC-15 pour 24 V Valeur assignée6 A
● pour AC-15 pour 48 V Valeur assignée6 A
● pour AC-15 pour 110 V Valeur assignée6 A
● pour AC-15 pour 230 V Valeur assignée4 A
● pour AC-15 pour 400 V Valeur assignée3 A
● pour AC-15 pour 500 V Valeur assignée1,4 A
Courant d'emploi pour DC-12
● pour 24 V Valeur assignée10 A
● pour 48 V Valeur assignée5 A
Courant d'emploi pour DC-13
● pour 24 V Valeur assignée3 A
● pour 48 V Valeur assignée1,5 A
● pour 110 V Valeur assignée0,7 A
● pour 230 V Valeur assignée0,3 A
● pour 400 V Valeur assignée0,1 A
● pour 500 V Valeur assignée0,1 A
Raccordements/ Bornes
● type du raccordement électriqueraccordement par borne à ressort
Type de sections de câble raccordables
● âme massive sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● âme souple avec embouts2x (0,25 ... 0,75 mm²)
● âme souple sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● pour câbles AWG2x (24 ... 16)
Conditions ambiantes
● température ambiante en service-25 ... +70 °C
● Température ambiante à l'entreposage-40 ... +80 °C
Catégorie d'environnement en service selon CEI 607213M6, 3S2, 3B2, 3C3 (sans brouillard salin), 3K6 (humidité relative de l'air 10 ... 95%, sans condensation en service)
Montage/ fixation/ dimensions
Mode de fixationmontage sur plaque frontale
● des modules et accessoiresFixation sur panneau de commande
hauteur36 mm
largeur9,8 mm
profondeur49,7 mm
Certificats/ homologations
General Product ApprovalDeclaration of Conformity

CCC

UL

KC

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :19-08-2020


Produit
Numéro d'article3SU1400-1AA10-3GA0
Description d'articlemodule de contact avec 2 éléments de contact 1 NO act. avancée / 1 NF act. retardée Bornes à ressort, pour fixation sur plaque frontale
Famille de produitModules
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLBO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.018 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage95.00 x 159.00 x 20.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209951037
UPC804766526718
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5452
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-13-02
eClass7.127-37-13-02
eClass827-37-13-02
eClass927-37-13-02
eClass9.127-37-13-02
ETIM4EC000041
ETIM5EC000041
ETIM6EC000041
ETIM7EC000041
UNSPSC1539-12-22-21

Datasheet - PDF

▲
