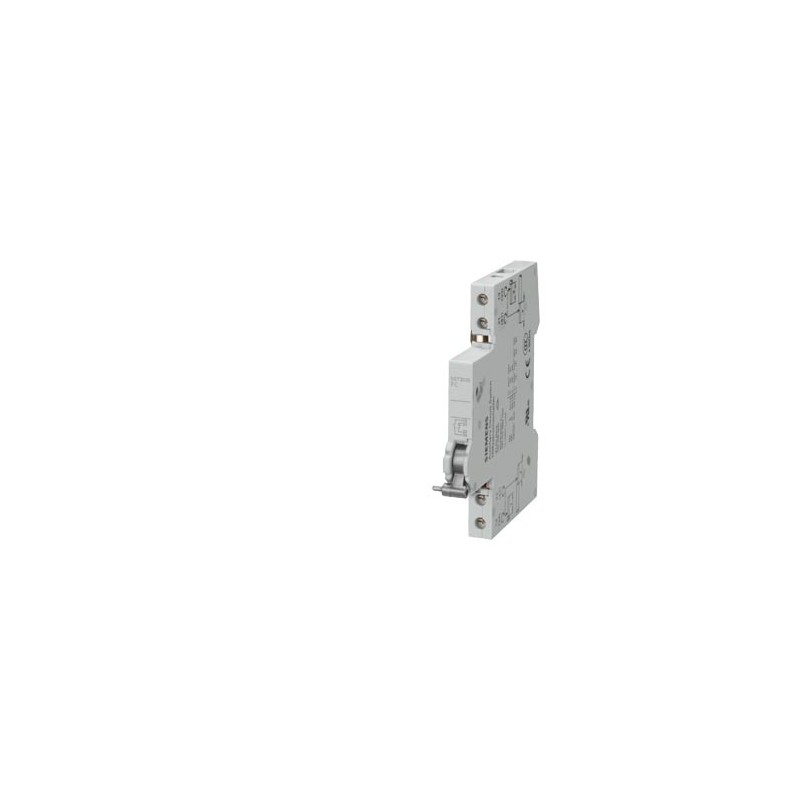

5ST3020 SIEMENS Bloc de signalisation de défaut 1 NO +1 NF, pour disjoncteur 5SL, 5SY, 5SP FI/LS 5SU1, FI 5S.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5ST3020 SIEMENS Bloc de signalisation de défaut 1 NO +1 NF, pour disjoncteur 5SL, 5SY, 5SP FI/LS 5SU1, FI 5S..

5ST3020

SIEMENS

Bloc de signalisation de défaut 1 NO +1 NF, pour disjoncteur 5SL, 5SY, 5SP FI/LS 5SU1, FI 5SV (connecteur de poignée 5ST3805-1 obligatoire pour 5SU1)

Plus de détails


Appareillage modulaire monté en face avant d'enveloppe > Bloc de contact auxiliaire pour tableau de distribution

PROTECTION EN BASSE TENSION > D'autres appareils modulaires

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $74.98
Prix unitaire: $74.98

Quantité Prix
1+$74.98
2+$67.94
3+$62.32
4+$59.14
5+$57.49
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Bloc de signalisation de défaut 1 NO +1 NF, pour disjoncteur 5SL, 5SY, 5SP FI/LS 5SU1, FI 5SV (connecteur de poignée 5ST3805-1 obligatoire pour 5SU1)
Version
nom de marque produitSENTRON
désignation du produitContact de signalisation de défaut
version du produità monter
version du produit / ajouté en usineNon
durée de vie électrique (Cycles de manœuvre) / typique10 000
Tension
tension d'isolement / valeur assignée440 V
tension de tenue aux chocs / valeur assignée4 kV
Tension d'alimentation
tension d'alimentation / pour DC / valeur assignée
● min.12 V
tension d'emploi
● valeur assignée400 V
● pour AC / valeur assignée / min.12 V
● pour DC / valeur assignée / min.12 V
fréquence de service50 / 60 Hz
degré de protection IPIP20
Courant de commande
type de tension / de la tension de commandeAC/DC
Détails sur le produit
constituant du produit
● bloc de signalisation de défautOui
nombre de contacts de signalisation de défaut1
nombre de contacts NF1
nombre de contacts NO1
nombre d'inverseurs0
extension produit / montableuniversel
extension produitContact de signalisation de défaut
Liens
section de câble raccordable
● min.0,5 mm²
● max.2,5 mm²
couple de serrage / pour bornes à vis
● max.1 N·m
type de sections de câble raccordables / pour câbles AWG24 ... 12
Conception mécanique
hauteur90 mm
largeur9 mm
profondeur70 mm
nombre d'unités modulaires de largeur0,5
poids net56 g
Conditions environnementales
normeIEC/EN60947-5-1; IEC/EN62019
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage
● min. admissible-40 °C
● max. admissible75 °C

Téléchargements et manuels

General Product Approval

CCC

Confirmation

UR

VDE

Miscellaneous

EAC

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

DNV / Det Norske Veritas

LR (Lloyds Register)

Miscellaneous

Railway

Vibration and Shock

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
12/05/2022


Données supplémentaires

Produit
Numéro d'article5ST3020
Description d'articleBloc de signalisation de défaut 1 NO +1 NF, pour disjoncteur 5SL, 5SY, 5SP FI/LS 5SU1, FI 5SV (connecteur de poignée 5ST3805-1 obligatoire pour 5SU1)
Famille de produitÉquipements complémentaires
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AD
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)55 Jour(s)
Poids Net par quantité0.065 kg
Dimension emballage82.00 x 92.00 x 18.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869187433
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5506
Group CodeP310
Pays d'origineInde
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-14-35-02
eClass7.127-14-35-02
eClass827-14-35-02
eClass927-14-35-02
eClass9.127-14-35-02
ETIM5EC001286
ETIM6EC001286
ETIM7EC001286
ETIM8EC001286
IDEA44744
UNSPSC1539-12-15-22

Données ETIM

ETIM: EC001286 - Bloc de contact auxiliaire pour tableau de distribution

Valeur Unité
montage d'appareils (EF007826) FI/LS et disjoncteur
dispositif auxiliaire (EF008146) commutateur auxiliaire / interrupteur de signal d'erreur
monté en usine (EF002581) false
largeur de construction (TE) (EF003569) 0.5
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant que contacts à ouverture (EF008255) 1
nombre de contacts en tant qu'inverseurs (EF008257) 0
nombre d'interrupteurs de signal d'erreur (EF007613) 1
courant de commutation assigné (EF006706) -A
tension assignée (Ue) (EF000228) -V
type de tension d'actionnement (EF008242) AC/DC
avec autotest avec fonction courant de défaut (EF008727) -
adapté au nombre de pôles max. de l'unité de contact principale (total) (EF008729) -
adapté à l'intensité de courant max. de l'unité de contact principale (EF008730) -A
