> EATON - MOELLER>Quadri modulari - industriali >FBSMV-40/2/01-S 170240 ELECTRIC Blocco Differenziale Per il VISO, 40A, 2P, 100mA, tipo S
Prodotto precedente Prodotto successivo

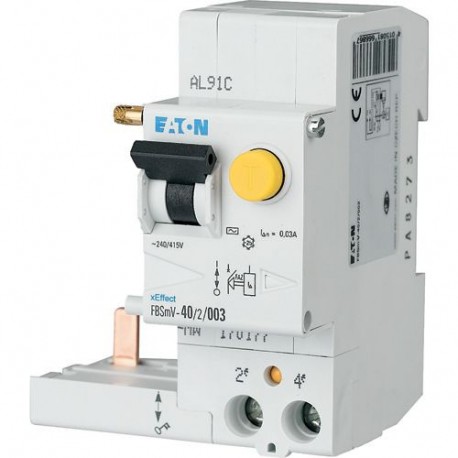

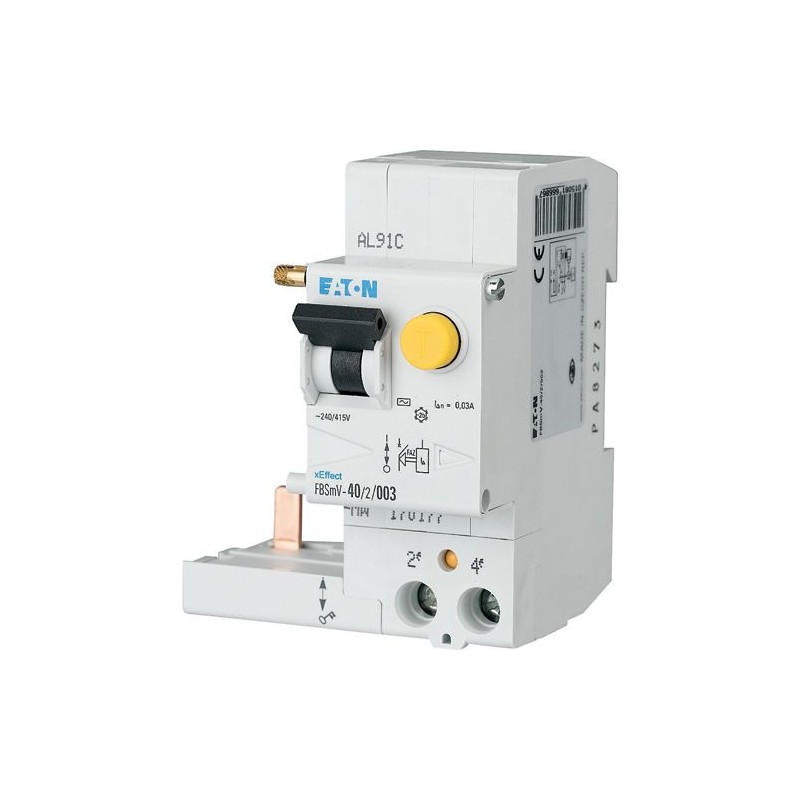

FBSMV-40/2/01-S 170240 EATON ELECTRIC Blocco Differenziale Per il VISO, 40A, 2P, 100mA, tipo S Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FBSMV-40/2/01-S 170240 EATON ELECTRIC Blocco Differenziale Per il VISO, 40A, 2P, 100mA, tipo S

FBSMV-40/2/01-S

170240

Y7-170240

EATON-MOELLER

Blocco Differenziale Per il VISO, 40A, 2P, 100mA, tipo S

Blocco differenziale xEffect per FAZ, 40A, 2P, 100mA, Tipo S

Componenti per la distribuzione Eaton. Sganciatore termico dell’interruttore differenziale puro per FAZ, 40 A, 2 p, 100 mA, tipo S

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $202.59
Prezzo unitario: $202.59

Quantità Prezzo
1+$202.59
2+$198.57
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FBSmV RCCB add-on unit
Sigla catalogo
170240
EAN
4015081667437
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
75 mm
Larghezza prodotto
70 mm
Peso prodotto
0.197 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
IEC/EN 61009
Codice modello
FBSMV-40/2/01-S

Specifiche del prodotto

Tipo
Suggerimento temperatura ambiente: A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Caratteristiche speciali
Applicazione
  • Quadro elettrico per applicazioni commerciali avanzate e industriali
  • xEffect - Apparecchiature per applicazioni industriali e commerciali avanzate
Valore nominale intensità di corrente
40 A
Caratteristiche
Protezione selettiva
dispositivi supplementari possibili
unità di protezione da corrente residua aggiuntiva
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Dispositivo di interblocco
Carcassa
45 mm
Classificazione frequenza
50 Hz
Grado di inquinamento
2
Utilizzato con
Tipo S
FBSmV
unità di protezione da corrente residua aggiuntiva
Metodo di montaggio
Guida DIN
avvitato con FAZ in esecuzione non separabile
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Dissipazione apparecchiature, dipendente da corrente
13 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente nominale ammissibile di breve durata (lcw)
0 kA
10 kA
Larghezza integrata (numero di unità)
70 mm (2 SU)
Spessore materiale busbar
0,8 mm - 2 mm
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti di sollevamento
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70 mm
Sezione del conduttore collegabile (multifilo) - max
35 mm²
Sezione del conduttore collegabile (multifilo) - min
0.75 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
0.75 mm²
Valori nominali corrente di guasto
100 mA
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Grado di protezione
IP20, IP40 con custodia idonea
IP20
Corrente di tenuta a impulsi
Resistente alla corrente impulsiva 5 kA
Numero di poli
A due poli
Tipo corrente di dispersione
AC
Tipo di sensibilità
Sensibile a corrente alternata (AC)
Corrente di guasto nominale - max
0.1 A
Corrente di guasto nominale - min
0.1 A
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Tensione nominale di esercizio (Ue) - max
240 V
Dissipazione statica indipendente dalla corrente
0 W
Capacità corrente di spunto
5 kA
Tensione nominale - max
415 V
Tensione nominale - min
240 V
Larghezza in base al numero di distanziali modulari
4
Tempo d'intervento
Disattivazione selettiva
ritardo di 40 ms - spegnimento selettivo
Potenza nominale di cortocircuito
Uguale a FAZ connesso fino a max. 10 kA
Black-out
3.1 W

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
FBSMV-40/2/01-S Y7-170240 170240 FR_170161.pdf 416 Kbytes FBSMV-40/2/01-S Y7-170240 170240 FR_170161.pdf
