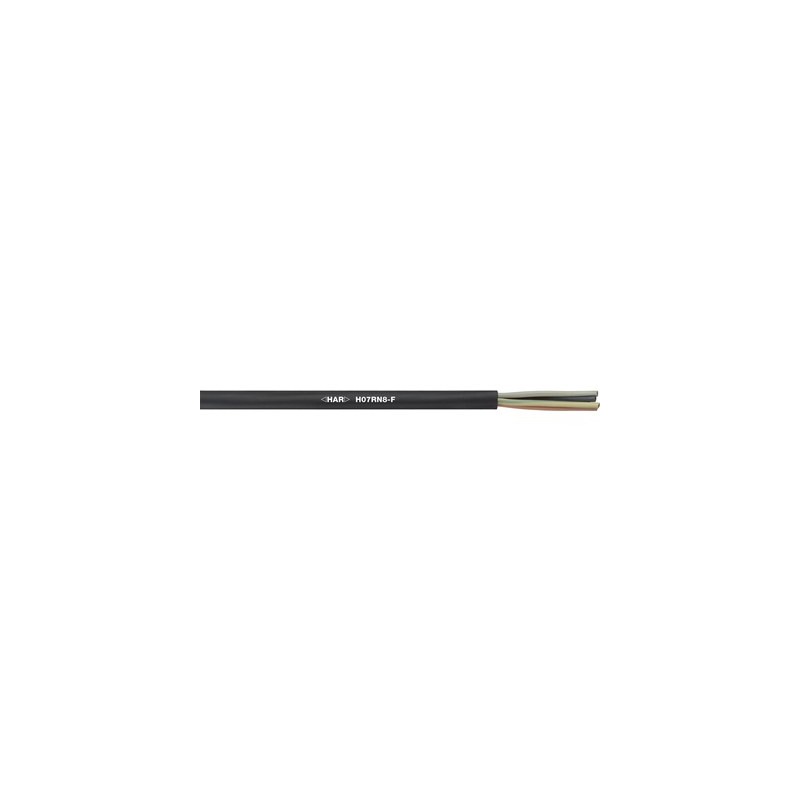

1600614 LAPP H07RN8-F 4G16

Vantaggi

• Per immersione secondo i campi applicativi degli standard, es. EN 50565-2
• Secondo EN 50565-2, l'immersione è proibita nelle aree con traffico navale, correnti d'acqua e pericoli meccanici
• Forti sollecitazioni
• Versioni conformi <HAR> con collaudo e marchio di certificazione per l'assegnazione rapida delle approvazioni per applicazioni nell'area Europea CENELEC

Applicazione

• Per ambinete asciutti o umidi, all'aperto e in acque industriali secondo EN 50565-2
• Per il collegamento di apparecchiature elettriche mobili in acque industriali
• Impiego con pompe ad immersione
• Immersione fino a 10m secondo standard AD8

Caratteristiche del prodotto

• Autoestinguente secondo IEC 60332-1-2
• Resistente agli oli secondo EN 60811-404
• Flessibile

Riferimenti normativi/approvazioni

• Cavo <HAR> secondo EN 50525-2-21

Costruzione

• Fili di rame nudo
• Isolamento del conduttore in gomma EI 4
• Guaina esterna in gomma EM 2

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Fino a 5 conduttori: secondo VDE 0293-308 tabella T9
• Da 6 conduttori in su: neri con numerazione bianca

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• da 4 a 8 x diametro esterno (EN 50565-1)

Tensione Nominale (V)

• U₀/U: 450/750 V

Tensione di prova

• 2500 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Corrente nominale (A)

• VDE 0298 parte 4
  EN 50565-1 / VDE 0298-565-1
• EN 50565-1/ VDE 0298-565-1

Campo di temperatura

• posa fissa: da -40 a + 60 ° C
  movimento occasionale: da -25°C a +60°C"
• Max. temperatura dell'acqua: +40°C
