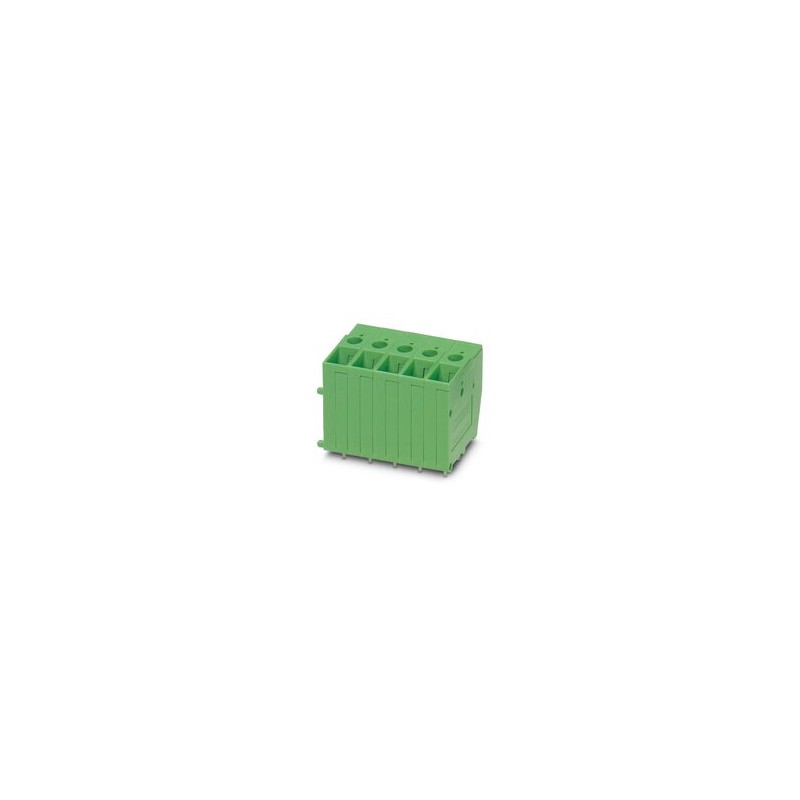

FRONT 4-V-7,62- 5 BD:L1-PE TS 1759806 PHOENIX CONTACT PCB terminal block
FRONT 4-V-7,62- 5 BD:L1-PE TS
1759806
PHOENIX_CONTACT
PCB terminal block
Morsetto per circuiti stampati, corrente nominale: 32 A, tensione di dimensionamento (III/2): 630 V, sezione nominale: 4 mm2, numero di file: 1, numero di poli per fila: 5, serie di prodotti: FRONT 4-V, passo: 7,62 mm, tipo di connessione: Connessione a vite frontale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 90 °, Layout Pin: Piedinatura doppia lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo | Morsetto per circuiti stampati componibile |
| Linea di prodotti | COMBICON Terminals L |
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | FRONT 4-V |
| N. poli | 5 |
| Passo | 7,62 mm |
| Numero di file | 1 |
| Layout pin | Piedinatura doppia lineare |
| Numero di pin di saldatura per potenziale | 2 |
Caratteristiche elettriche
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 630 V |
| Grado d'inquinamento | 3 |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Dati di collegamento
| Tecnologia di connessione | |
| Tipo | Morsetto per circuiti stampati componibile |
| Sezione nominale | 4 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a vite frontale |
| Sezione conduttore rigida | 0,5 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 6 mm² |
| Sezione conduttore AWG | 20 ... 10 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 4 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1 mm² |
| Lunghezza del tratto da spelare | 14 mm |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Montaggio
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Piedinatura doppia lineare |
| Collegamento | Connessione a vite frontale |
Indicazioni materiale
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore () | () |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Dimensioni
| Disegno quotato |  |
| Passo | 7,62 mm |
| Lunghezza [l] | 27 mm |
| Altezza di installazione | 26 mm |
| Lunghezza codoli a saldare [P] | 5 mm |
| Dimensioni dei codoli | 1 x 0,8 mm |
| Design del circuito stampato | |
| Diametro foro | 1,3 mm |
Controlli meccanici
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Risultato | Controllo superato |
| Prova di trazione | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,5 mm² / rigido / > 30 N |
| 0,5 mm² / flessibile / > 30 N | |
| 6 mm² / rigido / > 80 N | |
| 4 mm² / flessibile / > 60 N | |
| Prova della coppia | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
Controlli elettrici
| Test temperatura ambientale | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Resistenza di isolamento tra poli contigui | 109Ω |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 500 V |
| Tensione impulsiva nominale (III/3) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 6,3 mm |
| Tensione di isolamento di nominale (III/2) | 630 V |
| Tensione impulsiva nominale (III/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 5,5 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
Condizioni ambientali e della vita elettrica
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6:1996-05 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocità sweep | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Informazioni sull'imballaggio
| Confezione | confezionato nel cartone |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
