MKDS 5/ 9-7,62 BEIGE SO1 BD:NZ
1890947
PHOENIX_CONTACT
25

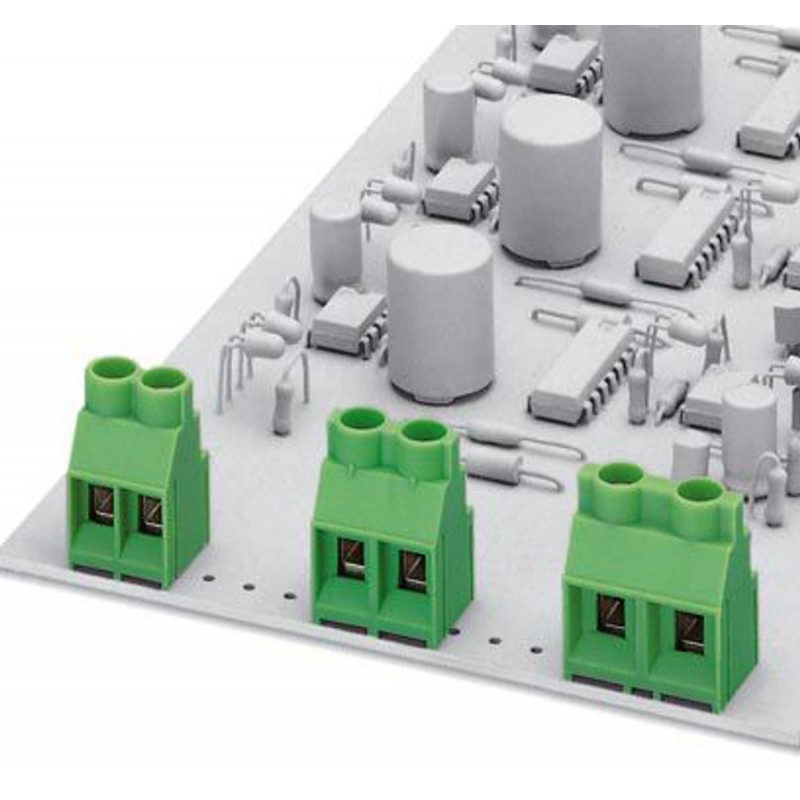

PCB terminal block
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Millione otto cento novanta mila nove cento quaranta sette |
---|---|
Unità d'imballaggio | 25 pc |
Quantità di ordine minimo | 25 pc |
GTIN | 4017918411503 |
Peso per Pezzo (escluso imballaggio) | 24.830 g |
Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
Paese di origine | DE (Germania) |
Articolo breve descrizione | PCB terminal block |
---|---|
Gamma di articoli | MKDS 5 |
Passo | 7.62 mm |
Numero di posizioni | Nove |
Metodo di connessione | Collegamento a vite con tensione manica |
Di auto della testa della vite | Intaglio (L) |
La filettatura della vite | M3 |
Tipo di montaggio | Saldatura ad onda |
Disposizione dei Pin | Lineare pinning |
Numero di livelli | Uno |
Corrente nominale | 32 A |
---|---|
Tensione nominale di isolamento (III/2) | 630 V |
Tensione d'impulso (III/2) | 6 kV |
Sezione conduttore solido | 0,2 mm2 ... 6 mm2 |
---|---|
Sezione conduttore flessibile | 0,2 mm2 ... 4 mm2 |
Sezione conduttore AWG / kcmil | 24 10 ... |
Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,25 mm2 ... 4 mm2 |
Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,25 mm2 ... 4 mm2 |
2 conduttori con la stessa sezione trasversale, tinta | 0,2 mm2 ... 1,5 mm2 |
2 conduttori con la stessa sezione trasversale e flessibile | 0,2 mm2 ... 1,5 mm2 |
2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica | 0,25 mm2 ... 0,75 mm2 |
2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica | 0,5 mm2 ... 2.5 mm2 |
Lunghezza di spelatura | 8 mm |
Coppia | 0,5 Nm ... 0,6 Nm |
Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale a contatto con il | Lega Cu |
Le caratteristiche della superficie | Tin-plated |
La superficie di metallo punto terminale (strato superiore) | Stagno (4 - 8 µm Sn) |
La superficie di metallo di saldatura area (strato superiore) | Stagno (4 - 8 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiali isolanti | Io |
CTI secondo IEC 60112 | Sei cento |
Classe di infiammabilità secondo UL 94 | V0 |
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12 | Otto cento cinquanta |
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13 | Sette cento settanta cinque |
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2 | 125 °C |
Disegno dimensionale | |
---|---|
Lunghezza [ l ] | 12,5 mm |
Larghezza [ w ] | 68.58 mm |
Altezza [ h ] | 26,6 mm |
Passo | 7.62 mm |
Altezza (senza spina a saldare) | 21.5 mm |
Spina a saldare [P] | 5.1 mm |
Pin dimensioni | 0,9 x 0,9 mm |
La dimensione di una | 60.96 mm |
Tipo di imballaggio | imballato in cartone |
---|---|
Pezzi per confezione | Venti cinque |
Denominazione unità di imballaggio | Pz. |
Tipo di nota | Nota sull'applicazione |
---|---|
Nota | Per la sicurezza di conduttore di collegamento, sempre aderire ad una determinata coppia di serraggio. In particolare, nel caso dei blocchetti terminali del PWB con due o tre posizioni, l'individuo lega per saldatura di pin per ogni punto di contatto non è sufficiente per compensare questo. Che è il motivo per cui le morsettiere devono essere supportati durante il collegamento del conduttore (tiene con una mano, il supporto sulla scatola). |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C |
Sezione conduttore / conduttore / tipo di forza di trazione | 0,2 mm2 / solido / > 10 N |
---|---|
0,2 mm2 / flessibile / > 10 N | |
6 mm2 / solido / > 80 N | |
4 mm2 / flessibile / > 60 N |
Corrente nominale | 32 A |
---|---|
Tensione nominale di isolamento (III/2) | 630 V |
Tensione d'impulso (III/2) | 6 kV |
Gruppo materiali isolanti | Io |
---|---|
Tensione | 500 V |
Tensione nominale di isolamento (III/3) | 500 V |
Tensione nominale di isolamento (III/2) | 630 V |
Tensione nominale di isolamento (II/2) | 1000 V |
Tensione d'impulso (III/3) | 6 kV |
Tensione d'impulso (III/2) | 6 kV |
Tensione d'impulso (II/2) | 6 kV |
Connessione in acc. con standard | EN-VDE |
---|---|
CUL | |
Classe di infiammabilità secondo UL 94 | V0 |
REACh SVHC | Piombo 7439-92-1 |
---|---|
Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
