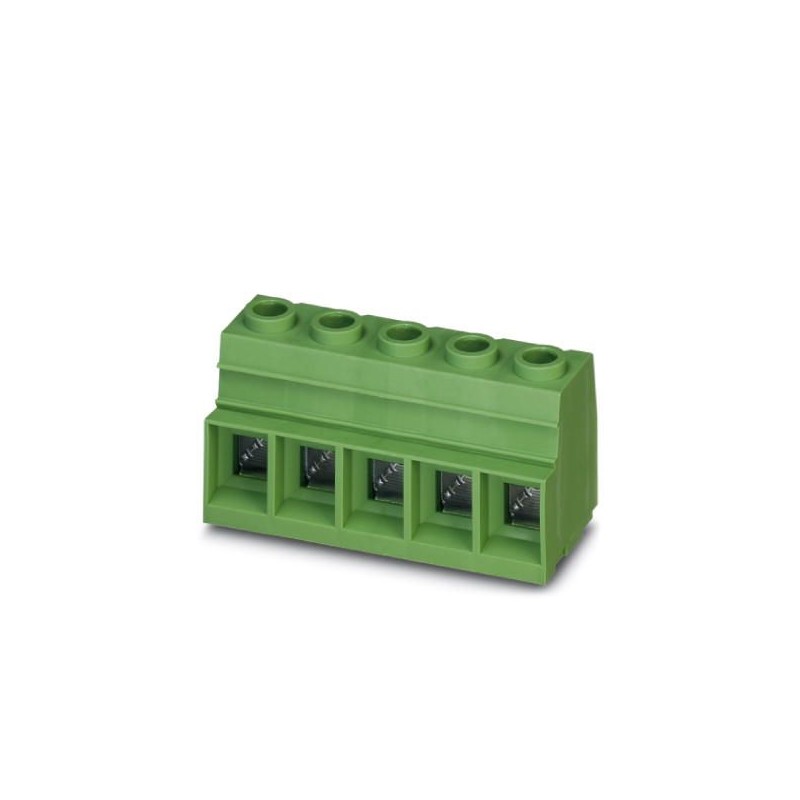

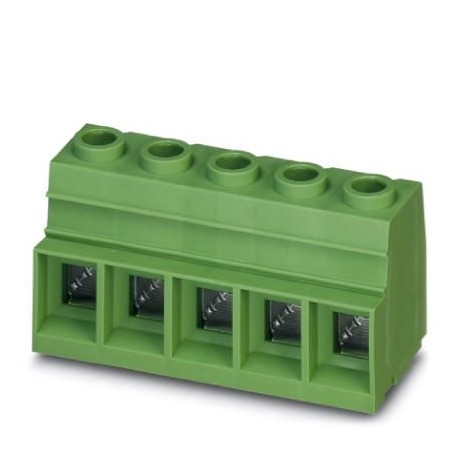

MKDSP 25/ 4-15,00 GY BDWH:1-4 1755062 PHOENIX CONTACT PCB terminal block
MKDSP 25/ 4-15,00 GY BDWH:1-4
1755062
PHOENIX_CONTACT
25
PCB terminal block
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento cinquanta cinque mila sessanta due |
|---|---|
| Unità d'imballaggio | 25 pc |
| Quantità di ordine minimo | 25 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356332132 |
| Peso per Pezzo (escluso imballaggio) | 82.800 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | SK (Slovacchia) |
Proprietà dell'elemento
| Articolo breve descrizione | PCB terminal block |
|---|---|
| Gamma di articoli | MKDSP 25 |
| Passo | 15 mm |
| Numero di posizioni | Quattro |
| Metodo di connessione | Collegamento a vite con tensione manica |
| Di auto della testa della vite | Philipps recesso con intaglio Torx (H1L) |
| La filettatura della vite | M5 |
| Tipo di montaggio | Saldatura ad onda |
| Disposizione dei Pin | Lineare 2x2 pinning |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Cento venti cinque |
|---|---|
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione d'impulso (III/2) | 8 kV |
Capacità di collegamento
| Sezione conduttore solido | 0,5 mm2 ... 35 mm2 |
|---|---|
| Sezione conduttore flessibile | 0,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG / kcmil | 20 2 ... |
| Sezione conduttore flessibile con puntale senza manicotto di plastica | 1 ... 35 mm2 mm2 |
| Sezione conduttore flessibile con puntale, con manicotto in plastica | 1,5 mm2 ... 35 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta | 0,5 mm2 ... 6 mm2 |
| 2 conduttori con la stessa sezione trasversale e flessibile | 0,5 mm2 ... 6 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica | 0,5 mm2 ... 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica | 0,5 mm2 ... 16 mm2 |
| Lunghezza di spelatura | 18 mm |
| Coppia | 2.5 Nm ... 4,5 Nm (≤ 25 mm2 = 2,5 Nm; 35 mm2 = 4,5 Nm) |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| La superficie di metallo punto terminale (strato superiore) | Stagno (5 - 7 µm Sn) |
| La superficie di metallo di saldatura area (strato superiore) | Stagno (5 - 7 µm Sn) |
I dati dei materiali - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
| Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12 | Otto cento cinquanta |
| Glow wire temperatura di accensione GWIT secondo EN 60695-2-13 | Sette cento settanta cinque |
| Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2 | 125 °C |
Dimensioni del prodotto
| Disegno dimensionale | |
|---|---|
| Lunghezza [ l ] | 31 mm |
| Larghezza [ w ] | 60 mm |
| Altezza [ h ] | 43,5 mm |
| Passo | 15 mm |
| Altezza (senza spina a saldare) | 39 mm |
| Spina a saldare [P] | 4.5 mm |
| Pin dimensioni | 1.2 x 1.2 mm |
| La dimensione di una | 45 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Venti cinque |
| Denominazione unità di imballaggio | Pz. |
| Imballaggio esterno tipo | Cartone |
| Stato di consegna | Il bloccaggio è aperto spazio |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Prova di Pull-out
| Prova di Pull-out | IEC 60998-2-1:1990-04 |
|---|---|
| Test superato | |
| Sezione conduttore / conduttore / tipo di forza di trazione | 0,5 mm2 / solido / > 30 N |
| 0,5 mm2 / flessibile / > 30 N | |
| 35 mm2 / solido / > 190 N | |
| 25 mm2 / flessibile / > 135 N |
Prove elettriche
| Corrente nominale | Cento venti cinque |
|---|---|
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione d'impulso (III/2) | 8 kV |
Aria distanze in aria e superficiali rispetto delle distanze
| Gruppo materiali isolanti | Io |
|---|---|
| Tensione | 1000 V |
| Tensione nominale di isolamento (III/3) | 1000 V |
| Tensione nominale di isolamento (III/2) | 1000 V |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Tensione d'impulso (III/3) | 8 kV |
| Tensione d'impulso (III/2) | 8 kV |
| Tensione d'impulso (II/2) | 8 kV |
Test di vibrazione
| Resistenza all'invecchiamento, alle condizioni di umidità, per la penetrazione di corpi solidi e per l'ingresso dannoso dell'acqua | Superamento del Test IEC 60998-2-1:1990-04 168 h/100°C per 48 h/30 °C/92 % |
|---|---|
| Risultato del Test | Test superato |
| Specifiche di prova | IEC 60998-2-1:1990-04 |
| Calore secco | 168 h/100°C |
| Caldo umido | 48 h/30 °C/92 % |
Resistenza all'invecchiamento, l'umidità e la penetrazione di solidi
| Risultato del Test | Test superato |
|---|---|
| Specifiche di prova | IEC 60998-2-1:1990-04 |
| Calore secco | 168 h/100°C |
| Caldo umido | 48 h/30 °C/92 % |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento undicieCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
