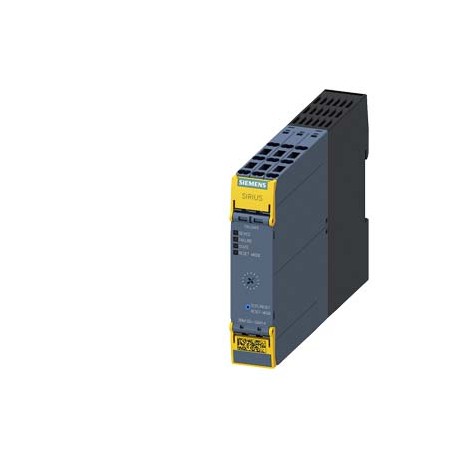

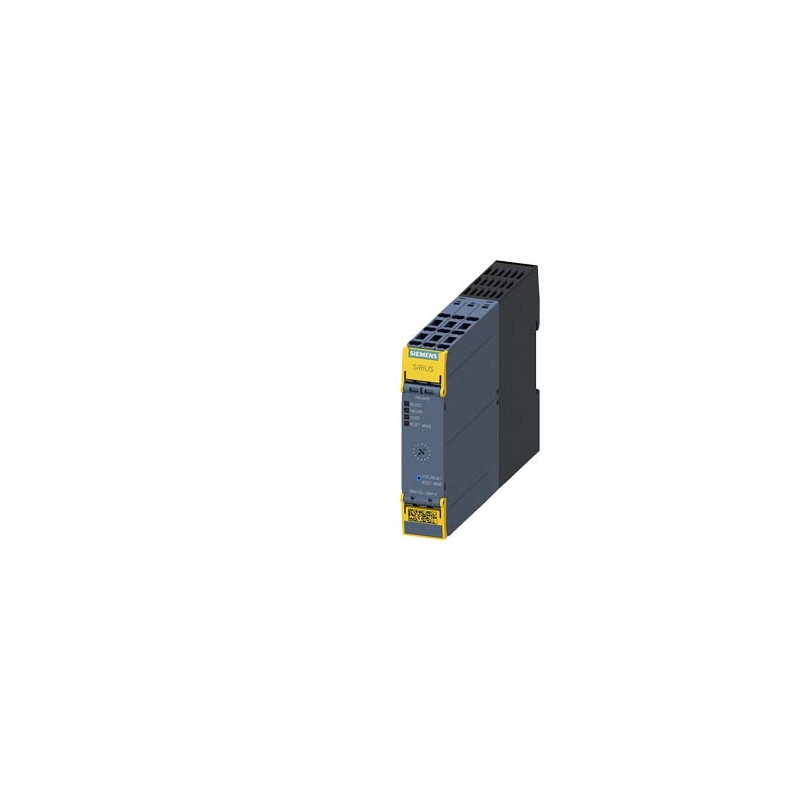

avviatore invertitore failsafe, 3RM1, 500 V, 0,55 ... 3 kW, 1,6 ... 7 A, AC 110-230 V, morsetti a molla |
marca del prodotto | SIRIUS |
categoria del prodotto | Avviatori motore |
denominazione del prodotto | Avviatore invertitore fail-safe |
esecuzione del prodotto | Con protezione elettronica da sovraccarico e disinserzione di sicurezza |
designazione del tipo di prodotto | 3RM1 |
Dati tecnici generali |
classe di intervento | CLASS 10A |
variante di apparecchio secondo IEC 60947-4-2 | 3 |
funzione del prodotto | avviatore invertitore fail-safe |
● protezione intrinseca dell'apparecchio | Si |
● per alimentazione di tensione protezione dall'inversione di polarità | Si |
idoneità all'impiego connettore di apparecchiatura 3ZY12 | No |
tensione di isolamento valore nominale | 500 V |
categoria di sovratensione | III |
tensione di tenuta a impulso valore nominale | 6 kV |
tensione max. ammissibile per separazione sicura | |
● tra circuito principale e circuito ausiliario | 500 V |
● tra circuito di comando e circuito ausiliario | 250 V |
resistenza agli urti | 6 g / 11 ms |
resistenza a vibrazioni | 1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz |
frequenza di commutazione max. | 1 1/s |
durata di vita meccanica (cicli di manovra) tip. | 15 000 000 |
codice di riferimento secondo IEC 81346-2:2009 | Q |
Direttiva RoHS (data) | 03/01/2017 |
funzione del prodotto | |
● avviamento diretto | No |
● avviamento reversibile | Si |
funzione del prodotto protezione da cortocircuito | No |
Compatibilità elettromagnetica |
emissione di disturbi eMC secondo IEC 60947-1 | classe A |
immunità ai disturbi EMC secondo IEC 60947-1 | Classe A |
disturbi condotti | |
● di tipo burst secondo IEC 61000-4-4 | 3 kV / 5 kHz |
● conduttore-terra di tipo surge secondo IEC 61000-4-5 | 4 kV sui cavi di segnale 2 kV |
● conduttore-conduttore di tipo surge secondo IEC 61000-4-5 | 2 kV |
● per radiazione ad alta frequenza secondo IEC 61000-4-6 | 10 V |
disturbi indotti dal campo secondo IEC 61000-4-3 | 10 V/m |
scarica elettrostatica secondo IEC 61000-4-2 | 6 kV scarica contatti / 8kV scarica atmosferica |
emissione di disturbi HF condotti secondo CISPR11 | Classe B per ambiente domestico, commerciale e industriale leggero, classe A per ambiente industriale con DC 110 V |
emissione di disturbi HF indotti dal campo secondo CISPR11 | Classe B per ambiente domestico, commerciale e industriale leggero, classe A per ambiente industriale con DC 110 V |
Sicurezza |
tipo di dispositivo di sicurezza secondo IEC 61508-2 | Tipo B |
livello di integrità di sicurezza (SIL) secondo IEC 61508 | 3 |
limite SIL richiesto (sistema parziale) secondo EN 62061 | SIL CL 3 |
performance Level (pL) secondo EN ISO 13849-1 | e |
categoria secondo EN ISO 13849-1 | 4 |
categoria di arresto secondo EN 60204-1 | 0 |
quota di guasti non pericolosi (SFF) | 99,4 % |
grado medio di copertura diagnostica (DCavg) | 99 % |
intervallo di test diagnostico mediante funzione di test interna max. | 600 s |
intervallo di test funzionale max. | 1 y |
tasso di guasto [FIT] | |
● per la quota di guasti potenzialmente pericolosi riconoscibili (λdd) | 1 400 FIT |
● per la quota di guasti potenzialmente pericolosi non riconoscibili (λdu) | 16 FIT |
PFHD per alto tasso di richiesta secondo EN 62061 | 0,00000002 1/h |
PFDavg per basso tasso di richiesta secondo IEC 61508 | 0,000018 |
MTTFd | 75 y |
HFT secondo IEC 61508 | 1 |
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 61508 | 20 y |
stato sicuro | Circuito di carico aperto |
grado di protezione IP lato frontale secondo IEC 60529 | IP20 |
protezione contro i contatti accidentali lato frontale secondo IEC 60529 | sicuro a prova di dito |
ritardo alla disinserzione con richiesta relativa alla sicurezza | |
● con disinserzione tramite ingressi di comando max. | 90 ms |
● con disinserzione tramite tensione di alimentazione max. | 120 ms |
HFT secondo IEC 61508 riferito ad ATEX | 0 |
PFDavg per basso tasso di richiesta secondo IEC 61508 riferito ad ATEX | 0,0005 |
PFHD per alto tasso di richiesta secondo EN 62061 riferito ad ATEX | 0,00000005 1/h |
livello di integrità di sicurezza (SIL) secondo IEC 61508 riferito ad ATEX | SIL2 |
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 61508 riferito ad ATEX | 3 y |
Circuito elettrico principale |
numero di poli per circuito principale | 3 |
esecuzione del contatto di commutazione | Ibrido |
valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente | 1,6 ... 7 A |
carico minimo [%] | 20 %; della corrente nominale impostata |
esecuzione della protezione motore | comando elettronico |
tensione di impiego valore nominale | 48 ... 500 V |
tolleranza simmetrica relativa della tensione di impiego | 10 % |
frequenza di impiego 1 valore nominale | 50 Hz |
frequenza di impiego 2 valore nominale | 60 Hz |
tolleranza simmetrica relativa della frequenza di impiego | 10 % |
corrente di impiego | |
● con AC con 400 V valore nominale | 7 A |
● con AC-3 con 400 V valore nominale | 7 A |
● con AC-53a con 400 V con temperatura ambiente di 40 °C valore nominale | 7 A |
caricabilità in corrente all'avviamento max. | 56 A |
potenza di impiego per motore trifase con 400 V a 50 Hz | 0,55 ... 3 kW |
temperatura di derating | 40 °C |
Ingressi/ Uscite |
tensione di ingresso sull'ingresso digitale | |
● con DC valore nominale | 110 V |
● per segnale <0> con DC | 0 ... 40 V |
● per segnale <1> con DC | 79 ... 121 |
tensione di ingresso sull'ingresso digitale | |
● con AC valore nominale | 110 V |
● per segnale <0> con AC | 0 ... 40 V |
● per segnale <1> con AC | 93 ... 253 V |
corrente di ingresso sull'ingresso digitale | |
● per segnale <1> con DC | 1,5 mA |
● per segnale <0> con DC | 0,25 mA |
corrente di ingresso sull'ingresso digitale per segnale <0> con AC | |
● con 110 V | 0,2 mA |
● con 230 V | 0,4 mA |
corrente di ingresso sull'ingresso digitale per segnale <1> con AC | |
● con 110 V | 1,1 mA |
● con 230 V | 2,3 mA |
numero dei contatti CO per contatti ausiliari | 1 |
corrente di impiego dei contatti ausiliari con AC-15 con 230 V max. | 3 A |
corrente di impiego dei contatti ausiliari con DC-13 con 24 V max. | 1 A |
Circuito di comando/ Comando |
tipo di tensione della tensione di alimentazione di comando | AC/DC |
tensione di alimentazione di comando con AC | |
● a 50 Hz valore nominale | 110 ... 230 V |
● a 60 Hz valore nominale | 110 ... 230 V |
tolleranza negativa relativa della tensione di alimentazione di comando con AC a 60 Hz | 15 % |
tolleranza positiva relativa della tensione di alimentazione di comando con AC a 60 Hz | 10 % |
tensione di alimentazione di comando 1 con AC | |
● a 50 Hz | 110 ... 230 V |
● a 60 Hz | 110 ... 230 V |
frequenza della tensione di alimentazione comando | |
● 1 valore nominale | 50 Hz |
● 2 valore nominale | 60 Hz |
tolleranza negativa relativa della tensione di alimentazione di comando con DC | 15 % |
tolleranza positiva relativa della tensione di alimentazione di comando con DC | 10 % |
tensione di alimentazione di comando 1 con DC valore nominale | 110 V |
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC | |
● valore iniziale | 0,85 |
● valore finale | 1,1 |
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz | |
● valore iniziale | 0,85 |
● valore finale | 1,1 |
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz | |
● valore iniziale | 0,85 |
● valore finale | 1,1 |
corrente di comando con AC | |
● con 110 V con modo di funzionamento standby | 8 mA |
● con 230 V con modo di funzionamento standby | 6 mA |
● con 110 V all'inserzione | 40 mA |
● con 230 V all'inserzione | 25 mA |
● con 110 V durante l'esercizio | 25 mA |
● con 230 V durante l'esercizio | 14 mA |
corrente di comando con DC | |
● con modo di funzionamento standby | 4 mA |
● all'inserzione | 13 mA |
● durante l'esercizio | 30 mA |
potenza dissipata [W] nel circuito ausiliario e di comando | |
● in stato di commutazione OFF | |
— con circuito di bypass | 1,4 W |
● in stato di commutazione ON | |
— con circuito di bypass | 3,22 W |
Tempi di reazione |
ritardo all'inserzione | 90 ... 120 ms |
ritardo alla disinserzione | 60 ... 90 ms |
Elettronica di potenza |
corrente di impiego | |
● a 40 °C valore nominale | 7 A |
● a 50 °C valore nominale | 6,1 A |
● a 55 °C valore nominale | 5,2 A |
● a 60 °C valore nominale | 4,6 A |
Montaggio/ Fissaggio/ Dimensioni |
posizione di montaggio | verticale, orizzontale, in piedi (attenzione al derating) |
tipo di fissaggio | fissaggio a vite e a scatto su guida profilata 35 mm |
altezza | 100 mm |
larghezza | 22,5 mm |
profondità | 141,6 mm |
distanza da rispettare | |
● per il montaggio in fila | |
— in avanti | 0 mm |
— indietro | 0 mm |
— verso l'alto | 50 mm |
— verso il basso | 50 mm |
— di lato | 0 mm |
● da componenti messi a terra | |
— in avanti | 0 mm |
— indietro | 0 mm |
— verso l'alto | 50 mm |
— di lato | 3,5 mm |
— verso il basso | 50 mm |
Condizioni ambientali |
altitudine di installazione per altitudine s.l.m. max. | 4 000 m; Per il derating vedi il manuale |
temperatura ambiente | |
● durante l'esercizio | -25 ... +60 °C |
● durante l'immagazzinaggio | -40 ... +70 °C |
● durante il trasporto | -40 ... +70 °C |
categoria ambientale durante l'esercizio secondo IEC 60721 | 3K6 (nessuna formazione di ghiaccio, condensa solo occasionale), 3C3 (nessuna nebbia salina), 3S2 (la sabbia non deve penetrare negli apparecchi), 3M6 |
umidità relativa durante l'esercizio | 10 ... 95 % |
pressione atmosferica secondo SN 31205 | 900 ... 1 060 hPa |
Comunicazione/ Protocollo |
protocollo viene supportato | |
● protocollo PROFINET IO | No |
● protocollo PROFIsafe | No |
funzione del prodotto comunicazione di bus | No |
protocollo viene supportato protocollo AS-Interface | No |
Connessioni /Morsetti |
esecuzione del collegamento elettrico | morsetti a molla (push-in) per circuito principale, morsetti a molla (push-in) per circuito di comando |
● per circuito principale | morsetti a molla (push-in) |
● per circuito ausiliario e di comando | morsetti a molla (push-in) |
lunghezza cavo per motore non schermato max. | 100 m |
tipo di sezioni di conduttore collegabili | |
● per contatti principali | |
— filo rigido | 1x (0,5 ... 4 mm²) |
— filo flessibile con lavorazione dell'estremità del conduttore | 1x (0,5 ... 2,5 mm²) |
— filo flessibile senza lavorazione dell'estremità del conduttore | 1x (0,5 ... 4 mm²) |
● con conduttori AWG per contatti principali | 1x (20 ... 12) |
sezione di conduttore collegabile per contatti principali | |
● filo rigido o multifilare | 0,5 ... 4 mm² |
● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² |
● filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 4 mm² |
sezione di conduttore collegabile per contatti ausiliari | |
● filo rigido o multifilare | 0,5 ... 1,5 mm² |
● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 1 mm² |
● filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 1,5 mm² |
tipo di sezioni di conduttore collegabili | |
● per contatti ausiliari | |
— filo rigido | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²) |
— filo flessibile con lavorazione dell'estremità del conduttore | 1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²) |
— filo flessibile senza lavorazione dell'estremità del conduttore | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²) |
● con conduttori AWG per contatti ausiliari | 1x (20 ... 16), 2x (20 ... 16) |
numero AWG come sezione di conduttore collegabile codificata | |
● per contatti principali | 20 ... 12 |
● per contatti ausiliari | 20 ... 16 |
Dati nominali UL/CSA |
potenza meccanica erogata [hp] | |
● per motore monofase in corrente alternata | |
— con 110/120 V valore nominale | 0,25 hp |
— con 230 V valore nominale | 0,5 hp |
● per motore trifase | |
— con 200/208 V valore nominale | 1 hp |
— con 220/230 V valore nominale | 1,5 hp |
— con 460/480 V valore nominale | 3 hp |
tensione di impiego con AC | |
● secondo UL valore nominale | 480 V |
● secondo CSA valore nominale | 400 V |
Certificati/ Approvazioni |
Download e manuali |
|
Ulteriori informazioni |
Information- and Downloadcenter (Cataloghi, Opuscoli,…) |
Industry Mall (sistema di ordinazione Online) |
Generatore CAx online |
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) |
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) |
|
|
|
Ultima modifica: | 26/01/2022 |
Data 16/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
