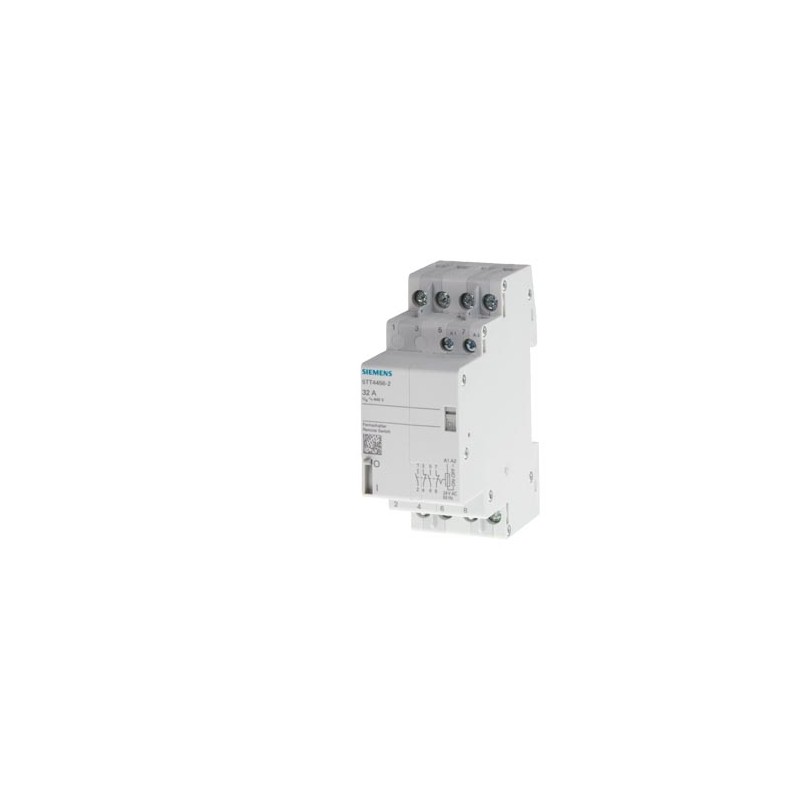

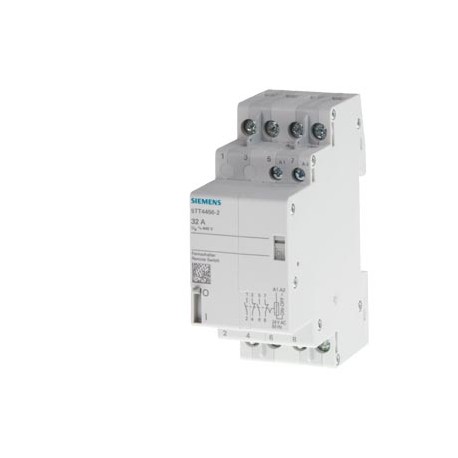

5TT4478-2 SIEMENS interruttore con comando a distanza contatto per 63A tensione AC 24V 2 contatti CO Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5TT4478-2 SIEMENS interruttore con comando a distanza contatto per 63A tensione AC 24V 2 contatti CO

5TT4478-2

SIEMENS

interruttore con comando a distanza contatto per 63A tensione AC 24V 2 contatti CO

RELÈ BISTABILE A CONTATTO PER 63 A TENSIONE AC 24 V 2 INTERRUTTORE. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Relais di blocco

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $176.86
Prezzo unitario: $176.86

Quantità Prezzo
1+$176.86
2+$160.85
3+$160.85
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore con comando a distanza contatto per 63A tensione AC 24V 2 contatti CO
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore a distanza
esecuzione dell'interruttore per corrente a impulsiInterruttore meccanico
Dati tecnici generali
durata di vita elettrica (cicli di manovra)50 000
separazione di potenziale / tra bobina magnetica e contattoSi
tensione di commutazione / dei contatti / con AC / min.10 V
corrente di commutazione / con AC / per ogni contatto / min.100 mA
potenza dissipata [V∙A] / della bobina magnetica / con impulso / valore nominale26 VA
Tensione
tipo di tensione / della tensione di impiegoAC
esecuzione della protezione da tensione permanenteSì
tensione di tenuta a impulso / valore nominale4 kV
tensione di alimentazione400 V
Tensione di alimentazione
tensione di alimentazione / min.230 V
Classe di protezione
grado di protezione IPIP20
Capacità di commutazione
potere di interruzione potenza apparente
● con carico di lampade fluorescenti circuito duo4 756 VA
● con carico di lampade fluorescenti compensate in parallelo2 494 VA
● con carico di lampade fluorescenti non compensate4 524 VA
potere di interruzione corrente
● con cos phi 0,663 A
● valore nominale63 A
potere di interruzione potenza attiva / con carico di lampade a incandescenza13 800 W
Dissipazione
potenza dissipata [W]
● con 16 A / per ogni contatto / valore nominale3,5 W
● della bobina magnetica / con impulso / valore nominale12 W
Corrente di controllo
tipo di tensione
● della tensione di comando_1AC
tensione di comando
● _1 / valore iniziale207 V
● _1 / valore finale253 V
● _1 / valore di riferimento24 V
frequenza della tensione di comando
● _1 / valore iniziale50 Hz
● _1 / valore finale60 Hz
Dettagli
parte integrante del prodotto / visualizzazione della posizione di commutazioneSi
numero dei contatti nC0
numero dei contatti nO0
numero dei contatti CO2
Funzione del prodotto
funzione del prodotto / comando direttoSi
durata impulso / min.50 ms
Numero
numero dei morsetti6
Connessioni
sezione di conduttore collegabile / con conduttore flessibile / con lavorazione dell'estremità del conduttore
● min.2,5 mm²
● max.25 mm²
sezione di conduttore collegabile / con conduttore rigido
● min.2,5 mm²
● max.25 mm²
Progettazione meccanica
altezza90 mm
larghezza35 mm
larghezza dell'apertura / dei contatti3 mm
profondità73 mm
altezza di incasso90 mm
profondità di incasso73 mm
numero delle unità modulari di larghezza2
tipo di fissaggioGuida DIN
posizione di montaggioin orizzontale e in verticale
peso netto290 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Confirmation

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
15/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5TT4478-2
Descrizioneinterruttore con comando a distanza contatto per 63A tensione AC 24V 2 contatti CO
Famiglia ProdottoSENTRON Interruttori per comando a distanza 5TT4
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione4 Giorno / Giorni
Peso netto0,406 Kg
Dimensioni dell'imballo35,00 x 90,00 x 73,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869521190
UPCNon disponibile
Codice doganale85362010
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5528
Group CodeP310
Paese d'origineSlovenia
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.04.13
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-23-06
eClass7.127-14-23-06
eClass827-14-23-06
eClass927-14-23-06
eClass9.127-14-23-06
ETIM5EC000188
ETIM6EC000188
ETIM7EC000188
ETIM8EC000188

Dati ETIM

ETIM: EC000188 - Relais di blocco

Valore Unità
funzione (EF000030) meccanico, interruttore
tipo di montaggio (EF000003) Guida DIN
larghezza in unità di suddivisione (EF002950) 2
profondità di incasso (EF000218) 73.0mm
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 2
tensione di comando 1 (EF002952) ['207', '253']V
tipo di tensione di comando 1 (EF002954) AC
frequenza della tensione di comando 1 (EF002956) ['50.0', '60.0']Hz
tensione di comando 2 (EF002953) ['-', '-']V
tipo di tensione di comando 2 (EF002955) AC/DC
tensione di commutazione nominale (EF006706) 63A
tensione di alimentazione (EF004127) ['230', '400']V
tipo di tensione di alimentazione (EF002991) AC
carico max. lampada a incandescenza (EF004952) 13800W
carico max. della lampada fluorescente (EF004971) 4524VA
carico max. della lampada fluorescente (circuito duo) (EF004972) 4756VA
carico max. della lampada fluorescente (compensazione parallela) (EF004973) 2494VA
max. corrente di commutazione (cos phi = 0,6) (EF004920) 63A
comando manuale possibile (EF005881) true
frequenza della tensione di comando 2 (EF002957) -Hz
