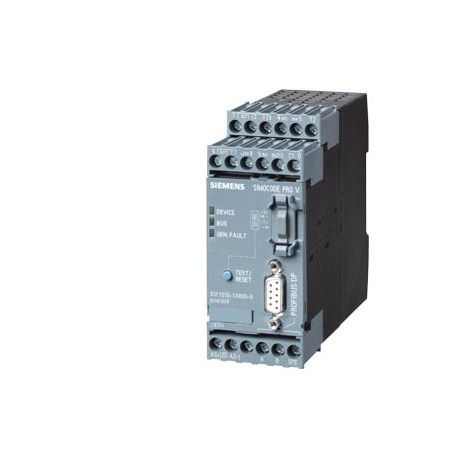

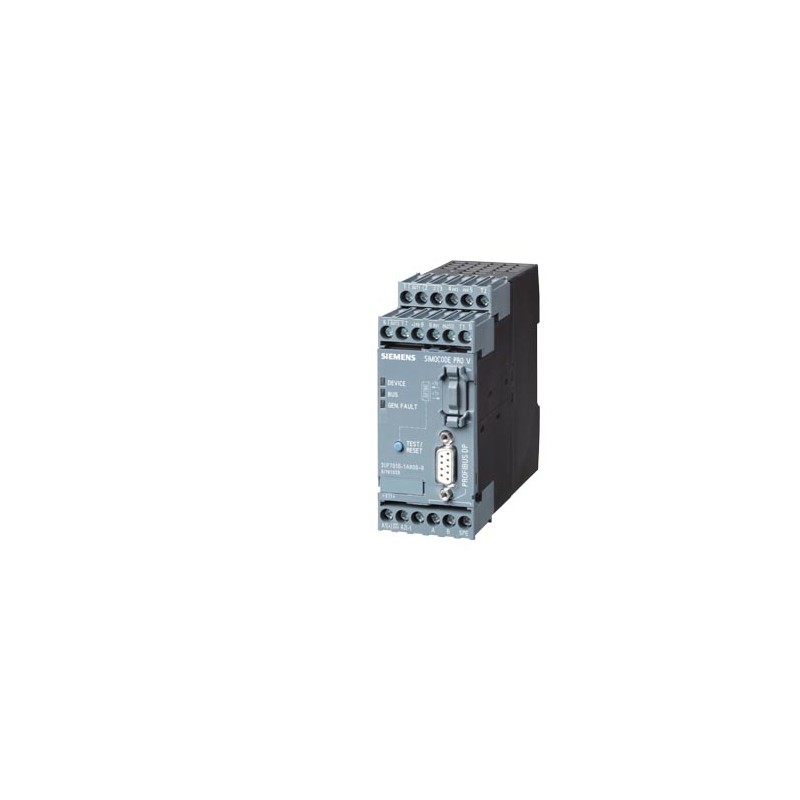

| SIPLUS SIMOCODE pro V apparecchiatura base 2 basato su 3UF7010-1AU00-0 con Conformal Coating, -25…+60°C, interfaccia PROFIBUS DP 12 Mbit/s, RS-485; 4I/3O liberamente parametrizzabili; US: AC/DC 110-240V; ingresso per collegamento del termistore; uscite relè monostabili; ampliabili tramite moduli di ampliamento |
| marca del prodotto | SIPLUS |
| denominazione del prodotto | Sistema di gestione e comando motore |
| esecuzione del prodotto | apparecchio di base 2 |
| designazione del tipo di prodotto | SIMOCODE pro V |
| Dati tecnici generali |
| funzione del prodotto | |
| ● comunicazione di bus | Si |
| ● funzione di acquisizione dati | Si |
| ● funzione di diagnostica | Si |
| ● protezione con password | Si |
| ● funzione di test | Si |
| ● funzione di manutenzione | Si |
| parte integrante del prodotto | |
| ● ingresso per termistore | Si |
| ● ingresso digitale | Si |
| ● ingresso per il sensore di temperatura analogico | No |
| ● ingresso per rilevamento guasto verso terra | No |
| ● uscita a relè | Si |
| ampliamento del prodotto | |
| ● modulo di controllo temperatura | Si |
| ● modulo di misura della corrente | Si |
| ● modulo di misura della corrente/tensione | Si |
| ● modulo I/O digitale fail-safe | Si |
| ● modulo di monitoraggio guasto verso terra | Si |
| ● pannello operatore con display | Si |
| ● pannello operatore | Si |
| ● modulo I/O analogico | Si |
| tensione di isolamento con grado di inquinamento 3 con AC valore nominale | 300 V |
| tensione di tenuta a impulso valore nominale | 4 000 V |
| grado di protezione IP | IP20 |
| resistenza agli urti | |
| ● secondo IEC 60068-2-27 | 15g / 11 ms |
| |
| ● resistenza a vibrazioni | 1 ... 6 Hz / 15 mm, 6 ... 500 Hz / 2 g |
| potere di interruzione corrente dei contatti NO delle uscite a relè con AC-15 | |
| ● con 24 V | 6 A |
| ● con 120 V | 6 A |
| ● con 230 V | 3 A |
| potere di interruzione corrente dei contatti NO delle uscite a relè con DC-13 | |
| ● con 24 V | 2 A |
| ● con 60 V | 0,55 A |
| ● con 125 V | 0,25 A |
| durata di vita meccanica (cicli di manovra) tip. | 10 000 000 |
| durata di vita elettrica (cicli di manovra) tip. | 100 000 |
| tempo di tamponamento in caso di mancanza della tensione di rete | 0,2 s |
| codice di riferimento secondo IEC 81346-2:2009 | F |
| corrente permanente dei contatti NO delle uscite a relè | |
| ● a 50 °C | 6 A |
| ● a 60 °C | 5 A |
| tipo di caratteristica di ingresso | Type 1 in accordance with EN 61131-2 |
| Direttiva RoHS (data) | 05/01/2012 |
| Compatibilità elettromagnetica |
| emissione di disturbi eMC secondo IEC 60947-1 | classe A |
| immunità ai disturbi EMC secondo IEC 60947-1 | conforme al grado di severità 3 |
| disturbi condotti | |
| ● di tipo burst secondo IEC 61000-4-4 | 2 kV (power ports) / 1 kV (signal ports) |
| ● conduttore-terra di tipo surge secondo IEC 61000-4-5 | 2 kV |
| ● conduttore-conduttore di tipo surge secondo IEC 61000-4-5 | 1 kV |
| ● per radiazione ad alta frequenza secondo IEC 61000-4-6 | 10 V |
| disturbi indotti dal campo secondo IEC 61000-4-3 | 10 V/m |
| scarica elettrostatica secondo IEC 61000-4-2 | 6 kV scarica contatti / 8kV scarica atmosferica |
| emissione di disturbi HF condotti secondo CISPR11 | Corrisponde al grado di severità A |
| emissione di disturbi HF indotti dal campo secondo CISPR11 | Corrisponde al grado di severità A |
| Ingressi/ Uscite |
| funzione del prodotto | |
| ● ingressi parametrizzabili | Si |
| ● uscite parametrizzabili | Si |
| numero degli ingressi | 4 |
| ● per connessione del termistore | 1 |
| numero di ingressi digitali con potenziale di riferimento comune | 4 |
| esecuzione degli ingressi digitali tipo 1 secondo IEC 61131 | Si |
| tensione di ingresso sull'ingresso digitale con DC valore nominale | 24 V |
| numero delle uscite | 3 |
| numero delle uscite statiche | 0 |
| numero delle uscite come elemento di commutazione a contatto | 3 |
| comportamento di commutazione | monostabile |
| lunghezza cavo per segnali digitali max. | 300 m |
| lunghezza cavo per connessione del termistore | |
| ● con sezione di conduttore = 0,5 mm² max. | 50 m |
| ● con sezione di conduttore = 1,5 mm² max. | 150 m |
| ● con sezione di conduttore = 2,5 mm² max. | 250 m |
| Funzione di protezione/ monitoraggio |
| funzione del prodotto | |
| ● rilevamento asimmetria | Si |
| ● analisi della corrente di bloccaggio | Si |
| ● controllo di cos phi | Si |
| ● rilevamento di guasto verso terra | Si |
| ● rilevamento di mancanza fase | Si |
| ● rilevamento della sequenza delle fasi | Si |
| ● rilevamento di tensione | Si |
| ● monitoraggio di numero avvii | Si |
| ● rilevamento di sovratensione | Si |
| ● rilevamento di sovracorrente monofase | Si |
| ● rilevamento di sottotensione | Si |
| ● rilevamento di sottocorrente monofase | Si |
| ● monitoraggio della potenza attiva | Si |
| funzione del prodotto | |
| ● rilevamento di corrente | Si |
| ● protezione da sovraccarico | Si |
| ● analisi protezione motore a termistore | Si |
| valore di intervento resistenza termistore | 3 400 ... 3 800 Ω |
| valore di rilascio resistenza termistore | 1 500 ... 1 650 Ω |
| Funzioni di comando motore |
| funzione del prodotto | |
| ● relè di sovraccarico parametrizzabile | Si |
| ● comando interruttore automatico | Si |
| ● avviamento diretto | Si |
| ● avviamento reversibile | Si |
| ● circuito stella-triangolo | Si |
| ● circuito di inversione stella/triangolo | Si |
| ● circuito Dahlander | Si |
| ● circuito di inversione Dahlander | Si |
| ● circuito commutatore di poli | Si |
| ● circuito di inversione commutatore di poli | Si |
| ● comando di valvola a saracinesca | Si |
| ● comando valvola | Si |
| Comunicazione/ Protocollo |
| |
| ● protocollo viene supportato protocollo PROFIBUS DP | Si |
| ● protocollo viene supportato protocollo PROFINET IO | No |
| ● protocollo viene supportato protocollo PROFIsafe | Si |
| ● protocollo viene supportato Modbus RTU | No |
| ● protocollo viene supportato EtherNet/IP | No |
| ● protocollo viene supportato OPC UA Server | No |
| ● protocollo viene supportato LLDP | No |
| ● protocollo viene supportato Address Resolution Protocol (ARP) | No |
| ● protocollo viene supportato SNMP | No |
| ● protocollo viene supportato HTTPS | No |
| ● protocollo viene supportato NTP | No |
| ● protocollo viene supportato Media Redundancy Protocol (MRP) | No |
| ● funzione del prodotto viene supportato Device Level Ring (DLR) | No |
| numero delle interfacce | |
| ● secondo PROFIBUS | 1 |
| funzione del prodotto | |
| ● Web Server | No |
| ● shared Device | No |
| ● sull'interfaccia Ethernet Autocrossover | No |
| ● sull'interfaccia Ethernet Autonegotiation | No |
| ● sull'interfaccia Ethernet Autosensing | No |
| ● viene supportato ridondanza di sistema PROFINET | No |
| ● supporto dei valori di misura PROFIenergy | No |
| ● supporto della disinserzione PROFIenergy | No |
| velocità di trasmissione max. | 12 Mbit/s |
| funzione Identification & Maintenance | |
| ● I&M0 - Informazioni specifiche sull'apparecchiatura | Si |
| ● I&M1 - Sigla impianto/sigla topologica | Si |
| ● I&M2 - Data di installazione | Si |
| ● I&M3 - Commento | Si |
| esecuzione del collegamento elettrico dell'interfaccia di comunicazione | Presa SUB-D a 9 poli (12 Mbit) / morsetto a vite (1,5 Mbit) |
| Montaggio/ Fissaggio/ Dimensioni |
| posizione di montaggio | a piacere |
| tipo di fissaggio | fissaggio a vite e a scatto |
| altezza | 111 mm |
| larghezza | 45 mm |
| profondità | 124 mm |
| Connessioni /Morsetti |
| parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comando | Si |
| tipo di sezioni di conduttore collegabili | |
| ● filo rigido | 1 x (0,5 ... 4,0 mm²), 2 x (0,5 ... 2,5 mm²) |
| ● filo flessibile con lavorazione dell'estremità del conduttore | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| ● con conduttori AWG filo rigido | 1x (20 ... 12), 2x (20 ... 14) |
| ● con conduttori AWG multifilare | 1x (20 ... 14), 2x (20 ... 16) |
| coppia di serraggio con morsetti a vite | 0,8 ... 1,2 N·m |
| coppia di serraggio [lbf·in] con morsetti a vite | 7 ... 10,3 lbf·in |
| tipo di sezioni di conduttore collegabili per cavo PROFIBUS | 2 x 0,34 mm², AWG 22 |
| Condizioni ambientali |
| altitudine di installazione per altitudine s.l.m. | |
| ● 1 max. | 2 000 m |
| ● 2 max. | 3 000 m |
| ● 3 max. | 4 000 m; max. +40 °C (nessuna separazione sicura) |
| temperatura ambiente | |
| ● durante l'esercizio | -25 ... +60 °C |
| ● durante l'immagazzinaggio | -40 ... +80 °C |
| ● durante il trasporto | -40 ... +80 °C |
| umidità relativa | |
| ● con condensa max. | 100 %; RH incl. condensa/gelo (nessuna messa in servizio in presenza di condensa) |
| condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | -25 ... +60°C con 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // -25 ... +50°C con 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +40°C con 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Si; Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! |
| resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Si; Conformità a EN 60721-3-3, Classe 3B2, spore di muffe, funghi e spugne (eccetto fauna); le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! |
| resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Si; Conformità a EN 60721-3-3, Classe 3C4 incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! |
| resistenza ad atmosfera salina conformità a EN 60068-2-52 | Si; Livello di severità 3 |
| caricabilità dei contatti dei contatti ausiliari secondo UL | B300 / R300 |
| Protezione da cortocircuito |
| esecuzione della protezione da cortocircuito per ogni uscita | Cartucce fusibili: gG 6 A, rapido 10 A (IEC 60947-5-1), interruttore magnetotermico caratteristica C: 1,6 A (IEC 60947-5-1) o 6 A (I_K < 500 A) |
| Sicurezza |
| protezione da contatto contro la folgorazione | protezione per le dita |
| Circuito elettrico principale |
| tensione di impiego | |
| ● con AC | |
| — a 50 Hz valore nominale | 110 ... 240 V |
| — a 60 Hz valore nominale | 110 ... 240 V |
| ● con DC valore nominale | 110 ... 240 V |
| Circuito di comando/ Comando |
| funzione del prodotto comando softstarter | Si |
| tipo di tensione della tensione di alimentazione di comando | AC/DC |
| tensione di alimentazione di comando con AC | |
| ● a 50 Hz valore nominale | 110 ... 240 V |
| ● a 60 Hz valore nominale | 110 ... 240 V |
| frequenza della tensione di alimentazione comando | |
| ● 1 valore nominale | 50 Hz |
| ● 2 valore nominale | 60 Hz |
| tensione di alimentazione di comando con DC | |
| ● valore nominale | 110 ... 240 V |
| tensione di alimentazione di comando 1 con DC valore nominale | 240 V |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC | |
| ● valore iniziale | 0,85 |
| ● valore finale | 1,1 |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz | |
| ● valore iniziale | 0,85 |
| ● valore finale | 1,1 |
| fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz | |
| ● valore iniziale | 0,85 |
| ● valore finale | 1,1 |
