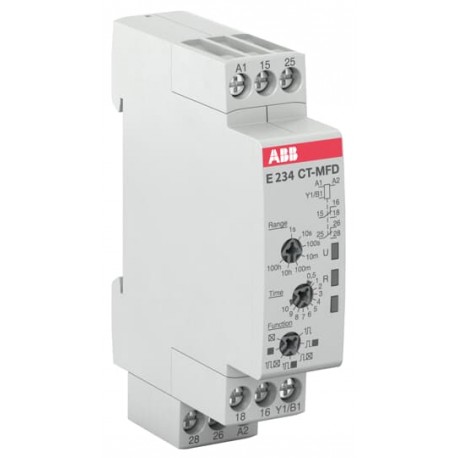

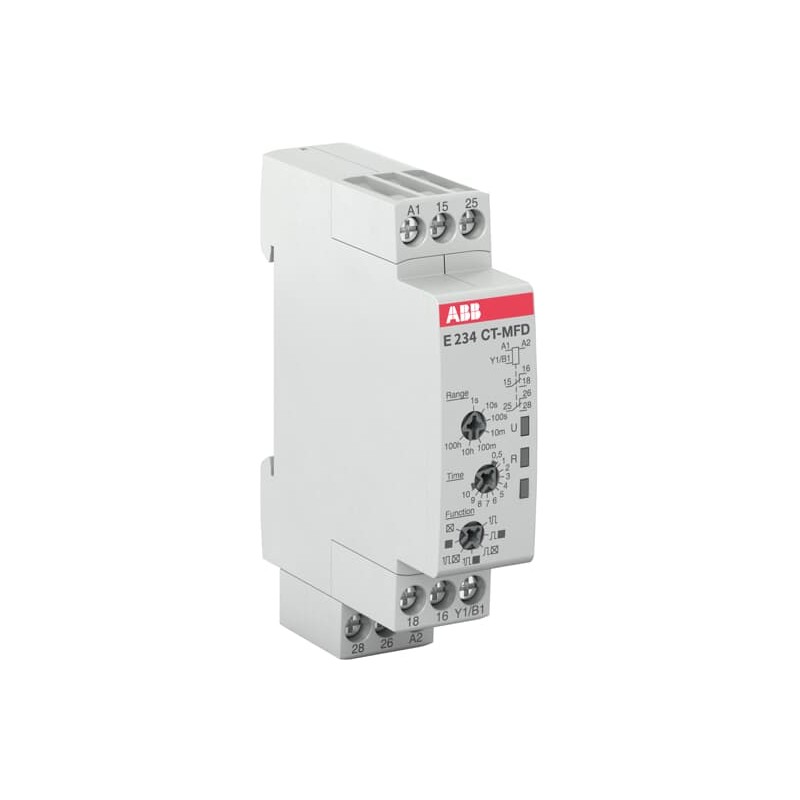

1SVR500020R1100 ABB Temporizador E234CT-MFD.21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SVR500020R1100 ABB Temporizador E234CT-MFD.21

1SVR500020R1100

ABB

Temporizador E234CT-MFD.21

Relé de tempo CT-MFD.21, multifuncional 2c/o, 12-240VAC/DC

Mais detalhes


Outros dispositivos modulares

* Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Mais informação

▲


  • Tipo de produto estendido:
    CT-MFD.21
  • ID do produto:
    1SVR500020R1100
  • Ean:
    4016779657662
  • Descrição do catálogo:
    Relé de tempo CT-MFD.21, multifuncional 2c/o, 12-240VAC/DC
  • Descrição longa:
    O CT-MFD.21 é um relé de tempo eletrônico multifuncional na faixa de temporizador CT-D. Ele fornece 7 funções de temporização com 7 intervalos de tempo de 0,05 s a 100 h. Este relé de tempo opera com uma tensão de alimentação de controle nominal de 12 - 240 V AC / DC e tem uma saída de 2 c / o (SPDT) com contatos classificados em 250 V / 5 A. Uma entrada de controle funciona com tropeços relacionados à tensão (não flutuantes).

ordenação

  • Ean:
    4016779657662
  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85364900

Downloads populares

Dimensões

  • Largura líquida do produto:
    17.5milímetro
  • Altura líquida do produto:
    80milímetro
  • Profundidade do produto/comprimento da rede:
    63milímetro
  • Peso líquido do produto:
    0.066Kg

técnico

  • Tipo de relé do temporizador:
    On-Delay
    OFF-Delay
    NO Impulso
    Impulso OFF
    Flasher de ON
    Flasher de OFF
    Imprensa Ex
  • Faixa de tempo:
    0,05 s ... 100.m.
  • Tensão de alimentação de controle nominal (Us):
    12 ... 240 V AC/DC
  • Frequência nominal (f):
    Dc
    50 / 60 Hz
  • Sair:
    2 contatos c/o (SPDT)
  • Tipo de terminal:
    Terminais de parafuso
  • Corrente operacional nominal AC-12 (Iecstasy):
    (230 V) 5 A
  • Classificação operacional atual AC-15 (Iecstasy):
    (230 V) 3 A
  • Corrente nominal de operação DC-12 (Iecstasy):
    (24 V) 5 A
  • Corrente nominal de operação DC-13 (Iecstasy):
    (24 V) 1 A
  • Tensão nominal de suporte a impulso (Uduende):
    Circuito de entrada de 4 kV
  • Tensão de isolamento nominal (Ueu):
    Circuito de entrada / Circuito de saída 300 V
    Circuito de saída 1 / Circuito de saída 2 300 V
  • Grau de Proteção:
    Gabinete IP50
    Terminais IP20
  • Categoria de supervoltagem:
    Iii
  • Grau de contaminação:
    3
  • Dispositivos de proteção contra curto-circuito:
    Circuito de saída NC - Fusíveis tipo F 6 A
    Circuito de saída NO - Fusíveis Tipo F 6 A
  • Capacidade de conexão:
    Flexível 1x 0.5 ... 2,5 mm²
    Flexível 2x 0.5 ... 1,5 mm²
    Rígido 1x 0.5 ... 4 mm²
    Rígido 2x 0.5 ... 1,5 mm²
  • apertar:
    0.5 ... 0.8 N·m
  • Comprimento de extração do fio:
    7 milímetros
  • Controlador de parafuso recomendado:
    Pozidriv 1 Anúncios
    0,8 x 4
  • Posição de montagem:
    1 ... 6
  • Montagem ferroviária DIN:
    TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
    TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
  • Padrões:
    CAN/CSA C22.2 No.14
    IEC/EN 63000
    IEC/EN 61812-1
    UL 508

Técnico Ul/CSA

  • Tensão máxima de operação UL/CSA:
    Circuito de saída 300 V AC
  • Classificação de contato UL/CSA:
    C300
  • Capacidade de conexão UL/CSA:
    Flexível 1x 18-14 AWG
    Flexível 2x 18-16 AWG
    Rígido 1x 20-12 AWG
    Rígido 2x 20-16 AWG
  • Torque de aperto UL/CSA:
    4.43 ... 7.08 in·lb

ambiental

  • Temperatura do ar ambiente:
    Operação -20 ... +60 °C
    Armazenamento -40 ... +85 °C
  • Altitude máxima de operação permitida:
    Sem redução de potência 2000 m
  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    caixa 1 peça
  • Largura do nível do pacote 1:
    89 mm
  • Profundidade / Comprimento do nível do pacote 1:
    20 mm
  • Altura do nível do pacote 1:
    65 milímetros
  • Nível de peso bruto 1 do pacote:
    0,079 kg
  • Pacote EAN nível 1:
    4016779657662

Classificações

  • Código de classificação de objetos:
    K
  • ETIM 4:
    EC001439 - Relé de Temporizador
  • ETIM 5:
    EC001439 - Relé de Temporizador
  • ETIM 6:
    EC001439 - Relé de Temporizador
  • ETIM 7:
    EC001439 - Relé de Temporizador
  • ETIM 8:
    EC001439 - Relé de Temporizador
  • Classe eletrônica:
    V11.0 : 27371605
  • UNSPSC:
    39121519
  • Número eletrônico (Finlândia):
    2712819
  • Número eletrônico (Suécia):
    4030176
