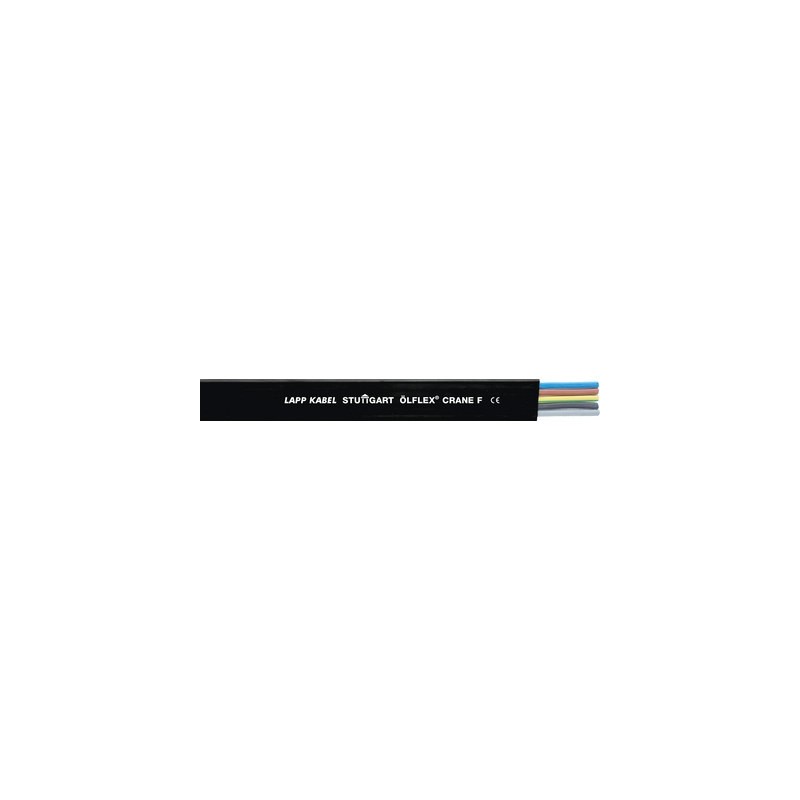

0041063 LAPP GUINDASTE ÖLFLEX F 4G70

produto

• À prova de intemperes em condições ambientais agressivas.
• Cabos planos requerem menos espaço do que cabos redondos
• Radiums substancialmente mais baixos de curvatura são alcançados, em comparação com cabos redondos

Escopo de uso

• Para elevadores até o comprimento máximo de suspensão de 50 metros
• Em sistemas de guindaste, na construção de edifícios ou navios, para instalação estática ou flexível, em sistemas de rolos, etc.
• Usinas de águas residuais, metalurgia de aço e instalações de arranha-céus
• Os tipos de aplicação adequados para os cabos ÖLFLEX® CRANE e ÖLFLEX® LIFT podem ser encontrados no apêndice, tabela de seleção A3

Características do produto

• Propagador sem chama, de acordo com a IEC 60332-1-2

Normas de Referência / Aprovações

• De acordo com o VDE 0250-809 (NGFLGÖU)

Composição do produto

• Condutores: Fio trançado de cobre nu
• Isolamento de borracha
• Tampa externa da mistura especial de borracha

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000825
• ETIM Classe 5.0 Descrição: Cabo plano

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000825
• ETIM 6.0 Classe-Descrição: Cabo plano

Código de Identificação do Motorista

• Até 5 condutores: De acordo com o VDE 0293-308 (Apêndice T9)
• De 6 motoristas: Preto numerado em branco

Treinamento de motorista

• Condutor de cobre de acordo com VDE 0295 / IEC 60228
  Até 25mm²: roscas extras finas, Classe 6
  A partir de 35mm²: roscas finas, Classe 5

Raio mínimo de curvatura

• Uso flexível: 10 x diâmetro externo
• Instalação fixa: 4 x largura do cabo

Tensão nominal

• U₀/U: 300/500 V

Tensão de teste

• 3000 V

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Faixa de temperatura

• Uso flexível: -25°C a +90°C
• Instalação fixa: -40 °C a +90 °C
