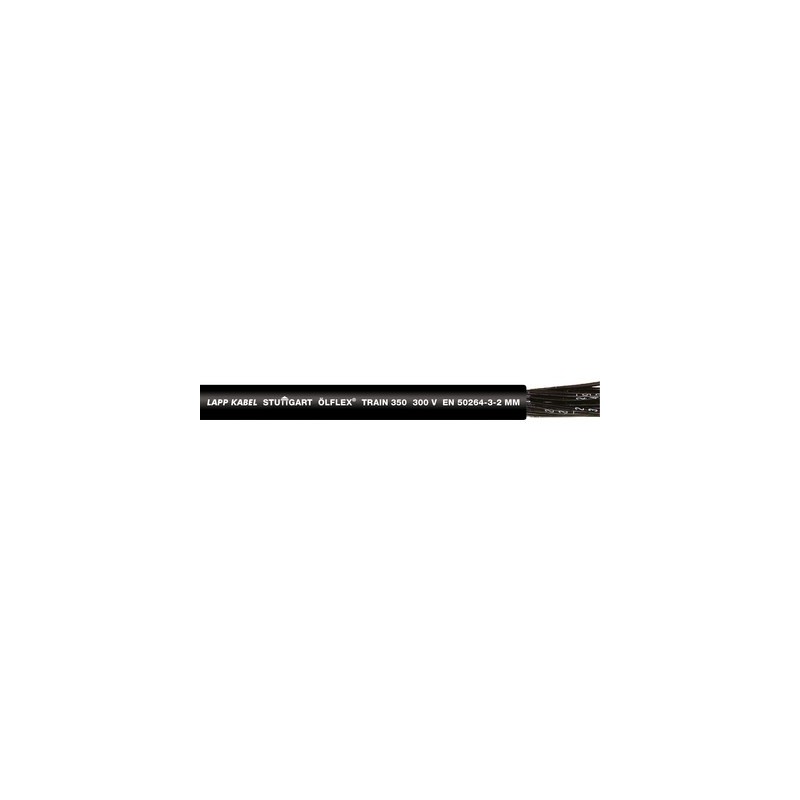

15350020 LAPP TREM ÖLFLEX 350 300V 9X2,5

produto

• Alta resistência química
• Resistente à agressão mecânica em situações ambientais adversas
• Faixa de temperatura estendida
• Redução da propagação de chamas aumenta a proteção contra danos a pessoas e propriedades em caso de incêndio

Escopo de uso

• Para uso em veículos ferroviários e ônibus, para instalações fixas e aplicações onde pode haver movimento limitado
• Adequado para conectar lâmpadas, equipamentos de aquecimento, dispositivos de comutação, caixas de terminais e fonte de alimentação
• Para uso em veículos sobre trilhos, para fixação e para aplicações onde movimentos limitados são esperados

Características do produto

• Desempenho do fogo de acordo com a EN/IEC:
  - Sem halogênio de acordo com en 60754-1
  - Sem gases corrosivos de acordo com en 60754-2
  - Livre de flúor de acordo com en 60684-2
  - Sem gases tóxicos de acordo com a EN 50305
  - Baixa densidade de fumaça de acordo com a EN 61034-2
  - Propagador sem chama de acordo com EN 60332-1-2
  - Não propagador do incêndio de acordo com EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Comportamento de fogo de acordo com a NF:
  - Toxicidade do gás de acordo com NF X 70-100
  - Baixa densidade de fumaça de acordo com nf x 10-702
  - Propagador sem chama de acordo com nf C 32-070,
  Gato. C1 e C2
• Propriedades químicas:
  - resistente ao óleo de acordo com en 50264-3-2
  - resistente ao combustível de acordo com en 50264-3-2
  - resistente ao ácido de acordo com EN 50264-3-2
  - resistente à alcalina de acordo com EN 50264-3-2
  - resistente ao ozônio de acordo com en 50264-3-2/
  IN 50305)
• Intensidade máxima de corrente admissível de acordo com EN 50355, Anexo A

Normas de Referência / Aprovações

• EN 50264-3-2 tipo MM
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classificação: C/F0
  (propagação de chama/fumaça)

Composição do produto

• Fios de cobre enlatados finos
• Isolamento: COMPOSTO de polímero cruzado do feixe de elétrons EI 109
• Cor de isolamento: preto com números brancos
• Concha externa: COMPOSTO de polímero cruzado de feixe de elétrons EM 104
• Cor da concha exterior: preto

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000104
• Descrição da classe ETIM 5.0: Cabo de controle

Classificação ETTIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Classe-Descrição: Linha de controle

Código de Identificação do Motorista

• Preto com números brancos

Treinamento de motorista

• Fio fino/desenho de acordo com a IEC 60228, condutor classe 5

Raio mínimo de curvatura

• Instalação fixa:
  ≤ 12 mm: 3 x DE
  > 12 mm: 4 x DE
• Uso flexível ocasional:
  ≤ 12 mm: 4 x DE
  > 12 mm ≤ 20 mm: 5 x DE
  > 20 mm: 6 x DE
  (DE = diâmetro externo)

Tensão nominal

• U₀/U: 300/500 V
• U_mAC 600 V
  V₀DC 450 V

Tensão de teste

• AC de 2,0 kV; 4,8 kV DC

Condutor protetor

• G = com condutor de proteção GN-YE
  X = sem condutor protetor

Faixa de temperatura

• Instalação fixa: -45°C a +120°C (20.000 h) -50°C de acordo com GOST 20.57.406-81
• Dobra ocasional: -35°C a +90°C
  Curto-circuito: +200°C (5s)
