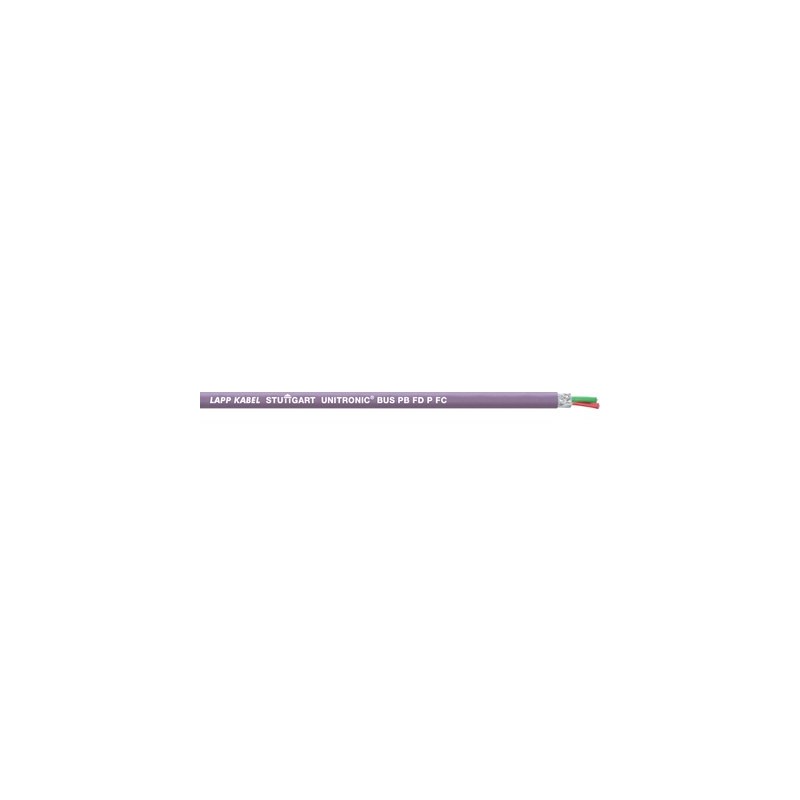

2170322 UNITRONIC BUS PB FD P FC 1X2X0,64 LAPP Cabo PROFIBUS altamente flexível e livre de halogênio com est..

Vantagens

• Montagem de cabos Fast Connect (FC)
• Cabos que podem ser usados tanto para PROFIBUS-DP como para PROFIBUS-FMS e FIP

Âmbitos de aplicação

• PROFIBUS DP (em conformidade com a norma DIN 19245 e EN 50170, por exemplo, para SIEMENS SIMATIC® NET, também apropriado para FIP - Factory Instrumentation Protocol).
• Para aplicações altamente flexíveis (esteiras porta-cabos, componentes de máquinas em movimento frequente)

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2
• Resistente a óleo
• De acordo com as especificações PNO, as taxas de bits declaradas permitem os seguintes comprimentos máximos do cabo de um segmento BUS
  (tipo de cabo A, PROFIBUS-DP):
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Referências às normas / Aprovações

• Certificação: UL/CSA tipo CMX em conformidade com UL 444 e CSA C22.2 no. 214

Projeto do produto

• Cordão de cobre nu
• Isolamento do condutor: Foam Skin (O2YS)
• Blindagem coletiva com trança de cobre e folha aluminizada
• Revestimento interno Fast Connect: PVC, natural
• Revestimento externo: PUR, violeta (RAL 4001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Capacitância mútua

• (800 Hz): max. 30 nF/km

Tensão de pico de operação

• (não adequado para aplicações de alta potência)
  250 V

Raio de flexão mínimo

• Flexível: 15 x diâmetro externo

Tensão de ensaio

• 3600 V DC (3 s)

Impedância característica

• 150 ± 15 Ohm

Faixa de temperatura

• Com flexão: -30°C até +70°C
• Instalação fixa: -40°C a +80°C
