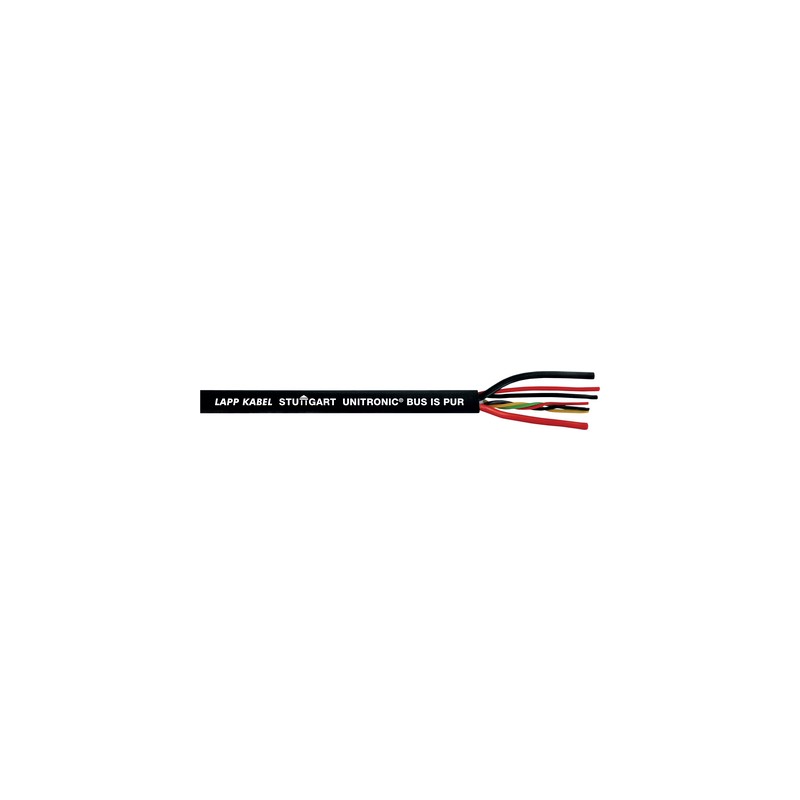

2170561 LAPP UNITRONIC BUS IS PUR 2x6+2x2,5+1x4x0,5

produto

• Cabo aprovado de acordo com a norma ISOBUS (ISO 11783-2) para uso em veículos agrícolas.
• Híbrido: cabo para transmissão de dados + potência

Escopo de uso

• Para aplicações ao ar livre
• Cabo de conexão entre o trator e o maquinário rebocado

Características do produto

• Propagador sem chama de acordo com o padrão IEC 60332-1
• Resistente à radiação UV
• Resistente ao petróleo, gasolina e diesel
• Variante PUR (poliuretano) altamente robusta

Normas de Referência / Aprovações

• ISO 11783-2:2012

Composição do produto

• Condutor de fio fino de cobre trançado nu em linha com condutor classe 5, de acordo com a IEC 60228
• 4 x 0,5 mm² (vermelho, amarelo, preto, verde)
  2 x 2,5 mm² (vermelho, preto)
  2 x 6 mm² (vermelho, preto)
• Concha externa: PUR e PVC, preto (RAL 9005)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 Descrição: Cabo de dados

Classificação ETTIM 6

• ETIM 6.0 ID de classe: EC000830
• ETIM 6.0 Classificação: Cabo de dados

Tensão da crista de trabalho

• 60 V

Raio mínimo de curvatura

• Instalação fixa: 10 x diâmetro externo
• Uso flexível: 15 x diâmetro externo

Tensão de teste

• Condutor de 0,5 mm - 2,5 mm² / condutor = 1,5 kV;
  condutor de 6 - 10 mm² / condutor = 2,5 kV

Impedância característica

• Impedância característica: 75 ohm

Faixa de temperatura

• PUR: -40°C a +85°C
• PVC: –30°C a +85°C
