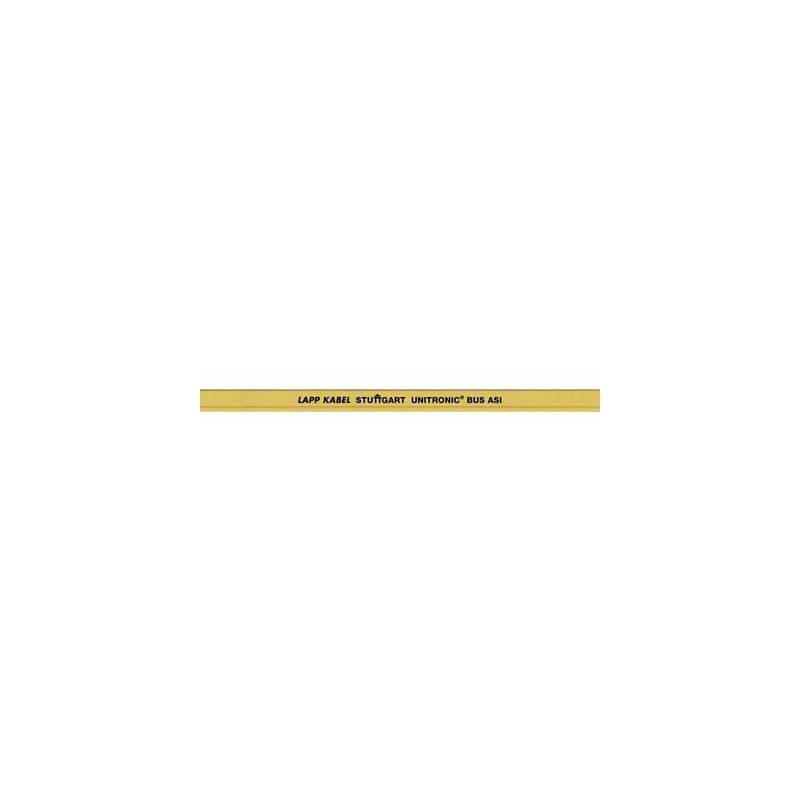

2170844 UNITRONIC BUS ASI (PVC) A 2X1,5 RD LAPP Cabos interface AS para sistemas de integração em rede na ár..

Vantagens

• O novo BUS ASI LD 2 x 2,5 (Longa distância) permite ainda a conexão dos módulos mais distantes.
  As fontes de alimentação interface AS podem ser reduzidas. O BUS ASI LD é compatível com a versão 1.5 anterior.
• As versões de borracha estão isentas de halogênio

Âmbitos de aplicação

• Comunicação ao nível do sensor/atuador
• UNITRONIC® Fieldbus
  Cabeamento para sensor/atuador
• Para instalação fixa assim como flexão ocasional sem esforços de tração com movimentos livres, e não recorrentes
• A versão em TPE tem um revestimento externo resistente a óleo. Se adequa para ambientes molhados, sobretudo em conjunto com lubrificantes refrigeradores solúveis em água.

Características do produto

• Os dados e a energia são transmitidos através de um cabo liso com dois condutores não blindados, codificados geometricamente ( Protegido contra inversão de polaridade).
• A ligação dos condutores é realizada através da técnica de penetração nos módulos ASI.
• Os sensores são conectados ao módulo ASI através de cabos redondos (cabos de conexão).

Referências às normas / Aprovações

• A ASI está padronizado a nível europeu na norma EN 50295 e a nível internacional em IEC 62026-2
• Versão PVC A com certificação UL/CSA (CMX)
• Versão UL/CSA: CMG c(UL)us ou (UL) CL2 ou 300V AWM FT4 certificada

Projeto do produto

• Condutor: Fios finos de cobre estanhado
• Isolamento do condutor (azul e marrom)
• Material do revestimento externo: borracha (G), elastômero termoplástico livre de halogênio (TPE), PVC
• Revestimento externo: amarelo (RAL 1023), preto (RAL 9005), vermelho (RAL 3000)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• amarelo: 300 V (não adequado para aplicações de potencia)
  preto: 300 V (não adequado para aplicações de potencia)
  vermelho: 300 V

Resistência do condutor

• 1,5 mm²: máx. 13,7 Ohm/km
• 2,5 mm²: máx. 8,21 Ohm/km

Raio de flexão mínimo

• Instalação fixa: 12 mm
• flexível 24 mm

Tensão de ensaio

• Condutor/Condutor: 2000 V

Faixa de temperatura

• em função do material do revestimento externo:
  PVC -30°C até +90°C
  outros materiais:
  -40°C até +85°C
• Durante a instalação:
  PVC -20°C até +90°C
  outros materiais:
  -30°C até +85°C
