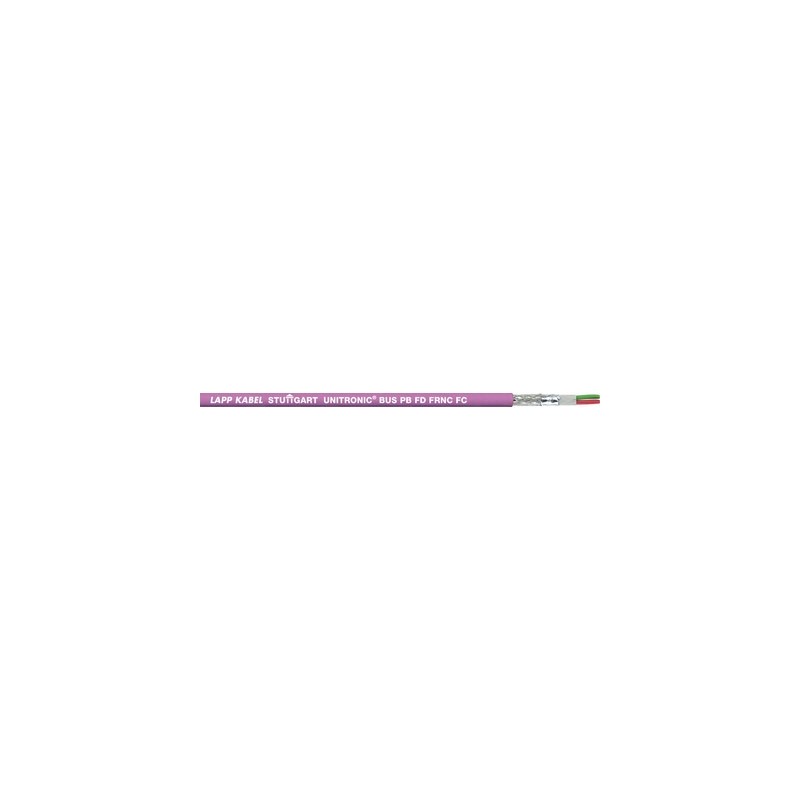

2170997 LAPP ÔNIBUS UNITRONIC PB FD FRNC FC

produto

• Design do cabo Fast Connect (FC)
• Adequado para essas ocasiões quando a combinação de uma concha externa livre de halogênio com propriedades superiores de queima lenta e semelhante ao poliuretano é necessária
• Estes cabos podem ser usados para PROFIBUS-DP, bem como profibus-fms e fip

Escopo de uso

• Para uso extraflexo, em cadeias de energia,
  em máquinas em movimento
  contínuos e em robôs lineares.
• Este cabo oferece vantagens especiais
  para uso em áreas sensíveis, onde o
  A propagação da chama deve ser evitada
  ea presença de vapores tóxicos poderia
  causar danos pessoais e materiais.

Características do produto

• Sem halogênio
• Resistente ao óleo
• Método de teste de chama da bandeja vertical de acordo com ul 1685
• com base nas taxas de bits indicadas de acordo com as especificações pno os seguintes comprimentos máximos de cabo são válidos para um segmento de barramento
  (cabo tipo A, PROFIBUS-DP):
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Normas de Referência / Aprovações

• Cabo certificado UL/CSA (CM)

Composição do produto

• Fios trançados finos de cobre nu ou enlatado
• Isolamento do condutor: espuma O2YS
• Reforço global longitudinal de aço ondulado e fita de alumínio
• Cobertura interna: mistura de material termoplástico e sem halogênio
• Concha externa: PUR, violeta (RAL 4001)

Classificação ETS 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 Descrição: Cabo de dados

Classificação ETTIM 6

• ETIM 6.0 ID de classe: EC000830
• ETIM 6.0 Classificação: Cabo de dados

Capacidade mútua

• Nom. 28 nF/km

Tensão da crista de trabalho

• (não é adequado para aplicações de energia)
  250 V

Raio mínimo de curvatura

• Instalação fixa: 10 x diâmetro externo
• Celular: 15 vezes o diâmetro externo

Tensão de teste

• Condutor/condutor: 1500 V rms

Impedância característica

• (3 - 20 MHz): 150 ± 15 Ohm

Faixa de temperatura

• Dobra: -30°C a +70°C
• Instalação fixa: -40°C a +80°C
