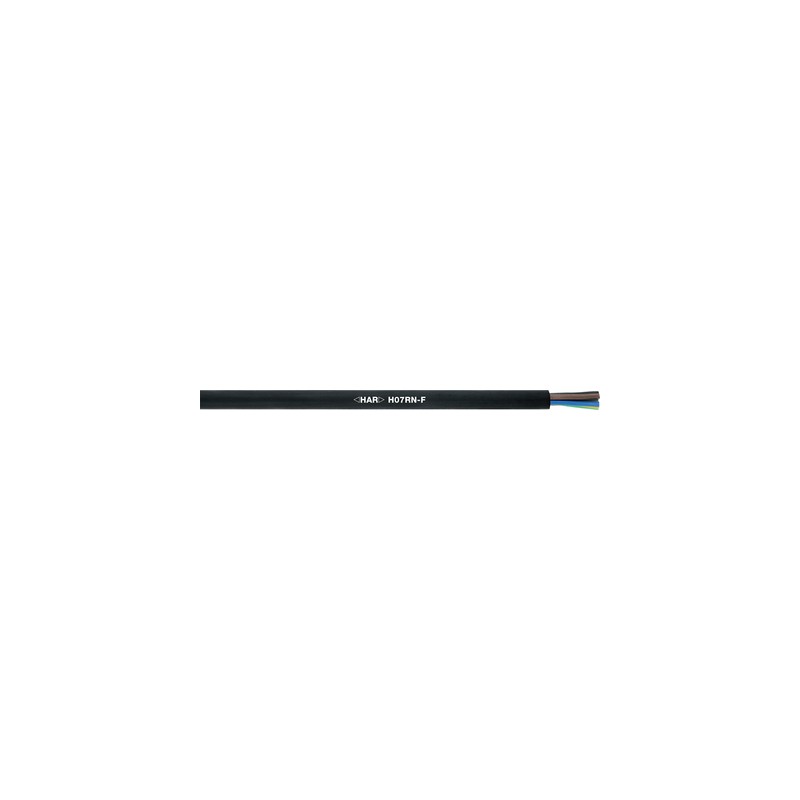

4533061 LAPP H07RN-F, VERSÃO APRIMORADA 4G1

produto

• As configurações do cabo Unipolar H07RN-F podem ser usadas para uma instalação à prova de curto-circuito e à prova de solo de acordo com a IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 parte 520
• Mais à prova d'água do que os cabos H07RN-F e H07RN8-F
• Faixa de temperatura do motorista mais adequada para instalações ao ar livre e mais larga do que no H07RN-F, H07ZZ-F, H07BN4-F e NSSHÖU

Escopo de uso

• Estresse mecânico médio; uso na indústria agrícola e aplicações, bem como em equipamentos e ferramentas na mão (H07RN-F de acordo com en 50565-2)
• Adequado para aplicações de torção no "loop de gotejamento" das turbinas eólicas (WTG)
• Exteriores de acordo com EN 50565-2
• Para edifícios ou plantas industriais com grande concentração de pessoas ou bens materiais valiosos

Características do produto

• Resistente ao óleo de acordo com a EN 60811-404; boa resistência à abrasão, agentes atmosféricos, óleos, graxas e óleos minerais
• Resistente ao ozônio (de acordo com EN 60811), UV, frio (-40 °C flexível no condutor) e calor (+90 °C no condutor)
• Resistente à torção no laço de gotejamento das turbinas eólicas TW-0, TW-1 e TW-2:
  -40 °C a +90 °C/ 2.000 ciclos; 5.000 ciclos de +5 °C ângulo de torção +/-150 °/m a 1 r.p.m
• Longa imersão (AD8)
  ininterrupta a 100 m de profundidade de água (suporta água de cloro, não adequada para água potável, temperatura mínima da água de +5 °C, apenas em águas calmas, não em áreas com tráfego marítimo ou submarino
• Sem halogênio de acordo com en 60754 (partes inferiores -1 e -2), retardante de chama de acordo com a IEC 60332-1-2 e baixa densidade de emissão de fumaça (LS) de acordo com en 61034-2

Normas de Referência / Aprovações

• Aprovação do tipo de cabo <HAR>H07RN-F de acordo com EN 50525-2-21

Composição do produto

• Condutor feito de fios de cobre nus
• Isolamento: borracha especial
• Tampa externa da mistura especial de borracha

Classificação ETS 5

• ETIM 5.0 ID classe: EC001578
• ETIM Classe 5.0 Descrição: Cabo flexível

Classificação ETTIM 6

• ETIM 6.0 ID classe: EC001578
• ETIM 6.0 Classificação: cabo flexível

Código de Identificação do Motorista

• Até 5 condutores: De acordo com o VDE 0293-308 (Apêndice T9)
• De 6 motoristas: Preto numerado em branco

Treinamento de motorista

• Fio fino, de acordo com VDE 0295 CIase 5 / IEC 60228 CIase 5

Movimento de torque no WTG

• TW-0 e TW-2, veja o apêndice T0

Raio mínimo de curvatura

• Uso móvel: 6 x diâmetro externo
• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• U₀/U: 450/750 V

Tensão de teste

• 2.500 V AC

Condutor protetor

• G = com condutor de proteção AM/VE
• X = sem condutor protetor

Capacidade de carga

• De acordo com a IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Faixa de temperatura

• Uso ocasional do celular: -40°C a +90°C
• Instalação fixa: -50 °C a +90 °C
